Anti-Makoki (probando peadales).

Hola.

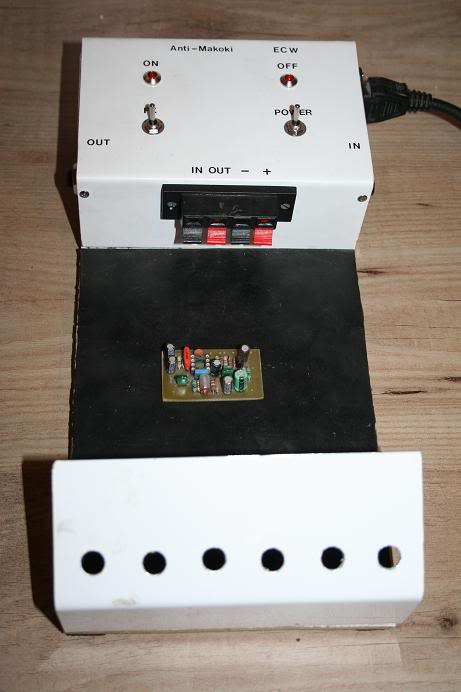

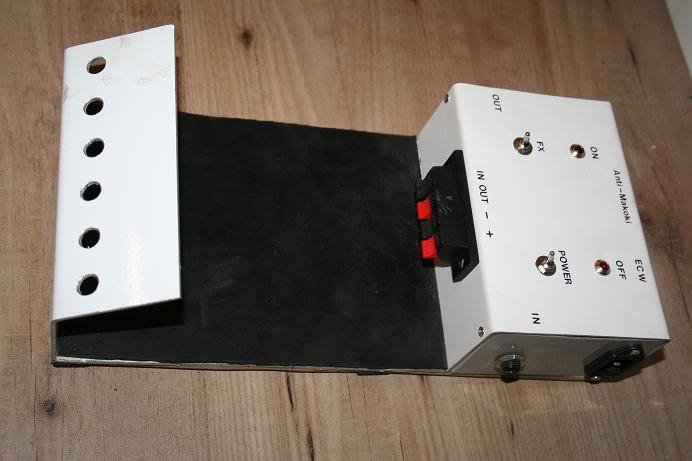

Visto la afición que últimamente se ha desatado con los pedales, voy a enseñaros el último cacharrillo que me he construido, el Anti-Makoki.








Diseñado por mi buen amigo Nett, la funcion de este aparato es la de poder chequear los pedales antes de montarlos.

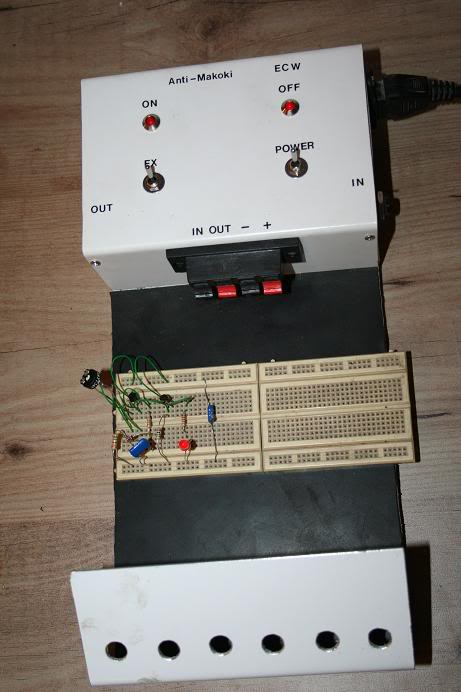

Aunque no solo se limita a eso. También podemos probar, por ejemplo, prototipos y modificaciones antes de hacer la placa definitiva.

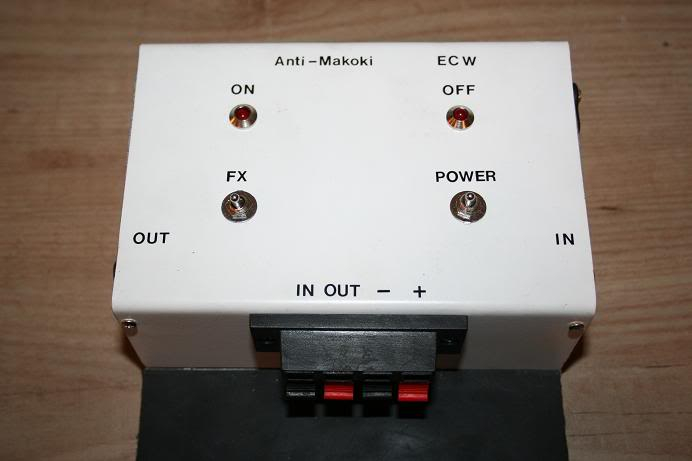

El Anti - Makoki, consta de una fuente de alimentación de 9 v, un conmutador de bypass del efecto y jacks de entrada y salida. Por cierto, Nett y yo, ya andamos tramando modificaciones. Como por ejemplo, instalar una alimentación conmutable a 12 v.










el tutorial original lo podéis encontar en el siguiente enlace: http://www.guitarrista.org/2008/forum/viewtopic.php?f=29&t=23769

Yo me hice uno parecido hace tiempo (pero bastante mas simple, ya que lo diseñe en una noche) y me va d.p.m. A ver si cuego alguna fotillo para que veais lo cutre del cacharro en si:risa:.

Voy tomando ideas para hacerme en verano otro mas profesional del estilo del vuestro, que este verano quiero probar nuevas cosas:cool:.


---------------------------------
Fotos del cacharro cutre:






[LEFT]
No os podeis imaginar la de ruido que mete el jodio:D. Es lo malo de diseñar una cosa medio al tuntun:|. No pense ni en poner cable apantallado ni en apantallar la tarrina, pero bueno, funcionar, funciona y para encontrar errores a los pedales o para montarlos en placa y hacerlos funcionar va de maravilla.

Se lo recomiendo a todo el mundo que le gusten los pedales un cacharrillo como este o como el de McGiver que ayuda a salir de apuros facilmente y a probar diseños propios tambien:ok:


[/LEFT]

Sois unas mentes inquietas

Yo pruebo los pedales sin montarlos y lo hago con una cosa parecida pero con los cables sueltos...

No lo enseño porque básicamente es un manojo de cables y un switch

Pero tenemos esa necesidad de probar antes de meter mano.
La última gilipollez que me he construído ha sido un "tarador de tono"... que no es mas que la reproduccion del control de tonos de una guitarra pero en una cajita con bypass.

De esta forma, puedo probar el efecto de distintos condensadores para ajustar a gusto del cliente el caracter de sus pastilla... se me ocurrió justo antes de ayer cuando un amiguete se quejaba de que sus pastillas eran un tanto chillonas y quisimos hacer una prueba antes de comprar pastillas nuevas.

Una vez conseguido el tono deseado... medimos la resistencia del circuito y lo reproducimos en el interior de la guitarra para dejarlo "tarado".

Como siempre, el montaje en plan miser:

[ Imagen no disponible ]

[ Imagen no disponible ]

[ Imagen no disponible ]

Muy buenos, si señor

Me parece que voy a tener que hacerme uno de esos, Frasco.
