Dónde colocar resistencia ajustable

Samuel Martinez
#1 por Samuel Martinez el 25/07/2018
Hola buenas.


Me estoy haciendo el booster de agudos de Brian May y me he encontrado con que carece de potes. ¿En que resistencia podría poner un potenciómetro?

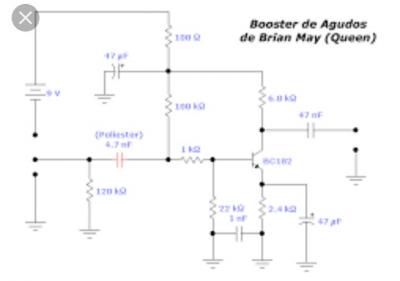

Este es el esquema.

Gracias.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Friedman 70th Anniv. T-7020 Head
    1.850 €
    Ver oferta
  • -16%
    Blackstar HT-1R MkII Combo
    218 €
    Ver oferta
  • -70%
    Focusrite Vocaster Two Studio
    98 €
    Ver oferta
toni diaz
#2 por toni diaz el 25/07/2018
A la salida, pin 1 del potenciómetro al condensador pin 2 al Jack pin 3 a masa
Subir
Samuel Martinez
#3 por Samuel Martinez el 25/07/2018
vale con cualquier resistencia?
Subir
toni diaz
#4 por toni diaz el 25/07/2018
100k log está bien
Subir
Samuel Martinez
#5 por Samuel Martinez el 25/07/2018
Ok gracias tony
Subir
