Hola.
Dentro del mundo de controladores MIDI, hechos con arduino, tenemos uno de los mejores del mundo con el de ignotus666.
Pero hoy traigo un tutorial para que el más común de los mortales pueda sumergirse en el mundo de PedalinoMini.
Tarjetas ESP32
Las hay muy variadas, pero os puedo enseñar algunas que si funcionaran en PedalinoMini

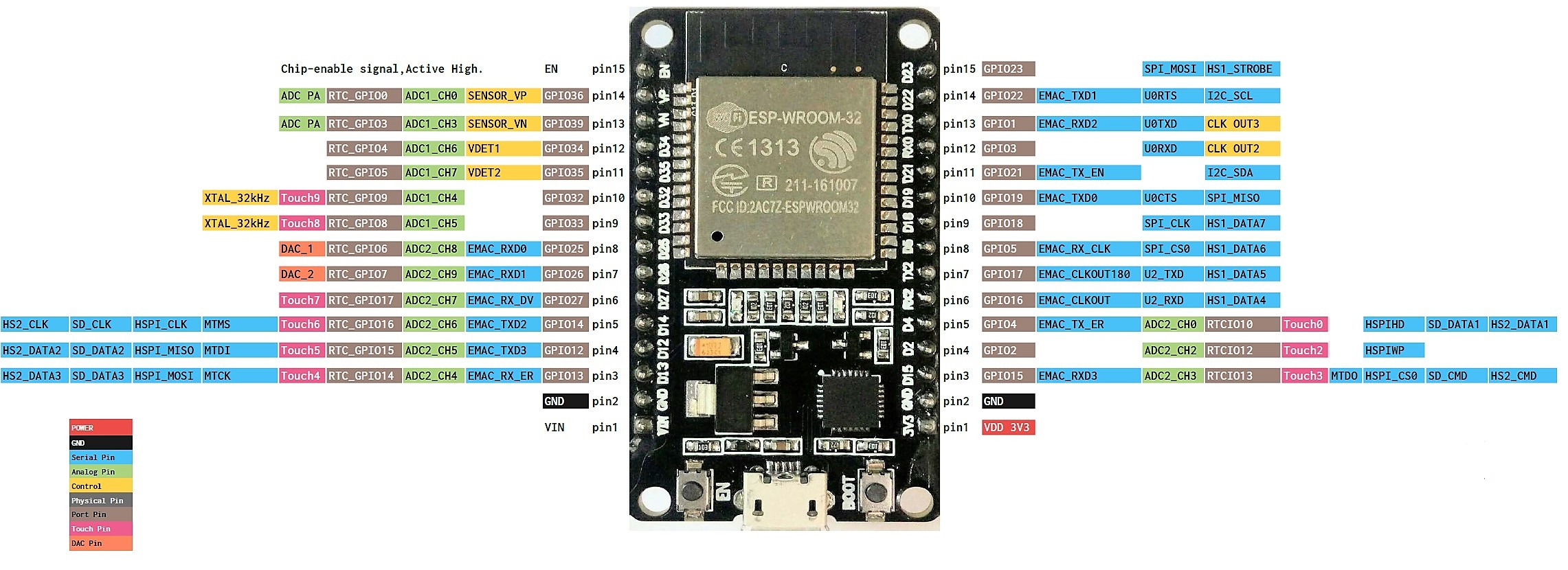

La ESP32 DEVKIT V1
Es la más basica y necesitaremos comprar una pantalla aparte...

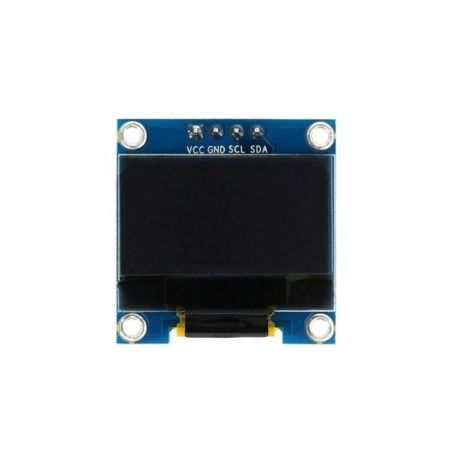

La pantalla OLED 128 X 64, 4 Pines de conexion
La TTGO TDisplay (sirve la de 4 mb o 16 mb)
Es la que recomiendo en este tutorial, por solo diez euros ya tendremos todo lo necesario para instalar PedalinoMini.
En esta tarjeta ya tenemos la pantalla y todo lo necesario para instalar PedalinoMini.
Hay muchos tipos más, podeis visitar la web del autor para verlas y elegir la vuestra.
https://github.com/alf45tar/PedalinoMini
Bien, una vez conectemos por usb nuestra tarjeta, iremos a esta página...
https://alf45tar.github.io/PedalinoMini/installer
Le damos a conectar y seleccionamos el puerto COM de la tarjeta conectada.
Seleccionamos nuestra tarjeta con el ultimo firmware y le damos a instalar..
Sin abandonar la página, esperamos a que termine..
Cuando termine con una instalación exitosa, podremos meter el nombre de nuestra red 2G WIFI y la contraseña y ya se quedará grabada para proximos reseteos del dispositivo...
Una vez se conecte a la red WIFI podremos seleccionar VISIT DEVICE (la misma pantalla de antes con la instalación)y meteremos "admin" y la contraseña es la MAC del dispositivo en mayusculas (podeis fijaros en la dirección en que se conecta para poder ver la MAC).
O podeis meter la dirección IP para ingresar en la página del dispositivo..
Una vez ingresemos en la pagina ya podemos configurarlo todo.
-Conectar botones momentaneos (para hacer multiples conexiones de varios botones llamado ladder, necesitaremos resistencias)
-Conectar potenciometros lineales 10K.
-Rotary encoders
-Muchos tipos de pedales comerciales o de volumen, expresion etc
-Necesitaremos comprar leds WS2812B (una buena opcion es una tira de ledstrip ws2812, ya que podremos ir cortando individualmente los necesarios)
Pondremos los leds que queramos..luego seleccionaremos el color de activacion en la pagina de conf.
-Una bateria (sirven las viejas de movil)
-Circuitos MIDI IN-OUT (necesitaremos un chip para el MIDI-IN).
ETC..
