Hola compis,
Continuamos con el proyecto después de una larga pausa
He colocado el Bigsby, y ahora le toca el turno a la electrónica. Será mi primera vez soldando y trasteando un circuito de guitarra. Por esta razón pido consejo y ayuda.
Primero explicaré lo que quiero conseguir:
- Tengo un pickup P90 en la posición del mástil y un pickup single coil en la posición del puente.
- El selector de pickups es un switch de 3 posiciónes, estilo Les Paul.
- 1 Master volume y 1 master tone.
- El potenciómetro de master volume es a su vez kill swtich (Shadow SH 124 Kill-Pot).
- El potenciómetro de master tone es a su vez un switch DPDT, push-pull. La idea es usarlo para cambiar entre serie y paralelo.

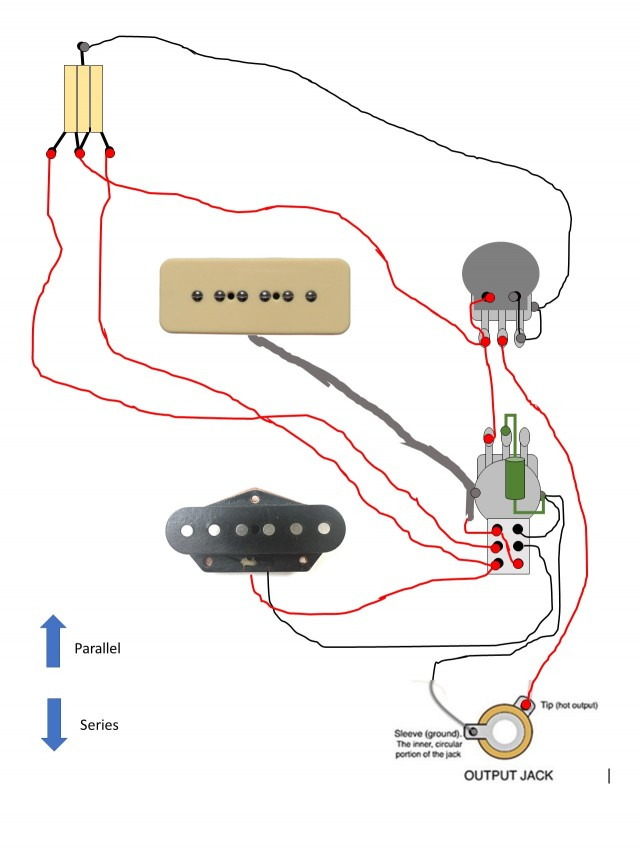

Me he mirado diferentes diagramas y a partir de ahí, he preparado el siguiente diagrama. Si teneís un poco de tiempo por favor revisarlo
Normalmente, he visto que para poner en serie los pickups mediante potenciomentro push pull, la señal va del pickup del puente al pickup del mástil. En mi caso la señal irá del pickup del mástil, al pick up del puente. Funcionará igualmente? Lo quiero hacer así por que es más fácil soldar la malla del P90 a tierra que soldarla a una patilla del switch DPDT.
Cualquier consejo o correción del diagrama será bienvenido
Saludos!
