Ruby amp (transistor)

  • 1
buscomadrid
#1 por buscomadrid el 17/01/2016
Hola,

Para este ampli recomiendan estos tres transistores:
2N5457, MPF102, J201

¿cual de ellos pensais que es el mejor, para este ampli?
¿Y cual deberia ser la mejor medida, fet me parece que se llama , que debe tener?

Un saludo, gracias.
Subir
OFERTAS Ver todas
  • -11%
    Boss DD-500
    375 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -15%
    AmpliTube 5 MAX (descarga)
    98 €
    Ver oferta
toni diaz
#2 por toni diaz el 17/01/2016
Hola el transistor original es el MPF102, pero en españa es difícil encontrar los tres que mencionas, el equivalente fácil de encontrar es el BF245. Este mini ampli de dos vatios lo tengo hecho en un osito hueco de mi hija jeje
Subir
1
buscomadrid
#3 por buscomadrid el 17/01/2016
Gracias y el hfe? recomendable?
Subir
toni diaz
#4 por toni diaz el 17/01/2016
Jajaja no te preocupes de la ganancia del fet . este es un proyecto muy sencillo y el bf245 tiene una ganancia un poco más alta que el mpf102 y un poco menos que el j201 no vas a notarlo
Subir
1
toni diaz
#5 por toni diaz el 17/01/2016

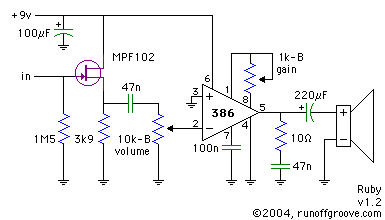

Puedes cambiar la resistencia de polarización del trans por un trimmer para afinar a los famosos 4,5 V.
Archivos adjuntos ( para descargar)
Subir
1
buscomadrid
#6 por buscomadrid el 17/01/2016
Gracias.....

el bf misma colocacion?
Subir
toni diaz
#7 por toni diaz el 17/01/2016
Uff No recuerdo, mirate el datasheet
Subir
1
buscomadrid
#8 por buscomadrid el 18/01/2016
Hola al final he conseguido unos BF245C, por lo que he visto son casi lo mismo.
Subir
toni diaz
#9 por toni diaz el 18/01/2016
Ve publicando los progresos con fotitos. Este merece una caja simpatica. A ver lo que te curras
Subir
1
buscomadrid
#10 por buscomadrid el 19/01/2016

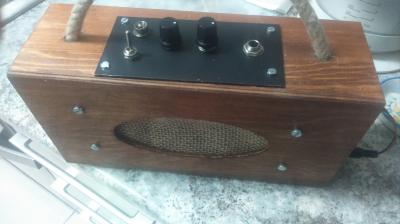

Bueno este es el tipo de amplis "pequeñitos" que monto.......... :super_icono:
Archivos adjuntos ( para descargar)
Subir
toni diaz
#11 por toni diaz el 19/01/2016
Coño un cigar amp!! Muy chulo jeje
Subir
Miles
#12 por Miles el 19/01/2016
Si no quieres usar trimmers para conseguir los 4.5v usa este circuito para la bateria que ya te los da
http://www.runoffgroove.com/bb-pwr.html
Subir
