SiliFace (fuzz face de silicio) + control de tono y presencia

dazz
#1 por dazz el 05/01/2019
El fuzz face que me hice en la lata de magro de cerdo necesita un habitáculo en condiciones, así que le he hecho un diseño de PCB para montarlo en una 1590B

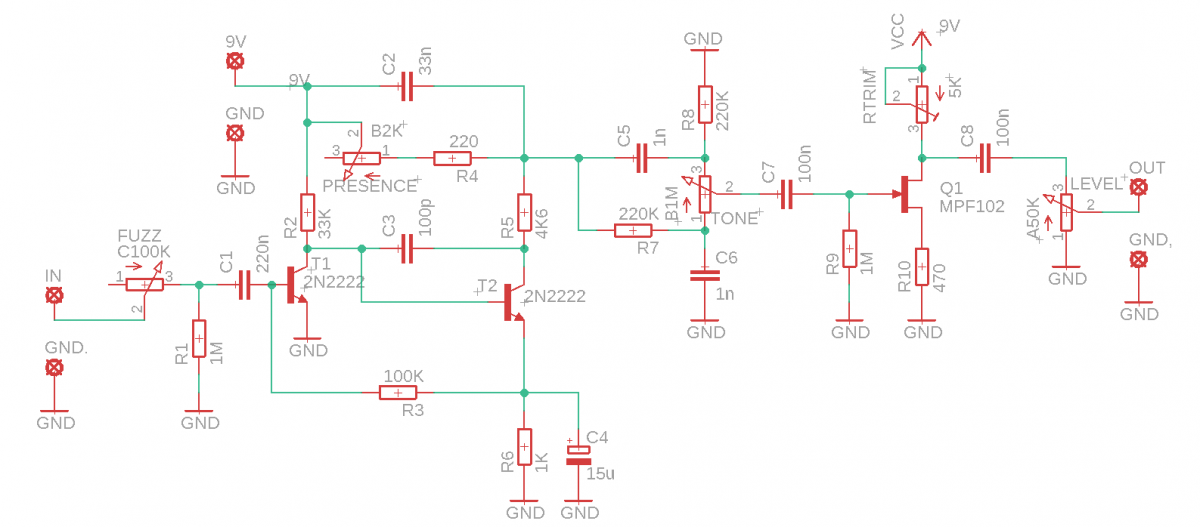

Es básicamente el Axis Face Silicon de fuzzcentral, más un control de presencia y uno de tono tipo Big Muff, con su buffer de salida.

Hay que ajustar el trimmer para tener unos 5V en la pata superior del trimmer.

https://i.imgur.com/AfBDXpS.png

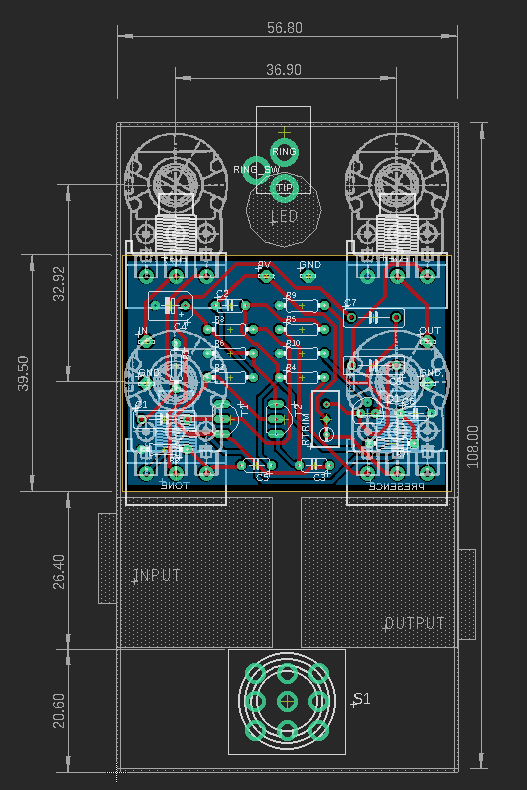

El layout en una caja 1590B y medidas para los taladros. Todas las medidas en mm:

https://i.imgur.com/39eSOnA.png

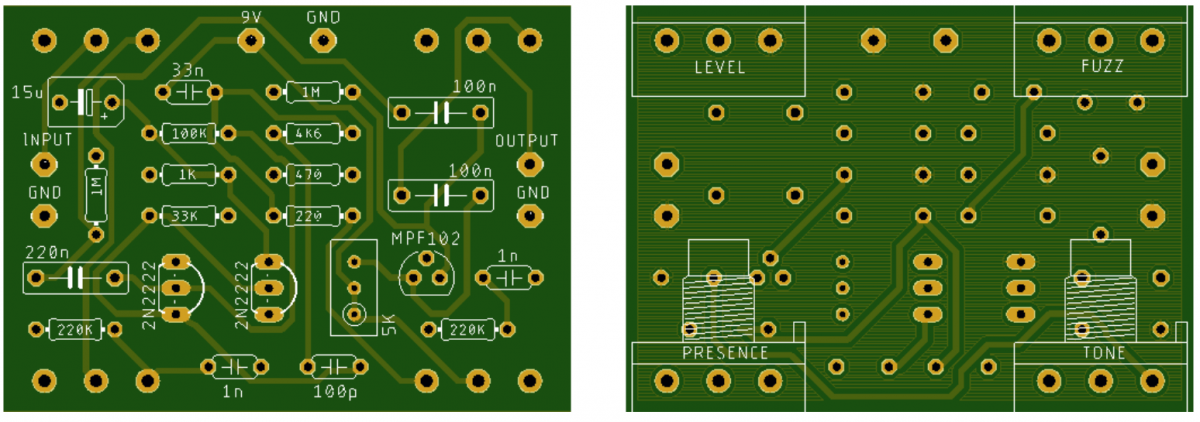

Vista previa de la pcb:

https://i.imgur.com/BCymZsn.png

Listado de componentes:

https://pastebin.com/BNNTmFAk

Gerbers:

https://mega.nz/#!DshnGYYJ!7H_UvnKonS4NEg7PYf_DKIBuCaTJdvd_TVxUK5JLGI8

Es un circuito sencillo y suena de puta madre. Lo suelto ahí por si a alguien le interesa
