Swich de 4 vías en Telecaster

Pablo
#1 por Pablo el 04/10/2018
Ayuda porfa.

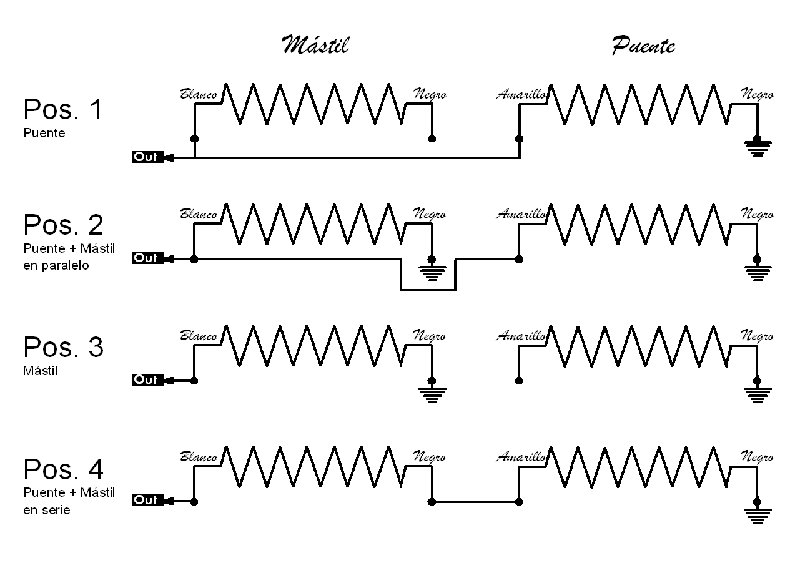

He estado viendo esquemas con selector de 4 posiciones y veo que en el cableado de una Telecaster normal, la pastilla de mastil tiene tres cables mientras que en la mia guitarra está tiene sólo dos.

¿Que debo hacer?

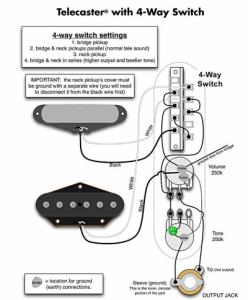

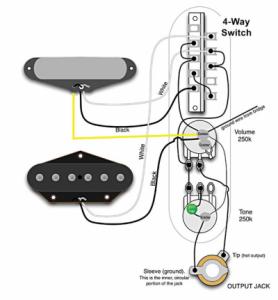

Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
toni diaz
#2 por toni diaz el 04/10/2018
Exacto, el tercer cable es la masa de la carcasa que en este circuito tiene que estar separada.
Hay que separarla del negativo de la pastilla y ponerle un cable para ella sola.
Subir
Pablo
#3 por Pablo el 04/10/2018
Quillo Tony, muchas gracias por el aporte. Ya me ha quedado claro.
Un abrazo..
Subir
toni diaz
#4 por toni diaz el 04/10/2018
Jajaja ese quillo me ha llegado al alma
Subir
Pablo
#5 por Pablo el 04/10/2018
Es que el sur es mucho sur. ¡Como echo de menos la tacita de plata!

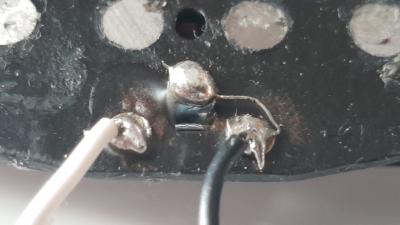

A ver: corto ese puente que une la soldadura del medio con la de la derecha y en el medio tiro el cable nuevo, el tercer cable de la pastilla. ¿correcto?
Archivos adjuntos ( para descargar)
Subir
toni diaz
#6 por toni diaz el 04/10/2018
Si claro, y de la misma soldadura de la carcasa sacas un cable a la masa que te convenga. Yo siempre junto los negativos en la chapa del potenciómetro de volumen
Subir
Pablo
#7 por Pablo el 04/10/2018
Perfecto
Ya quedó terminado.
Subir
Gat-o
#8 por Gat-o el 11/01/2019
#7 Refloto. Una pregunta, notas mas ruido a masa en la 1ª posicion? Segun esto en posicion puente la pastilla del mastil queda con el vivo conectado es lo unico que me echa un pelin "patras" a la hora de hacer esta mod. Gracias!

Edito: no se sis a masa, o microfonico...

Subir
Pablo
#9 por Pablo el 11/01/2019
En principio no hay ni un solo ruido perceptible.

Luego por la tarde, si quieres, grabo un vídeo para que lo oigas. Apantallé todo con cobre, porque con aluminio si se detectaba un pelín de ruido, casi imperceptible cuando el volumen del ampli y guitarra estaban a tope.

Ahora no.
Subir
Gat-o
#10 por Gat-o el 11/01/2019
#9 ok, Gracias!!!
Subir
Pablo
#11 por Pablo el 07/03/2019

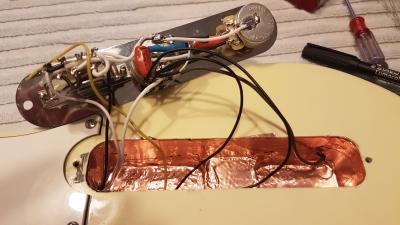

Me habia olvidado de poner las fotos del trabajo finalizado.
El siguiente paso será cambiar las pastillas actuales por otras, tipo Fat50.
Archivos adjuntos ( para descargar)
Subir
