Amplificador antiguo, ayuda para restaurar e info

John
#1 por John el 30/03/2017
Hola mi nombre es jonathan y soy de argentina, es el primer hilo que hago y quería consultarles si alguien puede decirme algo acerca de este amplificador, que mas bien sería una etapa de potencia ya que no posee un preamp incorporado o ecualizador, paso a contarles un poco

lo conseguí hace unos años entre unas cosas de mi viejo, no tenia idea si funcionaba o no y como tenia una salida para tocadiscos imagine que era de hace unos 20 años facíl, según mi papá se lo dio un hombre que se dedicaba a trabajar con este tipo de cosas hace muchos años, no me es posible encontrar datos sobre él porque es ''casero'' según lo que se

Ahora mi duda es si alguien conoce el circuito, o mas o menos se da una idea de lo que hay en él a simple vista ( pueden preguntar y verifico algo especifico como algún detalle que no se aprecie en las fotos) y que pueda darme alguna información sobre este amplificador, de cuantos watts puede ser, impedancia de salida, o alguna cosa similar, talvez ya han visto un amplificador similar y me pueden contar algo

acá unas fotos


la caja y lo demás de afuera lo hice yo en ese tiempo en que cayo a mis manos (hace dos años aprox) antes estaba montado en un esqueleto de metal del cual solo conserva la base en la que están montados los componentes


la parte de atrás, tiene 2 salidas (cambie las salidas por una para conectar parlantes por cable, antes tenia salidas de jack 6,5 y por el momento no me eran útiles, tal vez las vuelva a colocar) y una entrada para un cable de corriente de ficha normal, la cual ya la tenia



sin la tapa, los componentes






los cables de las 2 salidas para los altavoces, potenciometros y la placa de la foto anterior están conectadas a estas placas con disipadores y enumeradas con 1 y 2


estos son los potenciometros, son dobles pero solo están conectados de un solo lado, (no entiendo porque pusieron dobles en ese caso)
y están haciendo un poco de ruido, me gustaría cambiarlos, que remplazo debería usar, uno igual o uno común del mismo valor? u otro valor que pueda conseguir mas fácil ( cual?)


jack que cambié, antes tenia la entrada de tocadisco



mi intención es dejar esta etapa de potencia en un buen funcionamiento y despues agregarle un preamp, lo estuve usando con una strato y un pedal preamp con distorsion y suena muy bien, el sonido es mucho mejor a un amplificador a transistores barato de los de ahora, (como el marshall mg 30 o de esa gama)

no se de cuantos watts es, impedancia o que tipo de parlantes tiene que usar, lo conecté a un parlante de 4ohms 20w y a 6 o 7 de volumen empieza a distorsionar el sonido ( pero no es una distorsion fea eh, hasta parece un valvular) estuve pensando en que algo puede estar rompiendose en los componentes electronicos o ya sea tiempo de cambiar algo por los años, pero tambien podría ser porque el parlante es demasiado chico de wts o no sea de los ohms correctos no?

bueno les agradeceria mucho si me pueden ayudar con alguna forma de saber cuantos wts entrega, la impedancia o esas cosas, gracias de antemano, cualquier cosa acá estoy.
Subir
OFERTAS Ver todas
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
LANDA
#2 por LANDA el 04/04/2017
Puedes empezar por ver el número de los integrados de salida y de allí buscar los datos que te dirán la potencia, cornetas, etc.
Por lo que veo en las fotos, estas salidas parecen ser tipo TDA de 5 pines, como por ejemplo el muy popular TDA2003.
Los potenciómetros cámbialos por nuevos. Seguramente no deben ser caros en tu país.
Subir
John
#3 por John el 05/04/2017
#2
LANDA escribió:
estas salidas parecen ser tipo TDA de 5 pines, como por ejemplo el muy popular TDA2003


efectivamente, son TDA2002 estuve viendo y segun parece son de 8w solo que no se si puedo poner un parlante de 8ohms, lo que no me queda claro es el tema de que vi amplificadores con estos integrados y tienen una fuente pequeña ya sea un transformador o incluso alimentados por un
cargador de 12v y este lleva un trafo y eso que esta a la izquierda en esta foto


ese es un transistor 2n3055, cual sería la funcion del transistor en este amplificador ademas de esos dos condensadores grandes al lado?


la corriente pasa por esa pcb con el transistor antes de llegar a los integrados, acaso eleva o regula el voltaje?
Subir
LANDA
#4 por LANDA el 07/04/2017

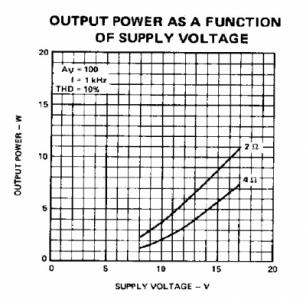

El integrado TDA2002 está pensado originalmente para el audio automotriz. Para la época en que salió este antiguo integrado, su potencia era buena. Pero en la actualidad no cubre ni los mínimos niveles de potencia que la gente aceptaría. Por eso, lo máximo que le puedes sacar, en teoría, son 10 Vatios. Como en los carros se usan cornetas de 4 y 2 ohmios ( Los 2 ohmios se conseguían poniendo 2 cornetas de 4 ohmios en paralelo ),pues, es con estas impedancias, que conseguirás las potencias máximas que te puede dar este integrado. Puede trabajar con cornetas de 8 ohmios, pero sonará con menos volumen. Te incluí una gráfica de las especificaciones de este integrado y se puede observar que la potencia de salida depende de la impedancia de la corneta y de el voltaje de alimentación. Así que deberás medir el voltaje de alimentación en los pines del integrado y usando la gráfica, obtendrás la potencia con cornetas de 2, 4 , 8, etc.
Hablando de las fotos: El transistor 2N3055 y el PCB que tiene al lado, es efectivamente un regulador de voltaje. El transformador y los condensadores grandes, forman parte de la fuente de alimentación.
Archivos adjuntos ( para descargar)
Potencia TDA2002.jpg
Subir
LANDA
#5 por LANDA el 07/04/2017
Usando la gráfica, te pongo un ejemplo:
Si tu alimentación es de 16 Voltios y tus cornetas de 2 ohmios. Obtendrás la potencia máxima de 10 Vatios.
Esto implica que el consumo de corriente de las cornetas es: I = Raíz cuadrada de la potencia entre la impedancia. Osea que será igual a 2,236 Amperios. Como son dos salidas, la multiplicamos por 2, osea que será igual a 4,47 Amperios.
Esto significa que necesitarás un transformdor que te entregue como mínimo 18 voltios 5 Amperios. Es por eso que el transformador de tu ampli es grande. Para poder entragar esa potencia.
Subir
John
#6 por John el 07/04/2017
#5 efectivamente, lo que me parece curioso es que conecte un parlante de 4ohms 20w de un equipo de casa al autoestereo del auto y suena perfecto, normal. pero al conectarlo al ampli y reproducir un audio suena como si fuera un ampli de guitarra, sin muchos graves y con muchos medios y agudos y al pasar el volumen de 6 o 7 satura y distorsiona el sonido, a que se puede deber esto? un transistor malo? o el parlante incorrecto?
Subir
LANDA
#7 por LANDA el 08/04/2017
Ok. Si al tener el volumen por debajo de 6, te suena sin distorsión y con volumen, pues es normal. Es cuestión de ajustar la ganancia del ampli, que en tu caso hay que bajarla.
Subir
