Ayuda para alimentador casero (reciclaje)

Krist
#1 por Krist el 05/02/2014
Hola tengo por casa una fuente de alimentación de 9.28 V pero mete mucho ruido, me gustaría aprovecharla si es posible, y estabilizarla, he probado a ponerle varios condensadores de 100 470 y 1000 uF conexionando entre + y - sin ningún resultado. He visto tutoriales en el foro para hacerla partiendo de cero, pero me gustaría saber si puedo mejorar esta que tengo.

PD Tampoco se como abrirla porque solo puedo abrirla de un lado y he roto una pestaña, no lleva tornillos y seguro que tiene truco para poder abrirla :russian_roulette:
Subir
OFERTAS Ver todas
  • -11%
    Boss DD-500
    375 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
Krist
#2 por Krist el 07/02/2014

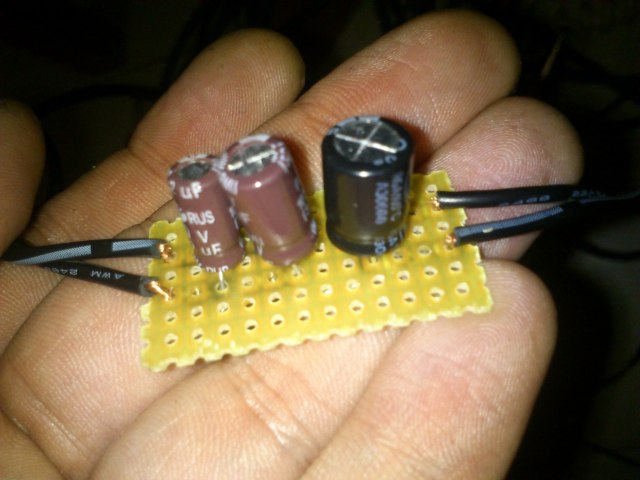

Este es el filtro de Frasco que he usado entre el alimentador y el pedal...No a servido de nada, el ruido de fondo similar al de un mosquito sigue, sobretodo cuando subo el gain o el tone del pedal al maximo

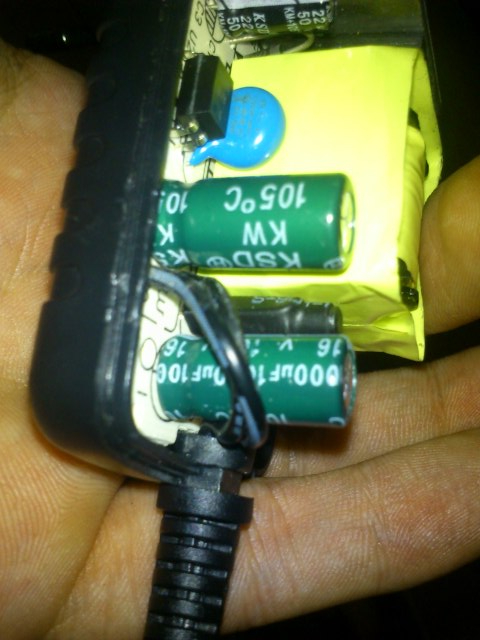

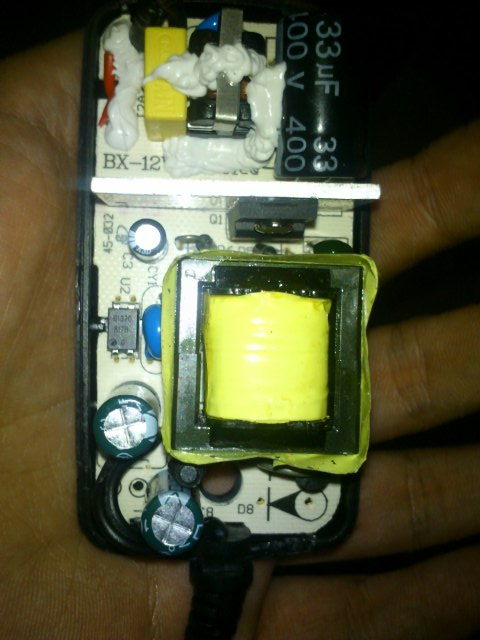

Y este el alimentador que es de 9 V 2000 mA abierto, lleva dos condensadores de 1000 uF a la salida y el transformador es de 9 V y 2,5 A


Subir
Krist
#3 por Krist el 07/02/2014
Y aquí os dejo una muestra del sonido que genera de fondo
Archivos adjuntos ( para descargar)
Untitled.mp3
Subir
kabum
#4 por kabum el 07/02/2014
Hola, como primera solución (no estoy seguro de si funcionará) te recomiendo hacer un "choke"

En principio puedes simplemente coger un núcleo de ferrita toroidal y pasar el cable de alimentación una o dos veces por el núcleo.

Quizás con eso se elimine el ruido, pruébalo, es una opción extremadamente barata.
Subir
godsavemetal
#5 por godsavemetal el 09/02/2014
Para quitar el rido es mejor estabilizar la fuente, ponle un 7809 y listo; entre el IN y OUT pones un condesador de 100nF/100V lo más cerca al estabilizador; si deseas un filtrito a la salida no más de 10uF y sale y vale!!!
Subir
fmr
#6 por fmr el 12/02/2014
El ruido no se va a quitar por intercalar un 7809 a menos que el voltaje de salida del transformador sea de unos 12 voltios. Además, si el alimentador es el que muestras en la foto, se observa uno de estos reguladores (justo en el centro atornillado a la chapa que hace de disipador.

Si el alimentador es el de la foto, prueba a reemplazar esos condensadores por otros de mayor capacidad (2200uF máximo, con 1000uF va bien), o simplemente por otros de mayor calidad, muchos problemas suelen venir por ahí.
Subir
Samu Baneado
#7 por Samu el 20/05/2016
#5 Donde se coloca el 7809?
Sin fotos un aficionado como yo no es nadie... jaja
Subir
