¡JCM800 preamp sin ruido por 15€!

Tonyguitar
#1 por Tonyguitar el 23/08/2017
Hola, ¿solo 15€? es lo que a mi me cuesta hacer un previo clon jcm800, y vosotros si os lo currais un poco pues tambien lo podeis hacer, no es ningun misterio ni nada.

Llevo tiempo trabajando con el tema de los previos, hay otros proyectos mas que estan terminados, pero no tengo tiempo de postearlos todos a la vez, de momento dejo aqui el famoso previo de gak, un previo que ha dao la vuelta al mundo entero de la comunidad diyer, el tema es que este previo tenia un fallo en el diseño y metia muchisimoi ruido de hum.

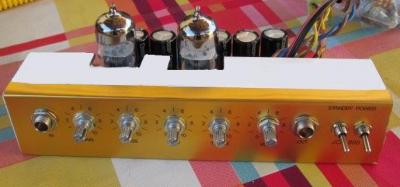

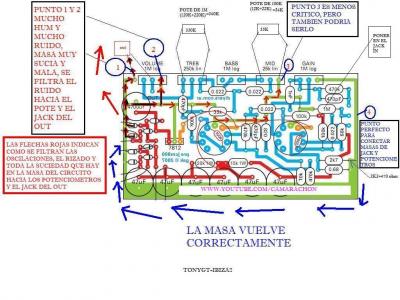

La cosa es que investigando y con la ayuda de algunos colegas he podido descubrir de donde venia el fallo, andyeffect ya en su dia hizo un diseño separando la pcb de alimentacion del resto del circuito y eso funcinaba evidentemente, pero no hacia falta, entonces pude descubrir que el hum se incrementaba al subir el master y no al subir el gain, esa fue la pista que me hizo ver que el problema venia en la disposicion de las pistas de masa y negativo, pues se me estaba colando ruido por masa en algun potenciometro y en el master y el out, es por eso que el ruido al subir el gain no se incrementaba y al subir el master si.
Este proyecto no lo he hecho yo solo, lo hemos hecho entre el forero D3C89 y yo, ademas, este previo se puede montar con un presupuesto de 15 euros si usamos valvulas 6n2p, unas valvulas maravillosas que se alimentan con 6v, al circuito y a los esquemas se han modificado varias cosas para funcionar correctamente y hay dos circuitos, uno para las 6n2p y otro para las ecc83, adjunto un rar con toda la info.
Para transformadores yo he usado transformadores de 220v a 250v y otros de 220v a 12v para los filamentos, pero los que realmente mejor funcionan son esas reactancias blancas que se usaban antes para alimentar lamparas halogenas de 220v a 11v o 12v ac, estos tienen un amperaje de unos 2 o 3A y aguantan bien con ete montaje, ademas de que proporcionan una tension perfecta para este montaje, 300vdc, esa es la tension con la que este previo alimentado mejor funciona, yo los tengo funcionando a 330v y suenan mejor a 300v, el que piense que a mas tension mejor sonido se equivoca, cualquier duda o cualquier cosa no dudeis en preguntar que estare encantado de poderos ayudar, espero que os guste el trabajo, hay muchas horas aqui invertidas por parte de mi colega y mias que, no se ivan a quedar guardadas en mi disco duro ni de coña jajajaja.

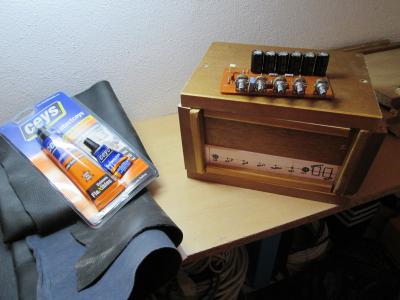

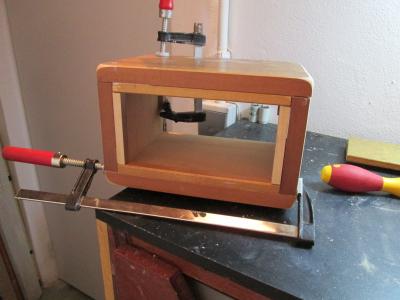

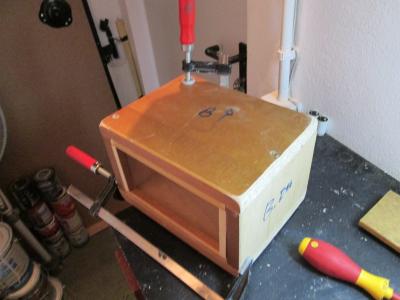

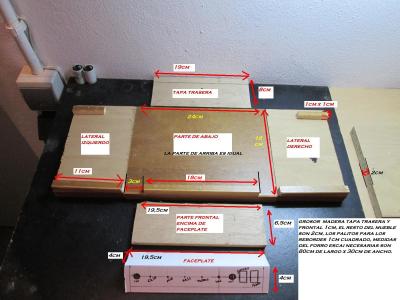

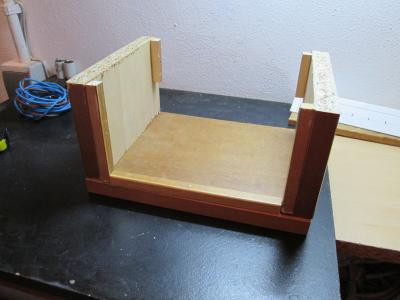

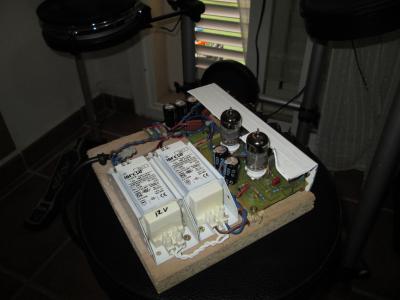

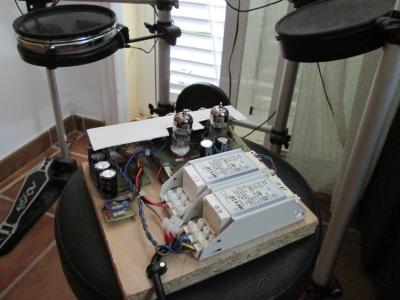

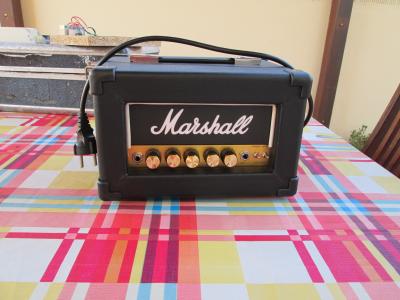

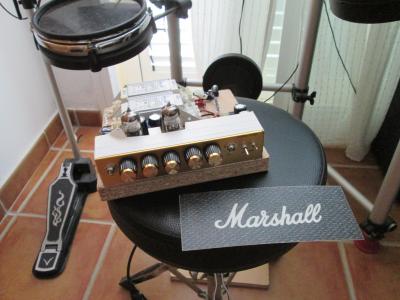

He hecho unos 5 previos de estos, he compartido en el rar un pupurri de fotos de todos los que he hecho, unos salieron mejor y otros peor, falta el ultimo que hice que es el que mejor ha quedado, estos que posteo estan en manos de foreros.

El montaje es realmente muy barato, lleva resistencias, condensadores transformadores, valvulas, potenciometros y poco mas, el truco esta en hacerlo bien, no esta en poner componentes de alta calidad, con componentes normales suena de la ostia, aqui lo que si es realmente caro es el tiempo de mano de obra en hacer todo el trabajo del previo, el mueble, corregir fallos etc, hay mucho curro aqui detras, se ha añadido un interruptor booster para conseguir mas distorsion high gain y, se ha eliminado el standby que no sirve para nada, hay mas cosas que ahoramismo no caigo, pero bueno, los que os pongais manos a la obra ya las ireis viendo, aqui os dejo unos videos y el rar con todo lo que hemos hecho:

http://www.mediafire.com/file/zs574ac1welc2ki/La+trilogia+de+los+preamplificadores+de+guitarra+para+valvulas.rar














Pronto, muy pronto voy a colgar otros dos hilos mas iguales que este posteando el clon del previo Mesa booguie dual rectifier con la mod ENGL screamer y otro previo del Fender twin rever, ya estan terminados y funcionando, solo falta terminar el faceplate y meterlos en el mueble.
