Boss AC-2 Acoustic Simulador DIY

  • 1
electronovato
#1 por electronovato el 28/08/2012

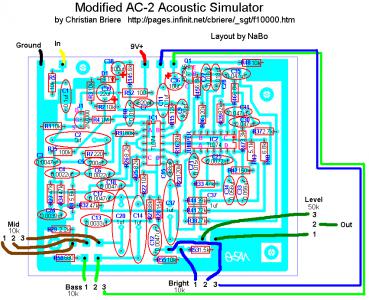

Navegando por ahí me encontré con el layout de este boss...

Archivos adjuntos ( para descargar)
Esquema - Acoustic Simulator.gif
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
klayt
#2 por klayt el 28/08/2012
Me uno, parece estar bueno

Ya lo probaste o simulaste?
Subir
electronovato
#3 por electronovato el 28/08/2012
klayt escribió:
Me uno, parece estar bueno


Gracias :)

klayt escribió:
Ya lo probaste o simulaste?


Aun no lo he probado, ¿A que te refieres con simularlo? ¿En una protoboard?
Subir
klayt
#4 por klayt el 28/08/2012
no en un programa de simulador como el isis proteus
Subir
electronovato
#5 por electronovato el 28/08/2012

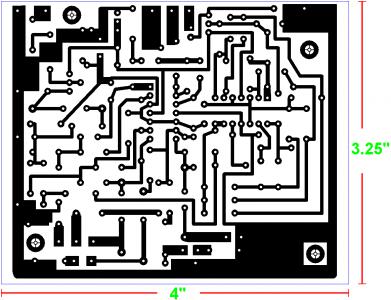

#4 No, de hecho no conozco ese programa ni ninguno parecido XD, por ahora dejo el PCB.
Archivos adjuntos ( para descargar)
PCB - Acoustic Simulador.gif
Subir
joseeduardosn
#6 por joseeduardosn el 30/08/2012
Busquen info de este PCB en Diystompboxes, porque recuerdo que tenía un error.
Creo que es solo cuestión de hacer un corte o jumper.
Subir
godsavemetal
#7 por godsavemetal el 31/08/2012
joseeduardosn escribió:
Busquen info de este PCB en Diystompboxes, porque recuerdo que tenía un error.
Creo que es solo cuestión de hacer un corte o jumper.

No tienes la info??? esos de stomp ya no cargan sus images!!!!
Subir
electronovato
#8 por electronovato el 01/09/2012
godsavemetal escribió:
joseeduardosn escribió:
Busquen info de este PCB en Diystompboxes, porque recuerdo que tenía un error.
Creo que es solo cuestión de hacer un corte o jumper.

No tienes la info??? esos de stomp ya no cargan sus images!!!!


No tenia idea de que tuviera un error, si tienes la información o el link estaría perfecto que nos pasaras el dato, por que entre un jumper o un corte hay mucha diferencia ademas en donde.
Subir
electronovato
#9 por electronovato el 02/09/2012
Creo que es este articulo:

http://www.diystompboxes.com/smfforum/index.php?topic=77747.0

En la pagina dos dice algo de lo que menciona Jose pero mi ingles no es tan bueno como para poder entenderlo claramente. :|
Subir
electronovato
#10 por electronovato el 02/09/2012
Encontré otro donde utilizan exactamente el mismo PCB y Layout que puse aquí pero no menciona nada de un jumper o un corte.

http://www.diystompboxes.com/smfforum/index.php?topic=64626.0
Subir
godsavemetal
#11 por godsavemetal el 03/09/2012
Bueno dice esto:
En la figura adjunta:
http://i303.photobucket.com/albums/nn156/DimebuGG/Woody_top_partsCORRECTION.jpg

1. Remover la resistencia de 22K marcada como R24 de la figura antes mencionada e instalar un JUMPER.
2. Reubicar vuestra ressitencia R24 haciendo dos agujeros justo debajo del IC2 (MIRAR LA ILUSTRACIÓN!!!).
3. Corte las pistas entre los puntos marcado AB y CD como se señala en la ilustración.
4. Finalmente, connectr los puntos C y B. (no me pregunten como hacerlo.)

Claro pues mediante puente del lado cobreado o con cable aislado!!!

Espero te quede claro??? o ta enredao el asunties, me parece conocido ese circuito, creo que él que lo propuso tiene uno ya corregido!!!
Subir
1
godsavemetal
#12 por godsavemetal el 03/09/2012
OJO me parece que lo que señalas no es del pedal de BRIEBER es de otro autor el HAMMER WALLY!!!
Subir
1
