Hola a todos!!
Hace un tiempo que tengo varias placas de la tienda Katode, asi que me estoy animando a ir armando los pedales. Entre ayer y hoy arme el Delay, que es el Mad Blue Proffesor (la pcb es esta https://www.katode.es/es/placas-y-pcb/160-heru-delay.html )

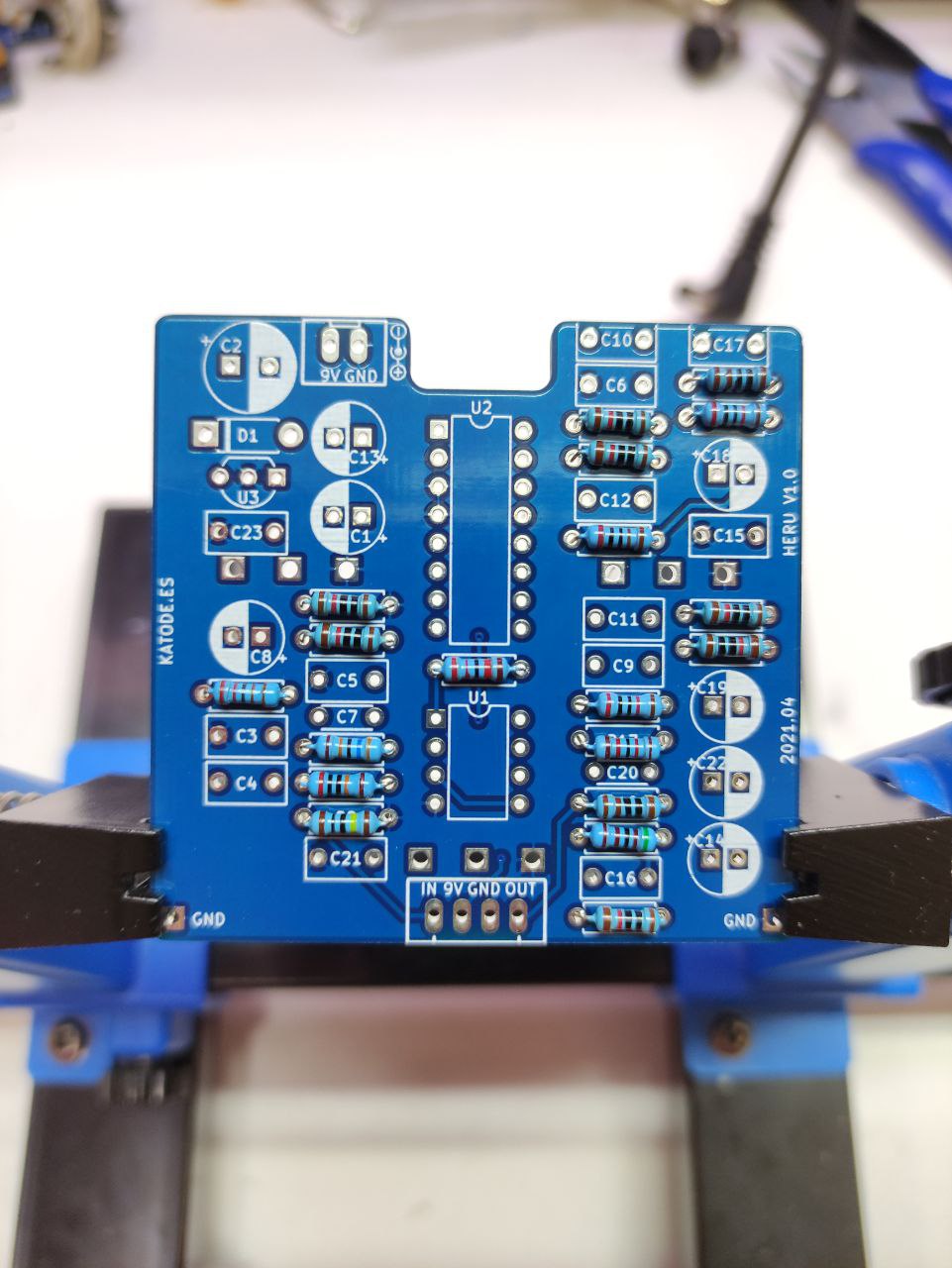

La placa
Despues de colocar todas las resistencias, para soldarlas, asi se sueldan todas por arriba y es mas rapido .

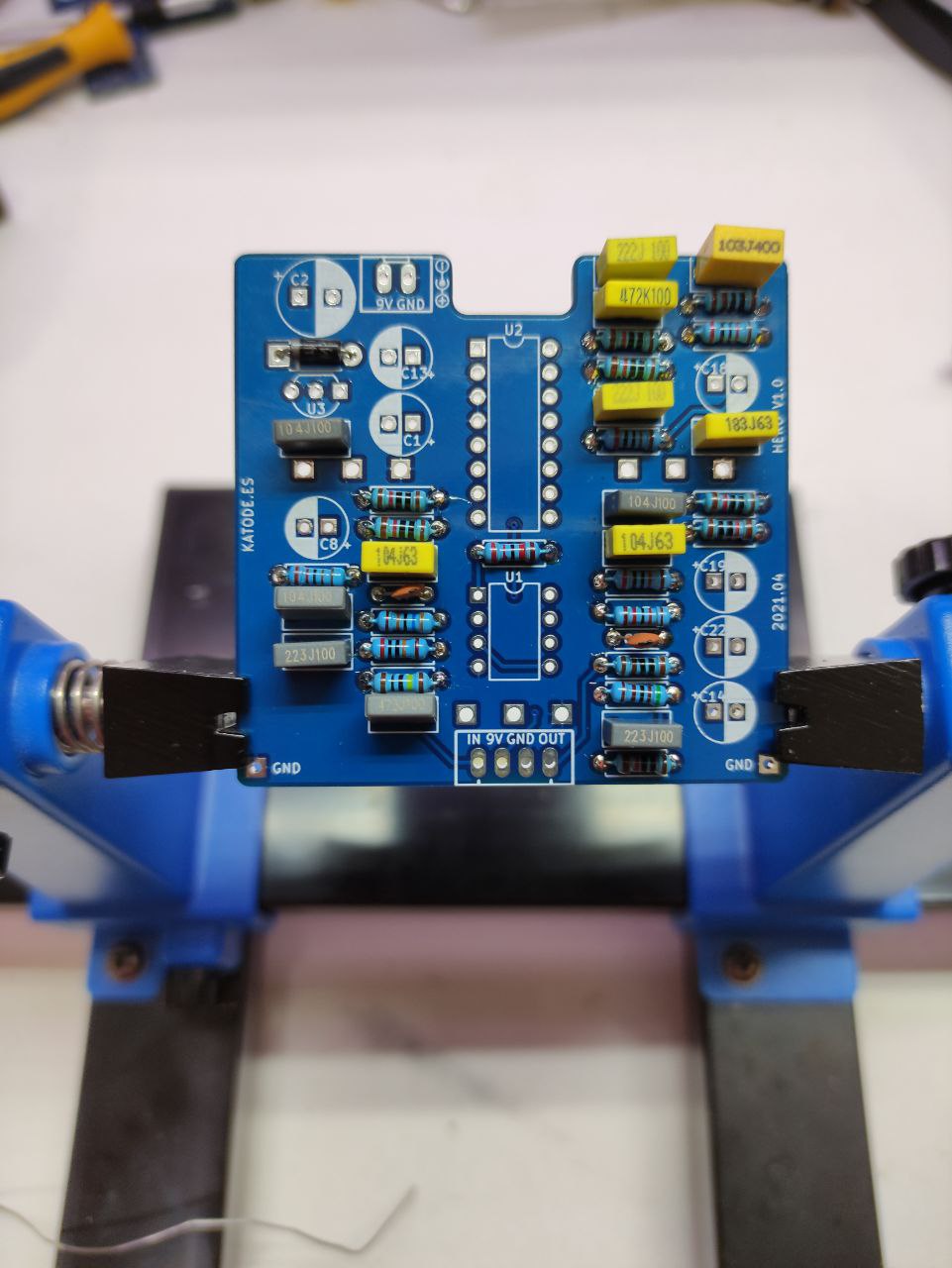

Ya soldadas
Despues solde los condensadores, primero los de polyester, y de ahi ceramicos.

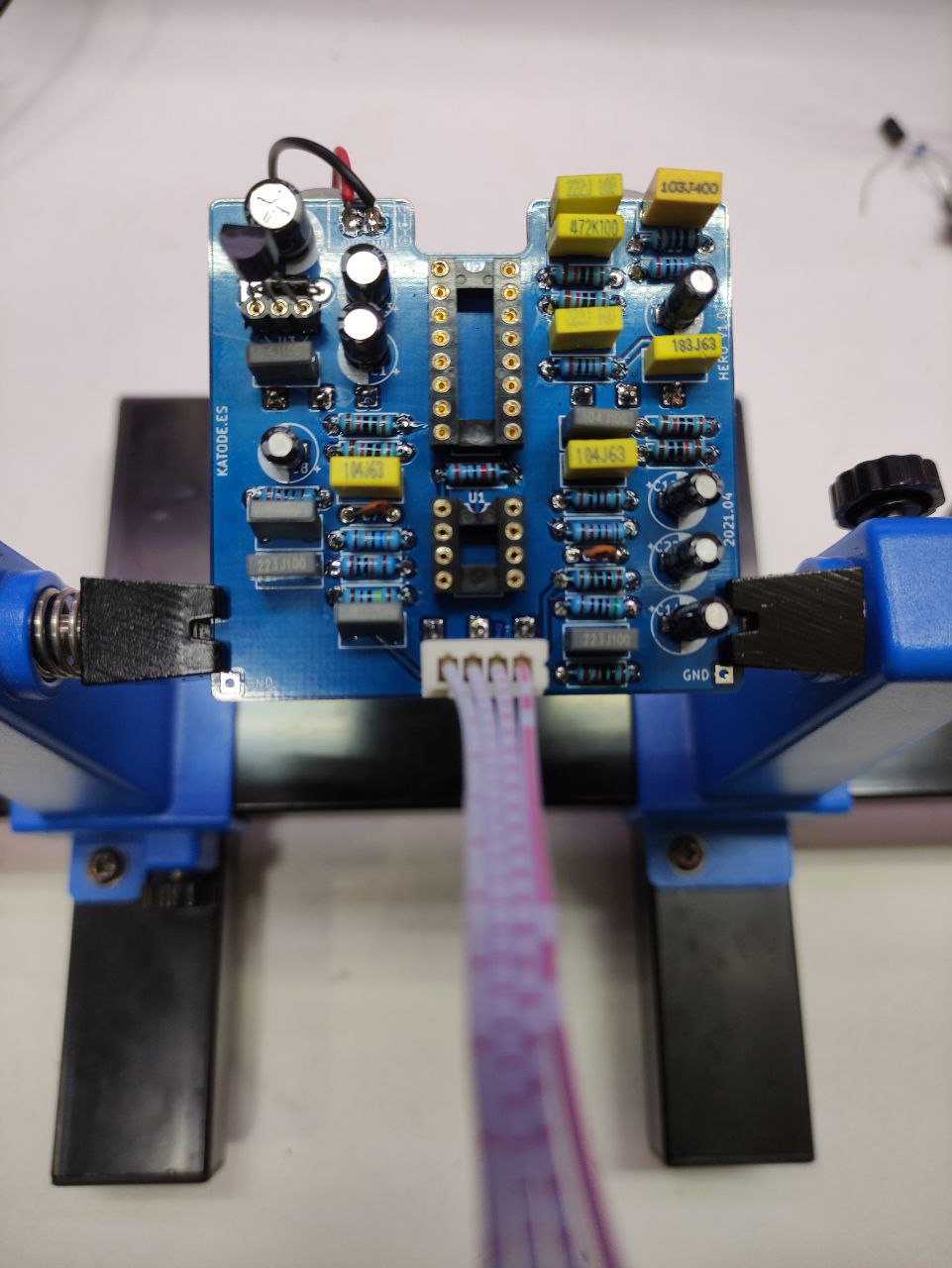

Y despues me olvide tomar foto, y tome la foto cuando tenia terminada la placa.
Y nada, a la primera me salio
. No tenia potes de 50k asi que le puse de 100k, pero no pasa nada. En cuanto al armado, se me hizo bastante sencillo, como tiene tan poco cableado, no hay formas de cometer muchos errores, y que le puse un molex para unir la placa con el 3pdt, asi que de equivocarse hay poco.
En cuanto a audio, me sorprende lo bueno que es el chip PT2399, se puede hacer mucho, considerando que tiene bastantes años. Y en cuanto a este modelo, bastante versatil, da para varias configuraciones, vamos que claramente es un kit para armarlo y dejarlo en el pedalboard.
Los demos los hare mañana que conecte todo, ahh y de ahi subire alguna foto cuando lo tenga en la caja .
Saludos a todos!!!
