Convertir salidas de 12V a 9V en una fuente de alimentacion

DavidCMGN
#1 por DavidCMGN el 02/12/2015
Buenas tardes compañeros foreros:
Soy dueño de una Fame DCT-200. La fuente de alimentación, para quien no la conozca, suministra un maximo de 1600ma y tiene 10 salidas:
- 6 salidad de 9v de 100ma
- 2 salidas de 9v de 250ma
- 1 salida de 12v de 250ma DC
- 1 salidad 12 v de 250 ma AC


El foco de la pregunta que os hago es: de que manera puedo convertir estas dos ultimas salidas, (de 12v 250 ma DC y 12 v 250 ma AC) en salidas de 9v estandares de 250 ma?

Tengo muchos pedales digitales y 3 de ellos son distintos delays, de ahi mi necesidad de maximizar las salidas a los requisitos de mis pedales.

Por supuesto, se que, en cualquier caso, seria una modificacion peligrosa. Tengo nociones basicas de soldado y he montado un par de fuzzes, hasta ahi mi conocimiento de electronica, aunque dispongo de la ayuda del otro guitarra de mi grupo y de mi padre, autenticos superheroes de la electronica.

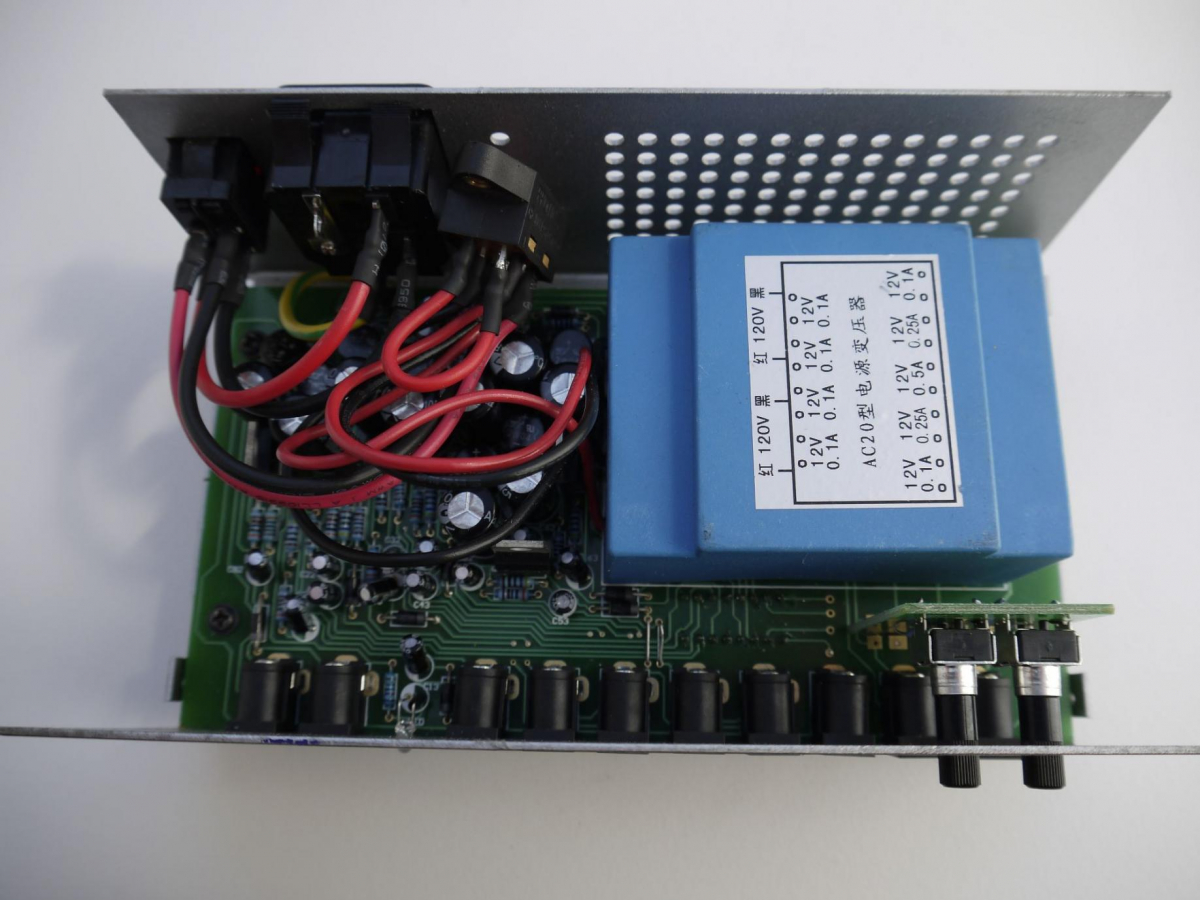

Para terminar, unas fotos del bicho en cuestion por dentro. Las salidas que quisiera modificar son las dos primeras empezando por la izquierda.


Gracias!
