DiMarzio Paf Pro suena como single coil

Buenas.

El mes pasado me compré una Ibanez Grg 270 DX, está modificada con una Seymour Duncan JB SH4 en el puente y una DiMarzio Paf Pro en el mástil. El asunto es que la pastilla del mástil (la DiMarzio) suena como una single Coil pero con más ganancia y cuerpo, sobre todo tocando sin distorsión.

Toco los imanes con un destornillador, los de arriba recogen sonido, los de abajo también, pero lo recogen con la mitad de fuerza.

Puede ser que esté mal conectada la pastilla?

Por cierto, no hay ningún sistema pus pull en la guitarra

¿Has tenido en cuenta que el código de colores en los cables de DiMarzio y Seymour Duncan no son equivalentes?

Seguro que has conectado mal los colores y la tienes en split coil, echa un ojo a este enlace:

https://www.gbrcenter.com/blog-reparacion-de-guitarras/como-conectar-una-pastilla-dimarzio-con-un-potenciometro-push-pull-para-un-sonido-single-coil-o-split-coil-videoblog#

Jesús escribió:

Puede ser que esté mal conectada la pastilla?
Por cierto, no hay ningún sistema pus pull en la guitarra

Está fuera de fase.

#2 no, no lo tengo en cuenta, pero eso debió haberlo tenido en cuenta el Luthier que realizó la instalación

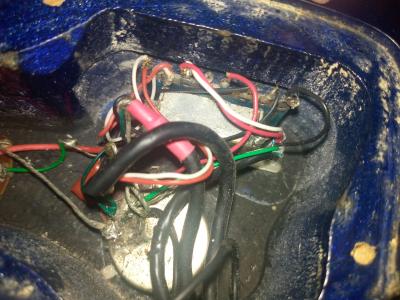

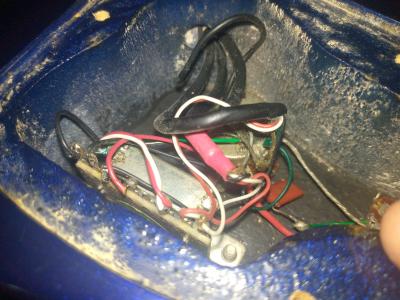

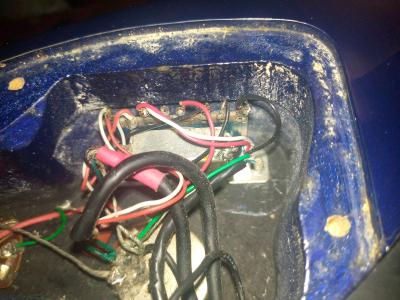

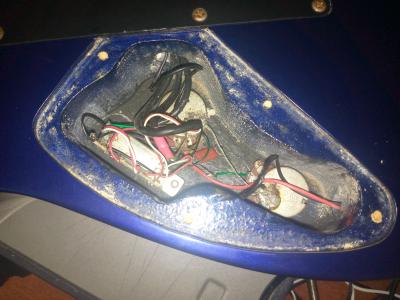

#3 #4 Aquí unas fotos del circuito

Jesús escribió:

suena como una single Coil pero con más ganancia y cuerpo

pero esa es justo la definicón de una buena PAF,no???

si está en split,sonando solo una bobina,yo creo que sonaría con menos ganacia y cuerpo que una single normal....la manera de saber si está bien conectada es midiendo la impedancia en el cable de salida con esa pastilla seleccionada: si mide sobre 8k está bien,si mide sobre 4 está en split.
Si mide sobre 8,el problema,sea cual sea,sería por otra cosa.

#6 No sé si esté en split, ya que mi Guitarra no tiene ese sistema, pero el asunto es que cuando toco los polos de los imanes, los polos de arriba suenan con más fuerza que los de abajo.

Si las 2 bobinas dan señal tienen pinta de que estén conectadas en paralelo en vez de en serie, por eso te suena como una single coil más "gorda".
Parace que tu luthier haya cableado las 2 pastillas siguiendo el código de colores de Duncan, cuando Dimarzio usa un código de colores distinto:

https://guitarelectronics.com/guitar-wiring-resources/humbucker-wire-color-codes/

#8 Eso es lo que pasa.

#8 Si,eso es muy posible...también se deduciría midiendo la impedancia si da como unos 2 KOhmn,entiendo.
Midiendo,o comprobando el cableado segun el código correcto,como le habéis dicho varias veces,se podrían sacar conclusiones,pero parece
que no le apetece....

#10 No es que no me apetezca, sino que no tengo un multímetro para hacer eso. Tengo que esperar a ir a la casa de mi padrino para hacer eso
