Diodo germanio OA1182

#12 pues muy posiblemente, date cuenta que le has metido tensión por donde no va.
Otra cosa ese pedazo de diodo de silicio que te han dado es una burrada, si no encuentras de germanio pide un schottky bat 41, 43 o 46 que tienen un comportamiento muy similar a los Germanios y no les afecta la temperatura, como pista para que no te den gato por liebre son azules

toni diaz escribió:

Otra cosa ese pedazo de diodo de silicio que te han dado es una burrada,

Menos mal que fui a una tienda de electrónica, les dije qué diodo necesitaba o similar, y para qué era... Después que si el pequeño comercio...

Es que me sale igual de precio comprarle en Musikding un par de diodos (y de paso el chip), y el envío.

El chip... Cómo se sabe la polaridad/orientación?
Es que el zócalo viene pintado en la placa, pero en la foto del montaje no sale el chip.

Como para ponerme a hacer un ampli de válvulas de los de Tonyguitar... Jajaja

Zakkarista escribió:

El chip... Cómo se sabe la polaridad/orientación?

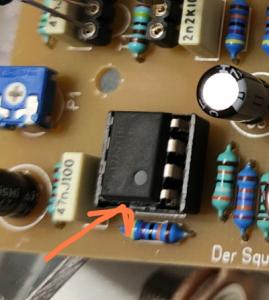

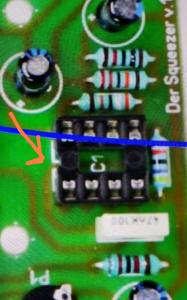

si te fijas el zócalo tiene una muesca en uno de los lados estrechos, lo tienes que hacer coincidir con el punto que lleva arriba el integrado

Hola a todos!!!

Marqué el primer post de Toni como solución pero vaya por delante que estoy igual de agradecido por todas las respuestas y mensajes de ánimo 🤣

Al final aproveché que tenía que comprar un par de cosillas por AliExpress y compré el transistor y el diodo (vienen en packs de 10 ambos).

Y después de un par de semanas por fin ayer busqué un ratillo para darle candela al estaño.

Y afortunadamente el pedal enciende y además cambia el sonido 😅 y parece que no hace ruidos indeseados. Me falta probarlo un poquillo y entender como funciona el "trimpot oculto".

Pero vamos en general muy contento por haber conseguido finalizar el kit y que funcione.

El siguiente proyecto es un simple regulador de volumen (como si fuera un pedal de volumen pero en formato caja) para poner en el loop de efectos de mi ampli de válvulas. Apetece algo fácil.

Gracias a todos y buen finde!
