Electrónica de pastillas activas

Alexis M
#1 por Alexis M el 17/06/2022

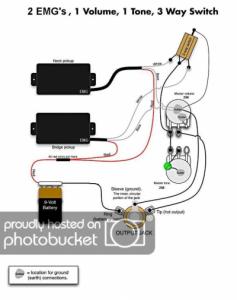

Hola gente, vuelvo a requerir de su ayuda, no se que tan grande sea la estupidez que cometi. Hace poco me hice con unas pastillas activas (emg 81/60) de segunda mano, el problema fue que no venían con cableado o algo de la electrónica, por lo que tuve que comprar eso por mi mismo. Con un diagrama de la web, que parece ser bueno, me animé a cambiarlas por mi mismo. El problema es que ya está todo soldado y en su sitio, pero la señal que manda es muy débil. La guitarra envía sonido pero muy débil, con volumen y tono a full. Ya cambié y recargue la batería varias veces y nada. Alguien tiene idea de que podría ser? Adjunto diagrama. Soldé todo con cable del que se muestra.
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • -75%
    Eventide Blackhole (descarga)
    49 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • -11%
    Boss DD-500
    375 €
    Ver oferta
Nge
#2 por Nge el 19/06/2022
Hola. Quizá lo mejor sea que cuelgues una foto de tu circuito, a ver si podemos localizar algo. Si tienes un polímetro, mide el voltaje de la pila. Tiene que ser 9 V en continua.
Subir
makinon
#3 por makinon el 19/06/2022
Dices que has recargado la batería varias veces, prueba con una pila no recargable.
Subir
Alexis M
#4 por Alexis M el 20/06/2022
#2 no se que tanto sirva la foto, pero ahí va
Subir
dollyboy
#5 por dollyboy el 20/06/2022
El jack de la guitarra es estereo??? Si no lo cambiaste no estás preamplificando la señal
Subir
Alexis M
#6 por Alexis M el 20/06/2022
#5 si, es estereo😢
Subir
dollyboy
#7 por dollyboy el 21/06/2022
Yo reduciría el circuito al mínimo para ir probando y descartando fallos: vivo EMG 81 al vivo del jack, la malla al Jack, y la pila. Pruebas y debe sonar bien. A continuación el volumen, luego el tono, el selector….y así hasta que des con el fallo
Subir
