Esquema de Switch Looper A/B A+B

pulpopulpo
#1 por pulpopulpo el 27/02/2009
Hola a todos!!
Me estoy haciendo un looper siguiendo el esquema de Pisotones:

Looper-A/B box

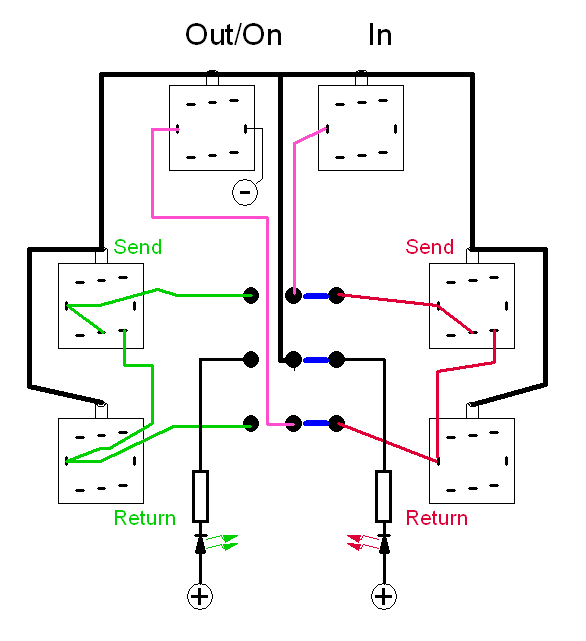

El esquema en el que se basan es éste:


De tal manera que a través del pulsador se puede escoger si activamos el loop A (en rojo) o el loop B (en verde).

Sin embargo, quiero añadirle al pedal un pulsador adicional para poder conectar ambos loops (A y B) en serie.

La idea es conseguir esto:

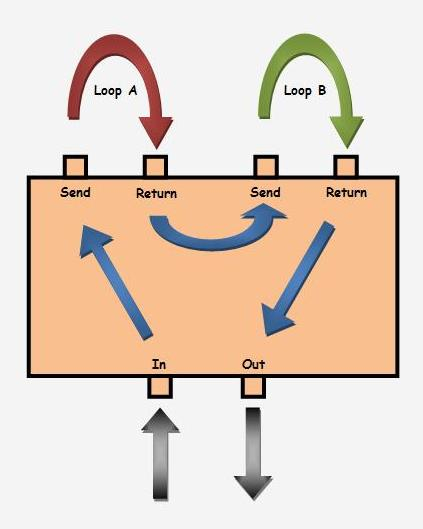

Donde represento el loop A (en rojo), el loop B (en verde) y añado lo que debería hacer el loop A+B (en azul).

La pregunta es:
¿Cómo sería el esquema partiendo desde el de pisotones? :roll:

Debe de ser algo sencillo, pero como estoy empezando en esto de la electrónica para pedales no me aclaro a la hora de hacer el esquema...


Muchas gracias y Un saludo :)
