Uno de los ampli de válvulas de 5W que mas me gusta por las prestaciones que ofrece es el Ibanez Valbee. Es mucho mas completo que otros por muy poco mas dinero, tiene canal limpio y saturado selecionable mediante interruptor, interruptor Standby, trae control de tonos completo, control de presencia, loop de efectos, interruptor Standby, salida auriculares/grabación .
Suena muy bien en el canal limpio y ademas puedes subir mucho el volumen antes de que la válvula empieze a romper pero su canal saturado deja mucho que desear y ademas suena con menos volumen que el limpio cuando deberia de ser al contrario.
En este apartado vamos a intentar mejorar el sonido del canal saturado y darle mas volumen, tambien vamos a añadir una salida para conectarlo a un altavoz o pantalla exterior. Hay que fijarse que solo tiene salida para 4 ohm con lo que si le conectamos a uno de 8 ohm perderemos algo de volumen.
Ya de paso es conveniente cambiarle las válvulas chinas que trae por otras de mas calidad, hay es donde mas vamos a notar una mejora del sonido, esto ya cada uno tiene sus marcas favoritas.
Mas adelante en otro post le cambiaremos el altavoz por uno de 12” 50W en 4 ohm, prepararemos un mueble adecuado al nuevo tamaño del altavoz y crearemos un interruptor de pedal para cambiar de canal.
Ahora vamos con la mejora electrónica...
Materiales necesarios
Resistencias metal-film (tantas como quieras cambiar) No modificamos los valores
Condensadores metal-film (tantos como quieras cambiar) No modificamos los valores
1 Clavija hembra 6.5mm de plastico (con conexión interior si no hay clavija insertada)
1 interruptor miniatura 2 circuitos 3 posiciones (ON OFF ON)
1 potenciometro 1M logaritmico
3 Circuitos integrados OPA2134PA o cualquiera de estos tambien vale (JRC4558DD, JRC4558X, JRC2034DD, RC4558P, RC4559, NJM4558, MC1458, LM1458, LM833, LM358, TL062, TL072, TL082, LT1124, TLC2272, OP227, OP275, OPA2604, TA55758) sera cuestion de probarlos y cada decidira cual le gusta mas
3 Zocalos para CI de 8 pines
2 Diodos 1N4148
2 Diodos led rojos de 3mm
1º) Desmontamos el amplificador por completo fijándonos donde va cada conector y apuntándolo si hiziera falta.
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
2º) Hacemos un agujero en la parte trasera para el conector del altavoz exterior
[ Imagen no disponible ]
3º) Hacemos 2 agujeros por delante uno para el potenciometro y otro para el mini interruptor (este ultimo hacerlo al lado derecho de las letras, no sale en la foto)
[ Imagen no disponible ]
4º) Intercalamos en los cables que van al altavoz el conector para altavoz exterior, asi mientras no haya una clavija metida en el la señal seguira pasando al altavoz y cuando se inserte una clavija dejara de pasar al altavoz interior para hacerlo al exterior.
[ Imagen no disponible ]

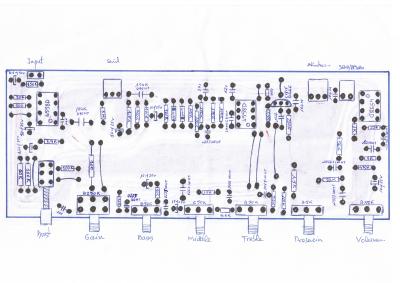

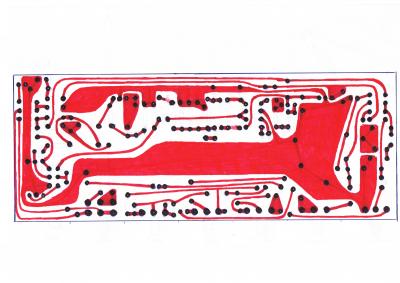

5º) - 1º) Ya en la placa del previo cambiamos todas las resistencias y todos los condensadores.
[ Imagen no disponible ]
5º) - 2º) Desoldamos el potenciometro GAIN que es doble y anulamos (cortándo las patitas) el que corresponde al canal saturado que es el que da al interior de la placa y en su lugar ponemos los cables que iran al nuevo potenciometro que pondremos en la carcasa y volvemos a soldar las 3 patas correspondientes al potenciometro del canal limpio en el sitio donde estaban, asi tendremos la ganancia del canal saturado independiente.
[ Imagen no disponible ]
5º) - 3º) Desoldamos los 3 circuitos integrados y en su lugar colocamos los zocalos en los que luego insertaremos los nuevos integrados.
[ Imagen no disponible ]
5º) - 4º) Desoldamos los diodos D301 y D302 y en su lugar de cada extremo soldamos los cables que van al los pines centrales del mini interruptor (este paso no sale en las fotos)
En un extremo del mini interruptor soldamos 2 diodos se silicio 1N4148 contrapuestos y en el otro extremo los 2 diodos led tambien contrapuestos.
Con esto tenemos 3 tipos de ganancia para el canal saturado: sin diodos, con diodos de silicio o con diodos led.
En este apartado se pueden hacer tantas combinaciones de diodos como creas oportuno, cada una sonara de distinta manera.
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
6º) Volvemos a montar todas las piezas en su sitio y de momento hemos acabado la mejora de este pequeño ampli.
[ Imagen no disponible ]
[ Imagen no disponible ]
Mas adelante le cambiaremos el altavoz por uno de 12” 50W en 4 ohm, prepararemos un mueble adecuado al nuevo tamaño del altavoz y crearemos un interruptor de pedal para cambiar de canal.
Espero os haya gustado esta pequeña aportación.
