#25 por ferchomoraband el 29/11/2023
Episodio 2: "Construccion Mastil y Cuerpo"

Hola holaaaaaa queridos amig@s, aqui estamos de nuevo a la carga!! despues del resacon del black friday xD , ya que no pudimos comprar nada debido a nuestra pobreza extrema (inflacion por las nubes, 1L de AOVE esta ya casi a 10 euros, etc....) nos ultra motivamos a terminar este proyecto que en un principio parecia asi como por aburrimiento y sin muchas ganas, pero la verdad es que ya viendo como va avanzando, mola muchisimo. Tengo que ser sincero y expresar que a cada paso que doy con la guitarra, me arrepiento de haberla vendido.

Si señor@s, lo habeis leido bien, no la habia terminado cuando le comente del proyecto a un amigo forero y ZAS, me ha dado la pasta xD! asi que bueno el color la verdad lo ha elegido bien, pero tengo que decir que igualmente yo iba a elegir ese color, de todas formas dejamos el color para proximos posts...

Vamos alla,

Aqui os dejo link a un video de la CNC haciendo el ranurado de los trastes, esto es una maravilla porque no hay que estar pendientes de que si quedan bien, que si tal... simplemente fijar bien el diapa a la tabla de corte, que no haya vibraciones para que no se parta la fresa y listo, a por otra cosa mientras

https://youtube.com/shorts/KDFb-tMjONc

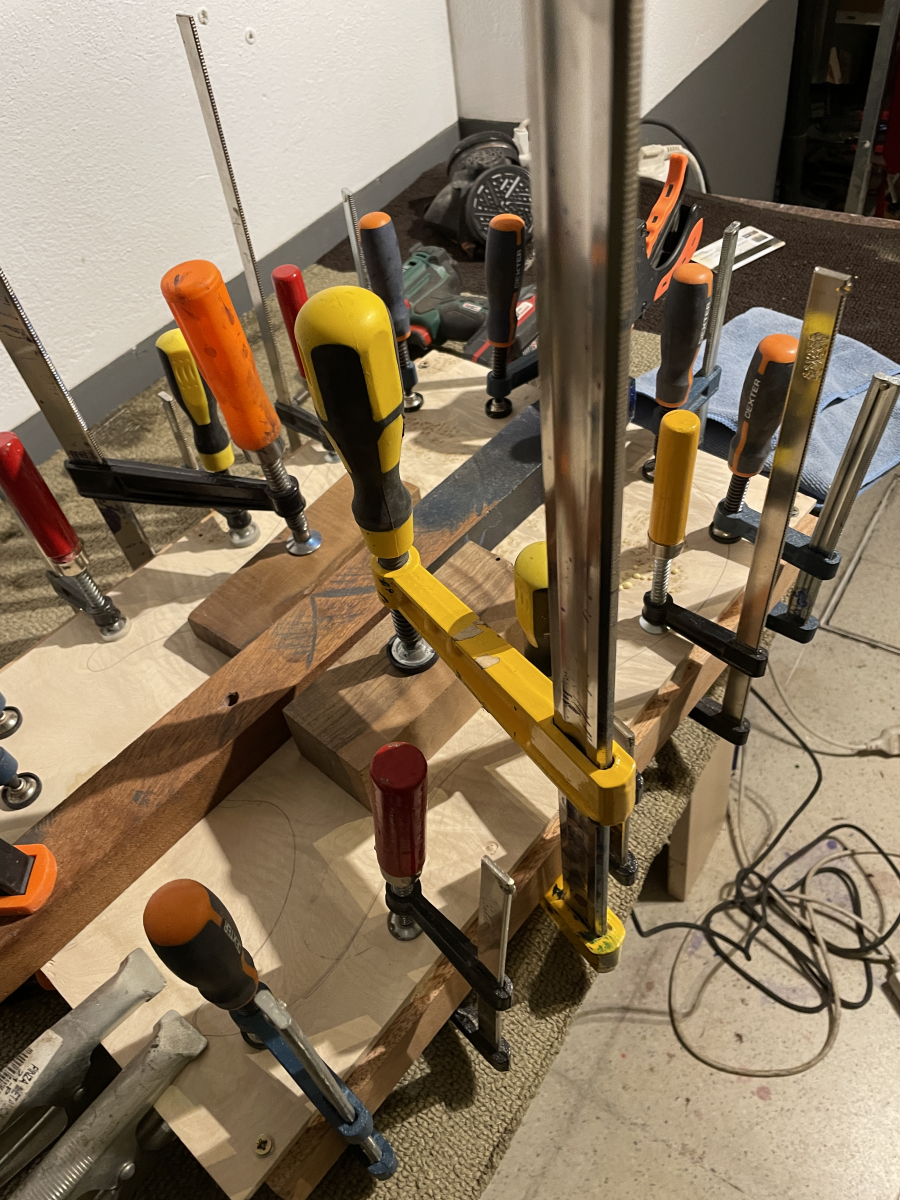

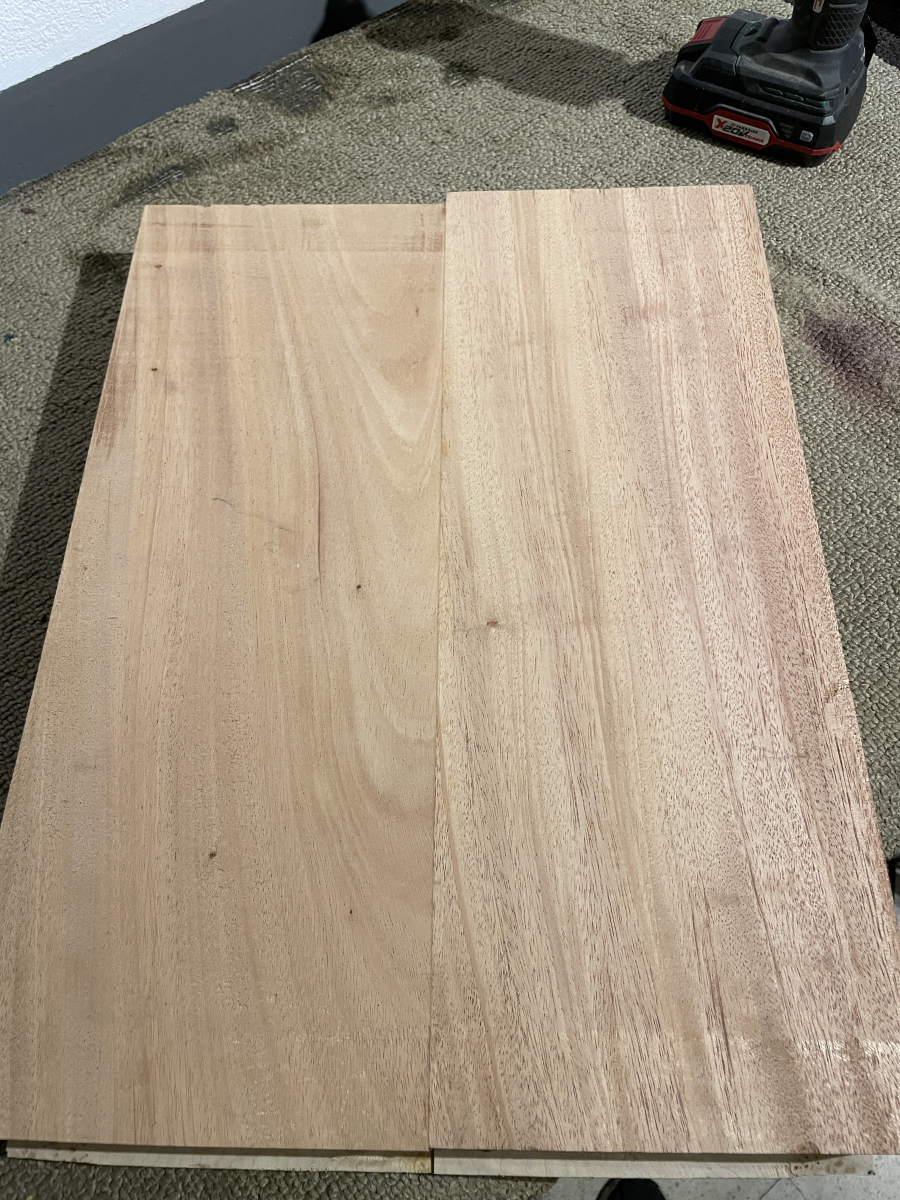

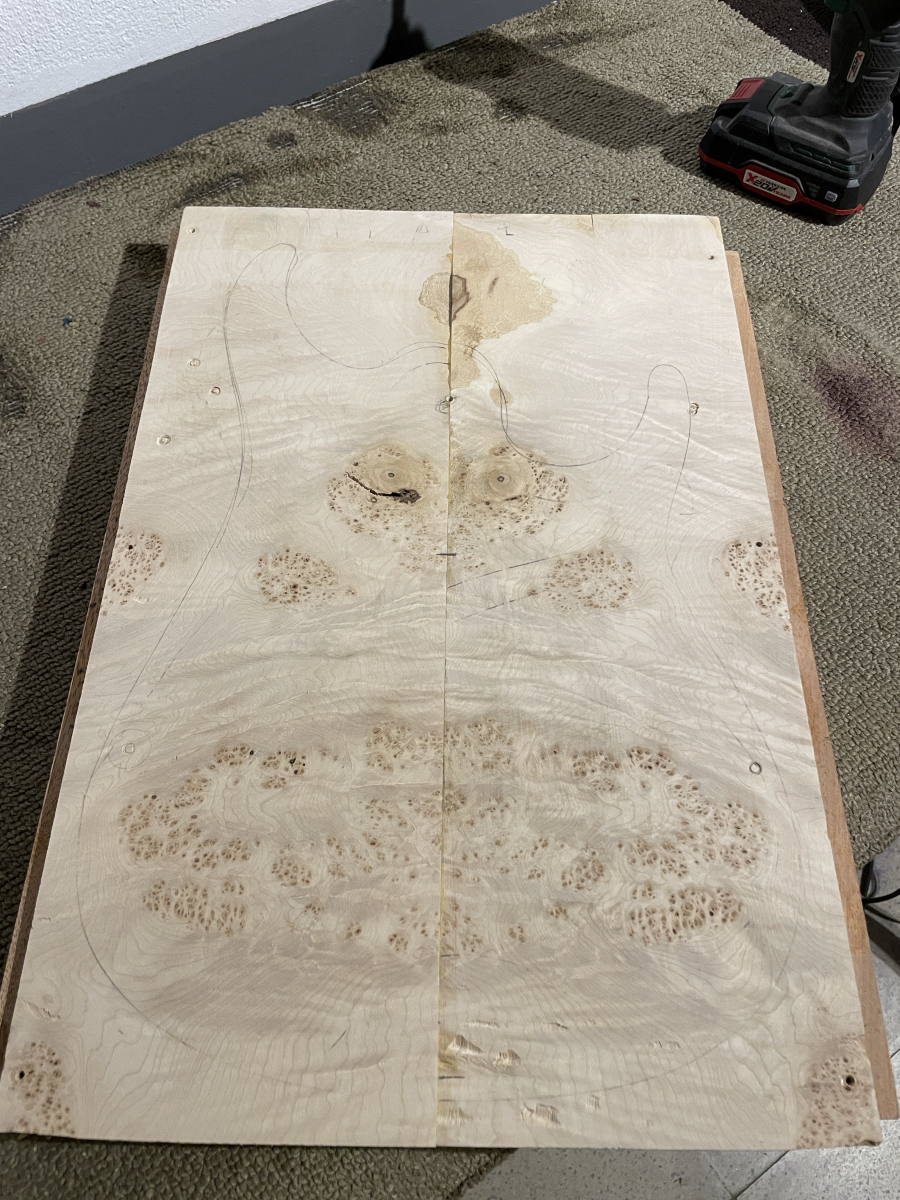

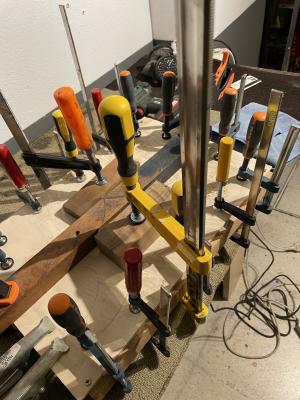

Aqui pues ya encolando la tapa al cuerpo.

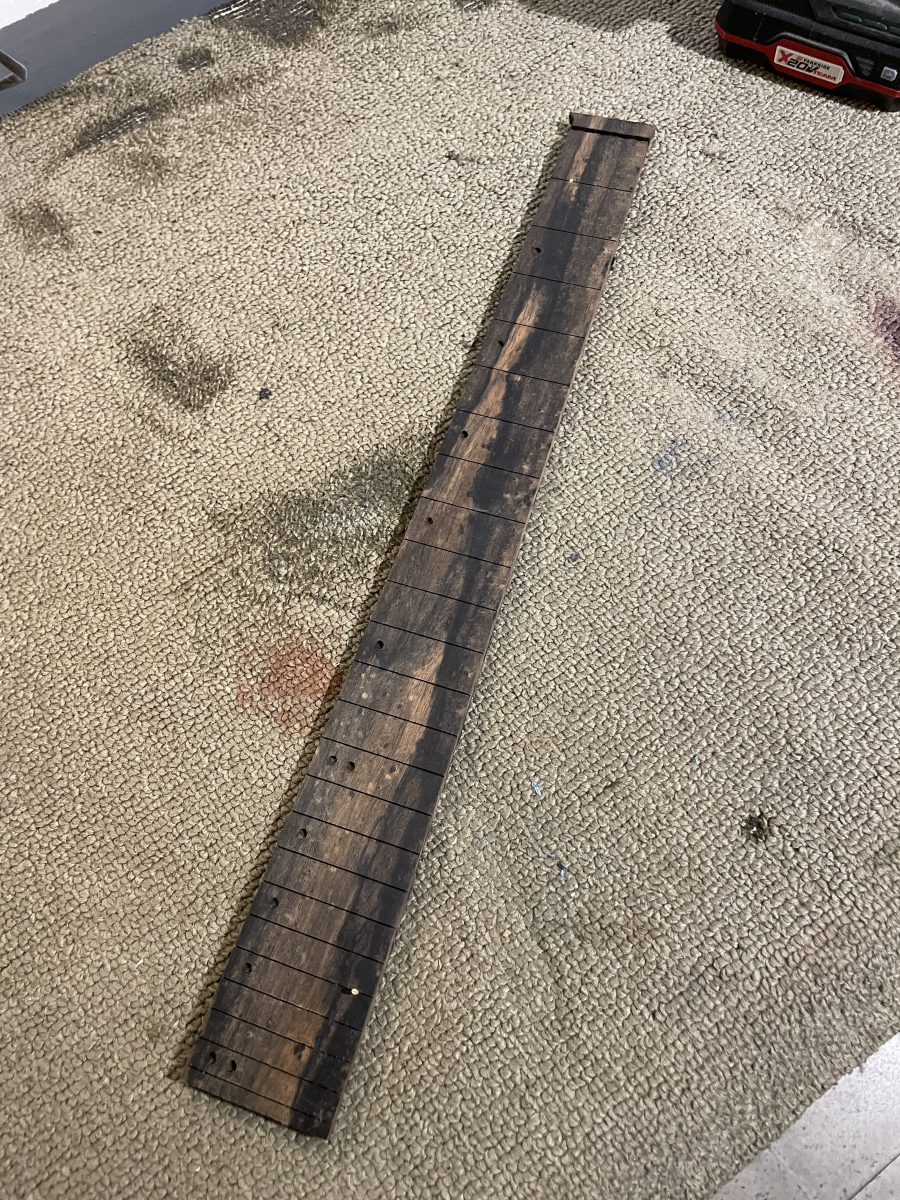

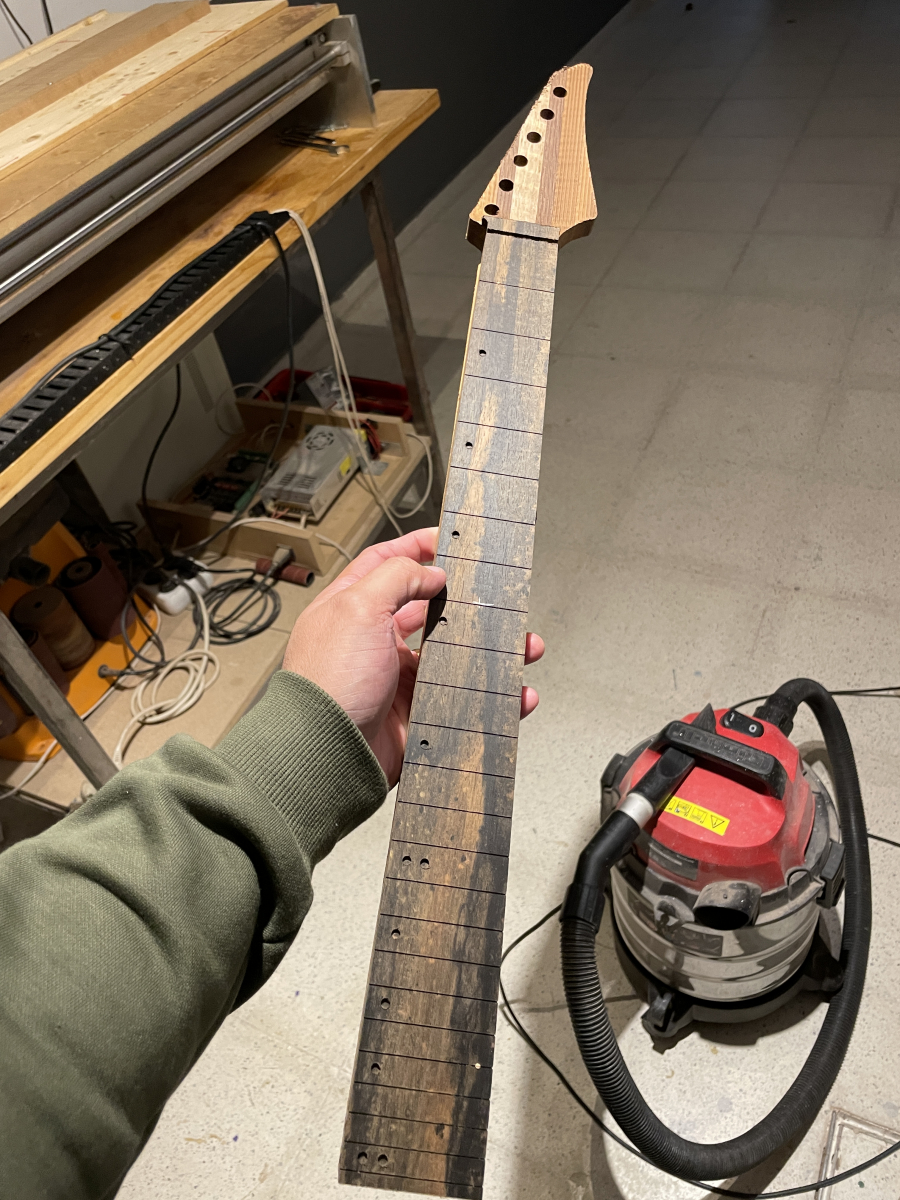

Aqui os enseño ya el diapason cortado

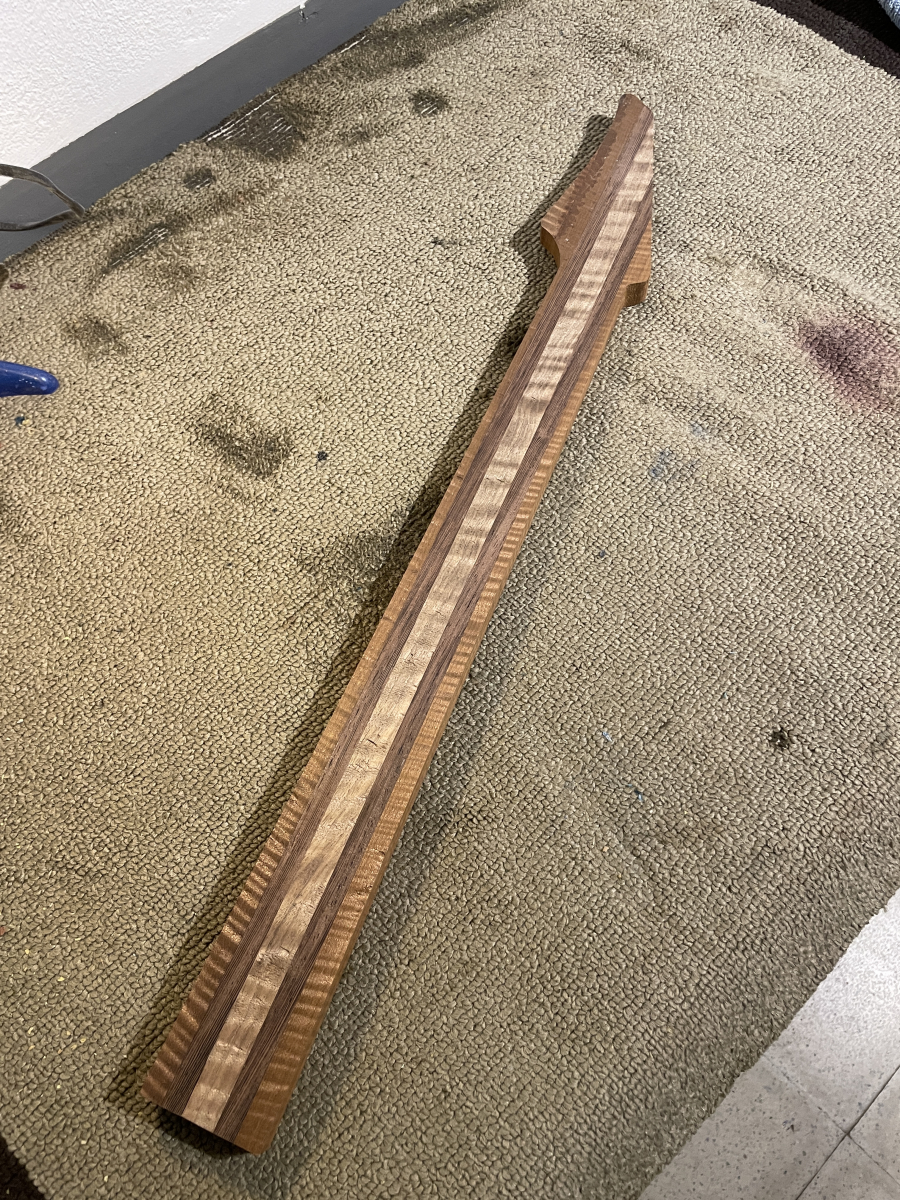

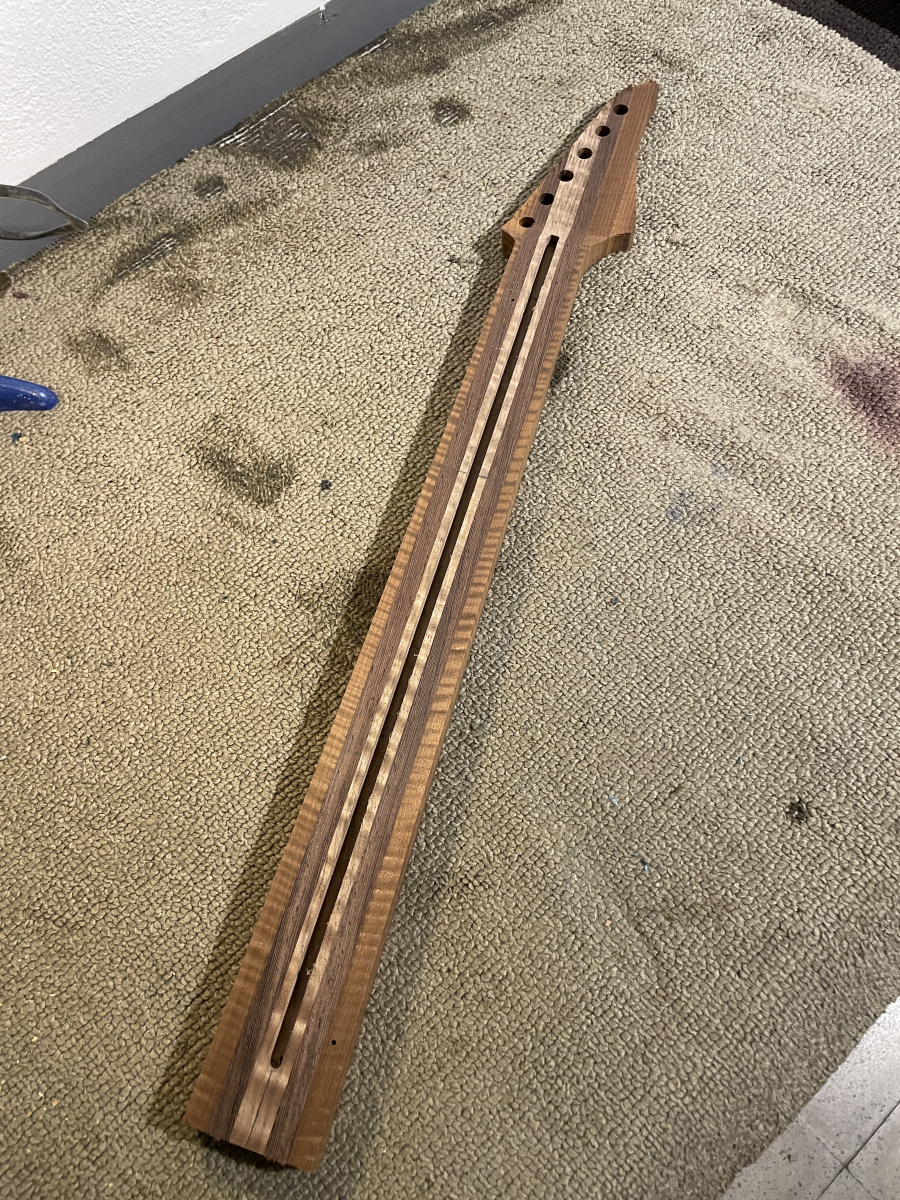

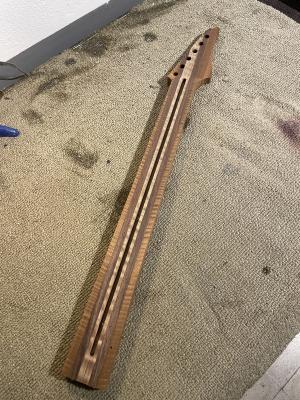

Mastil cortado y con el fresado del alma, por detras tambien.

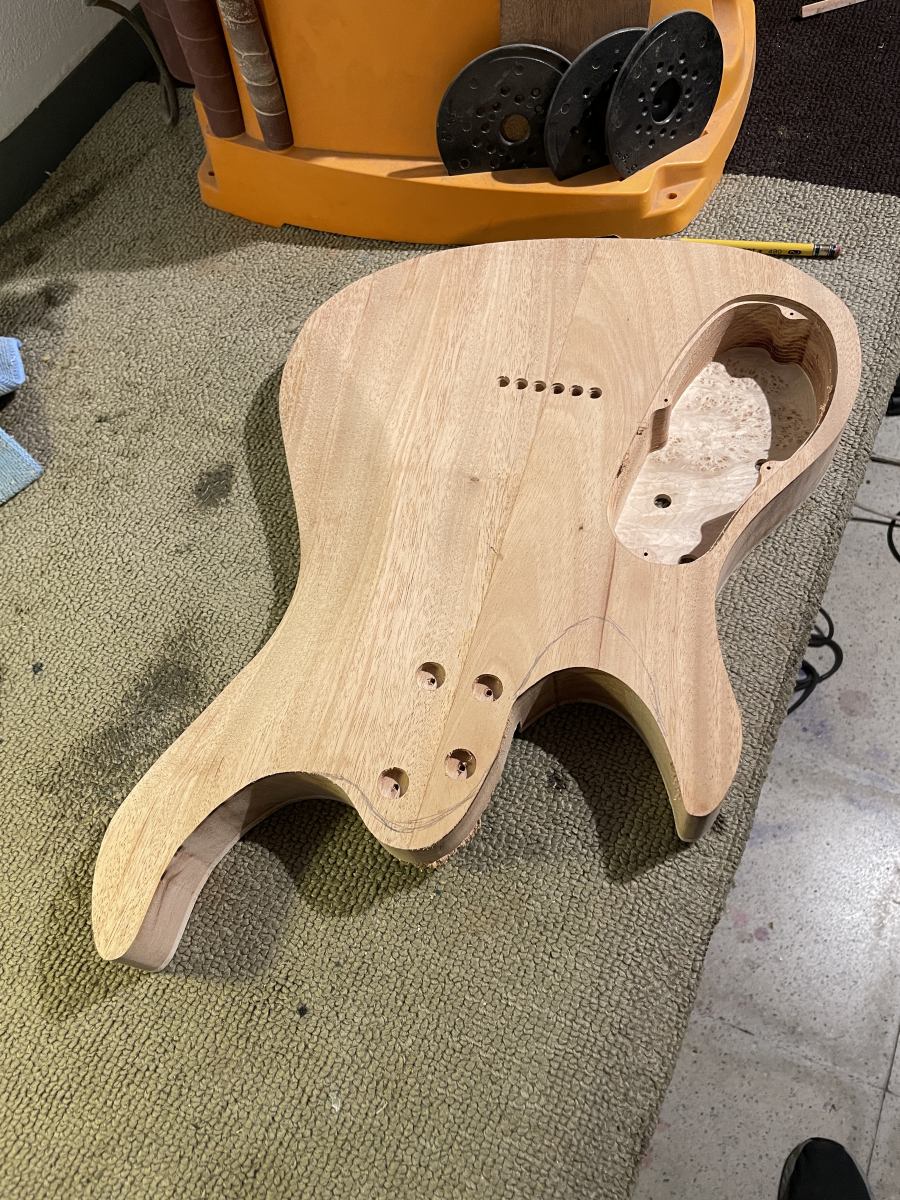

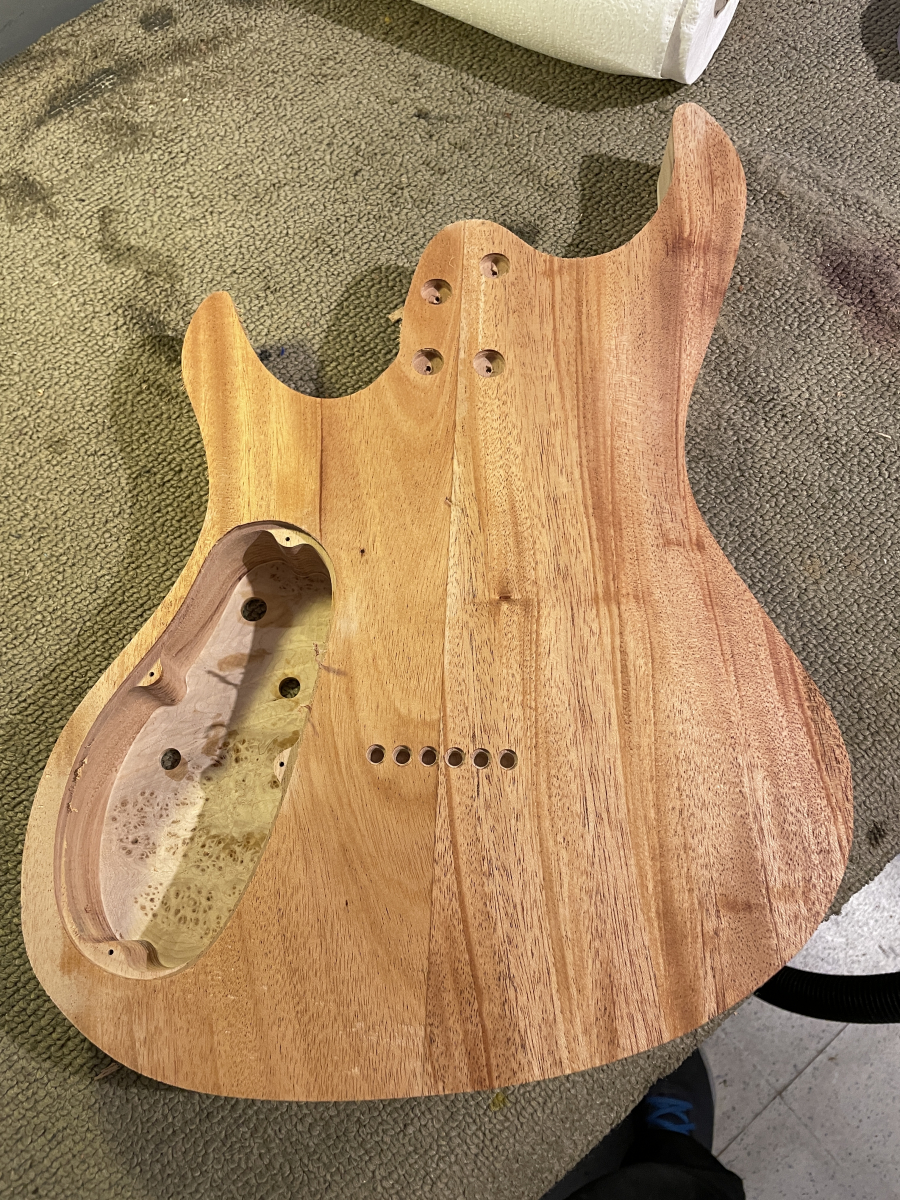

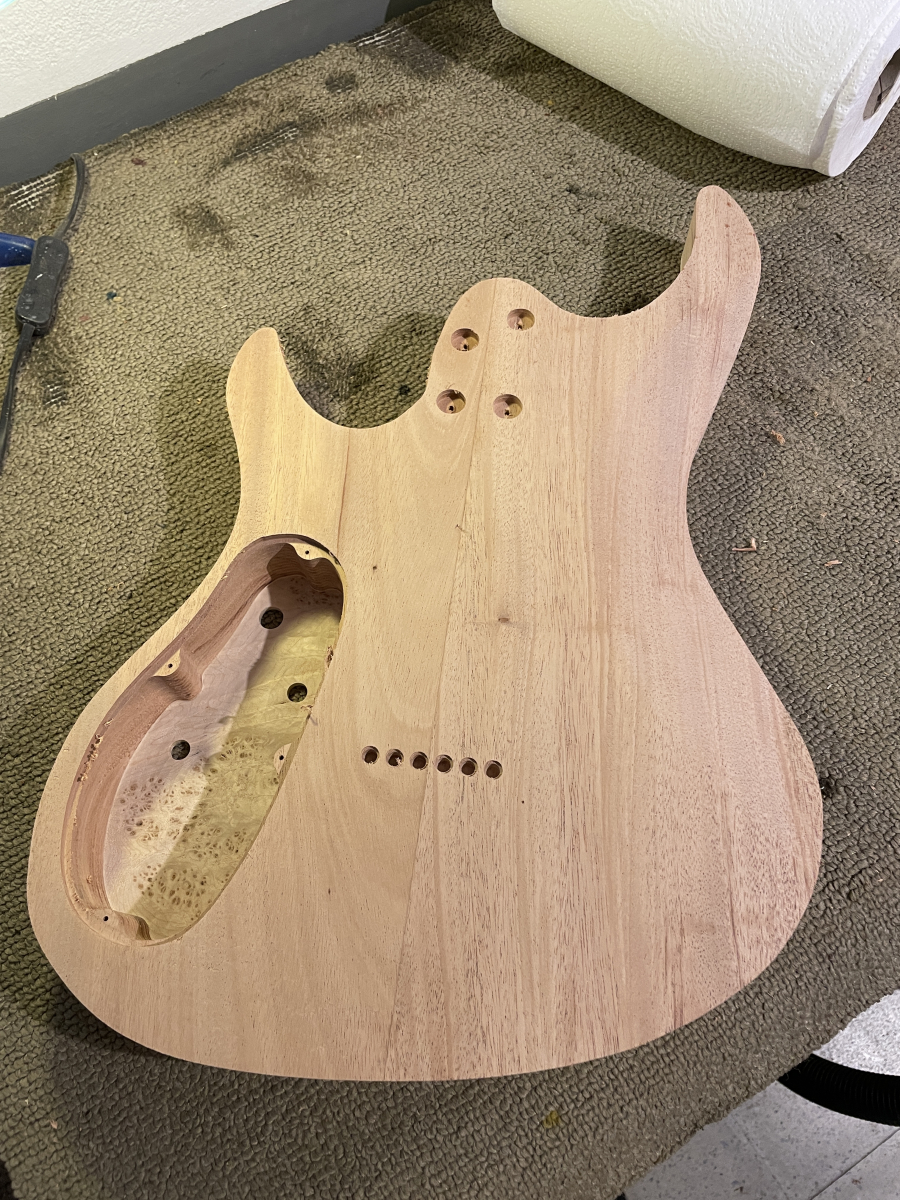

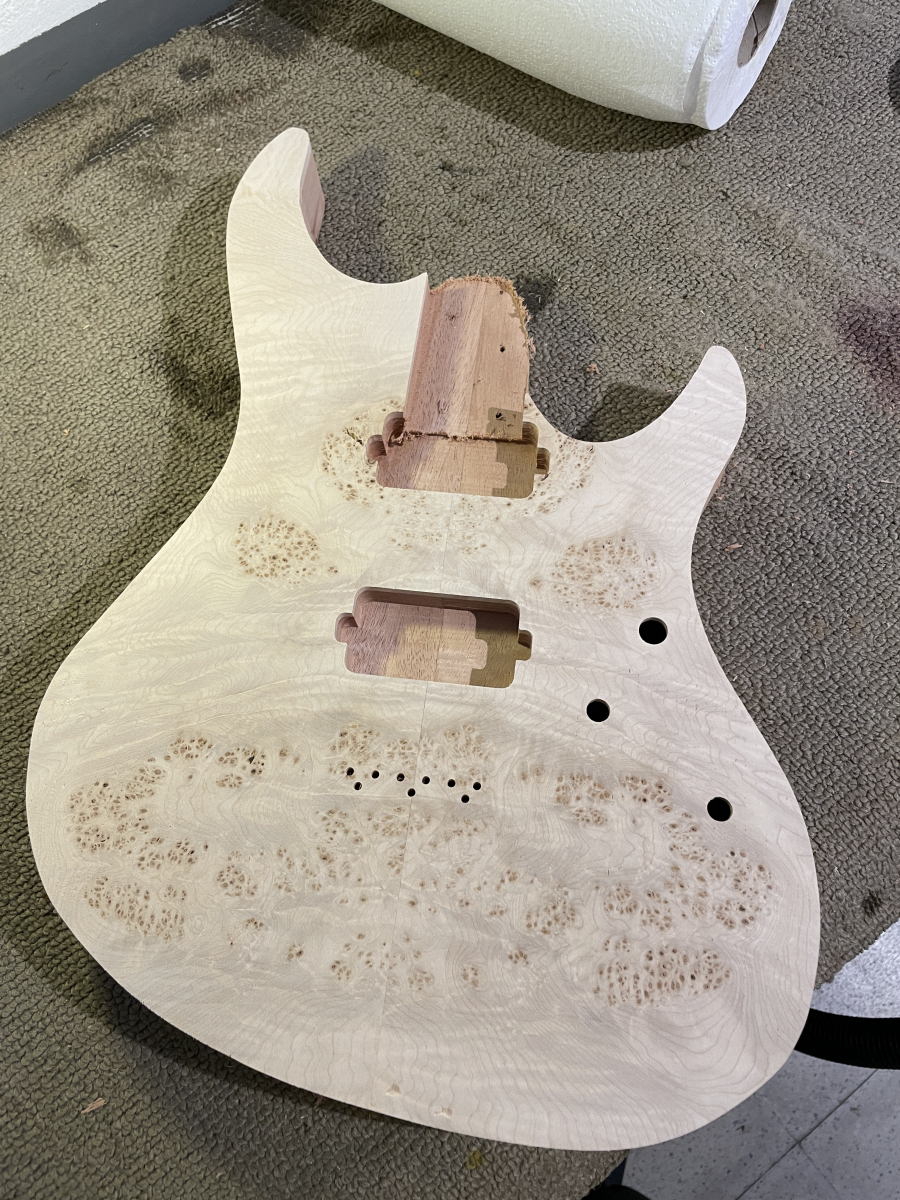

Listo, cuerpo cortado. Esta vez he omitido las fotos de la CNC cortando y haciendo viruta, cuestion de tiempo, cada segundo en el taller ya vale DIAMANTE, que ni siquiera oro.

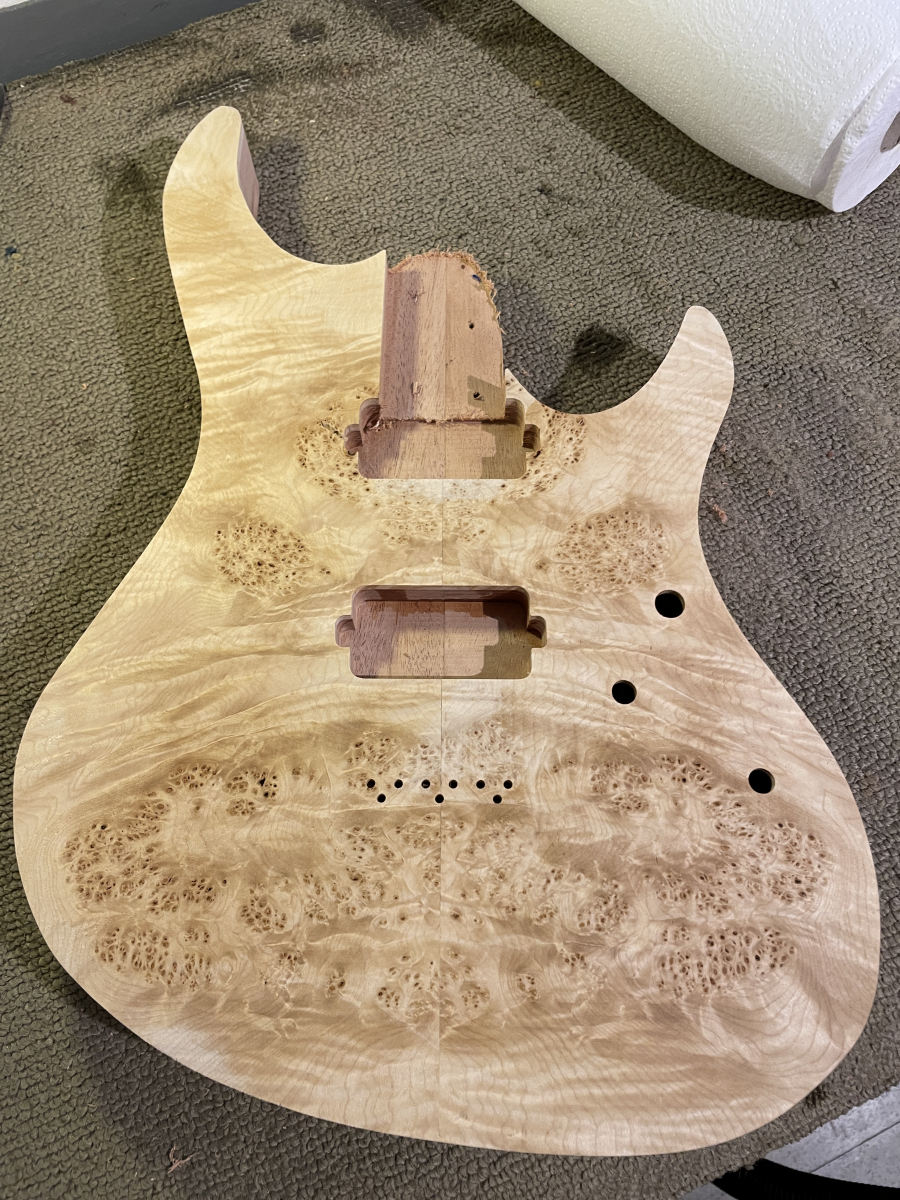

Ya una vez cortado el cuerpo , digamos que es seguro mojar la tapa porque ya no se va a curvar, que como lo hagais en la tapa , se va a poner como una teja.

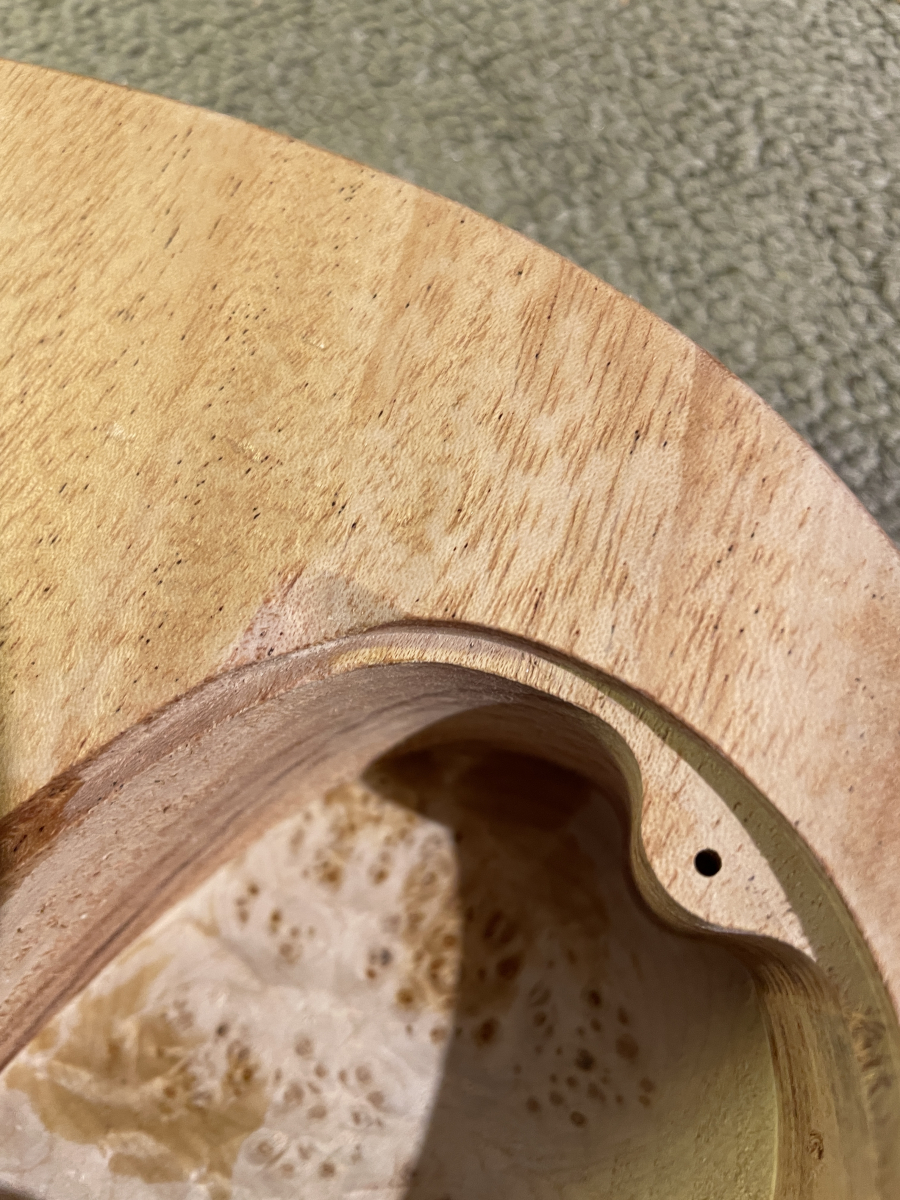

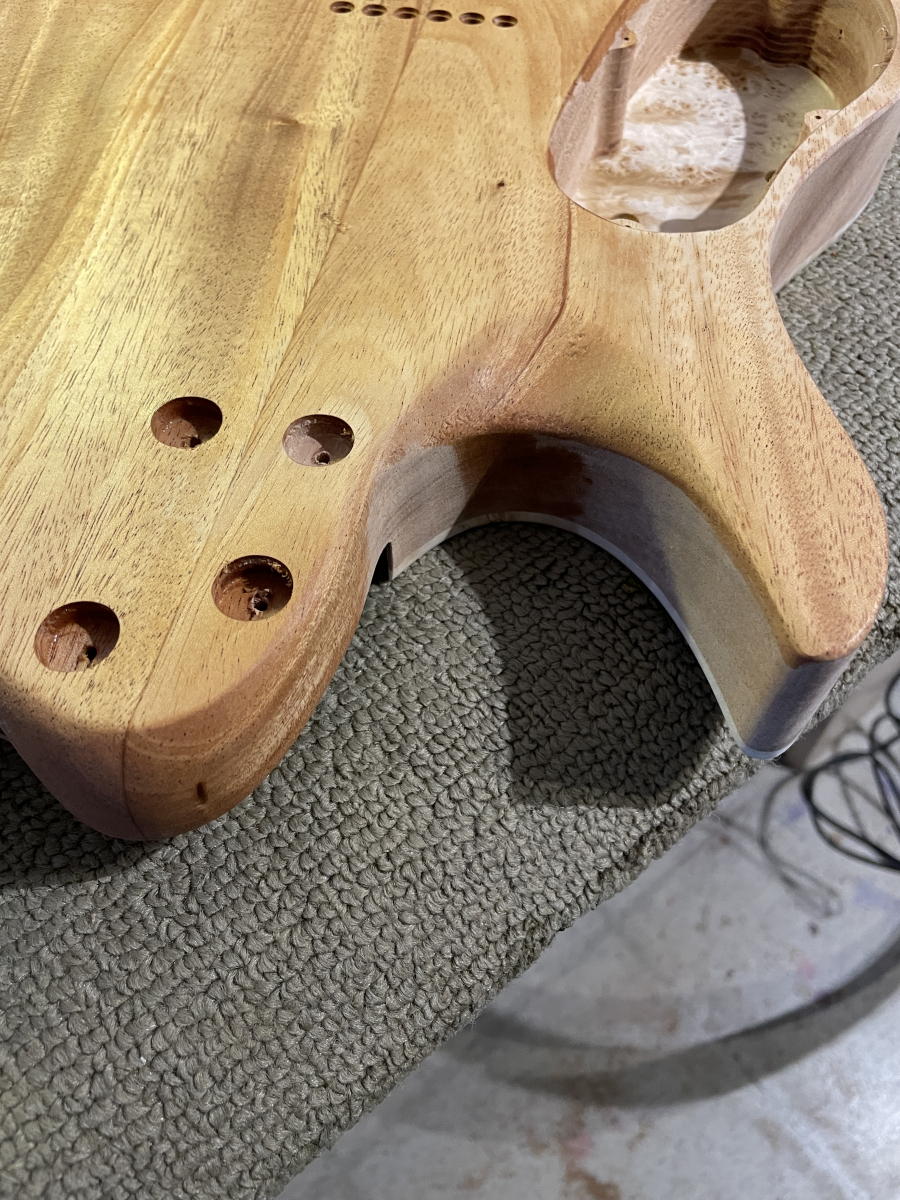

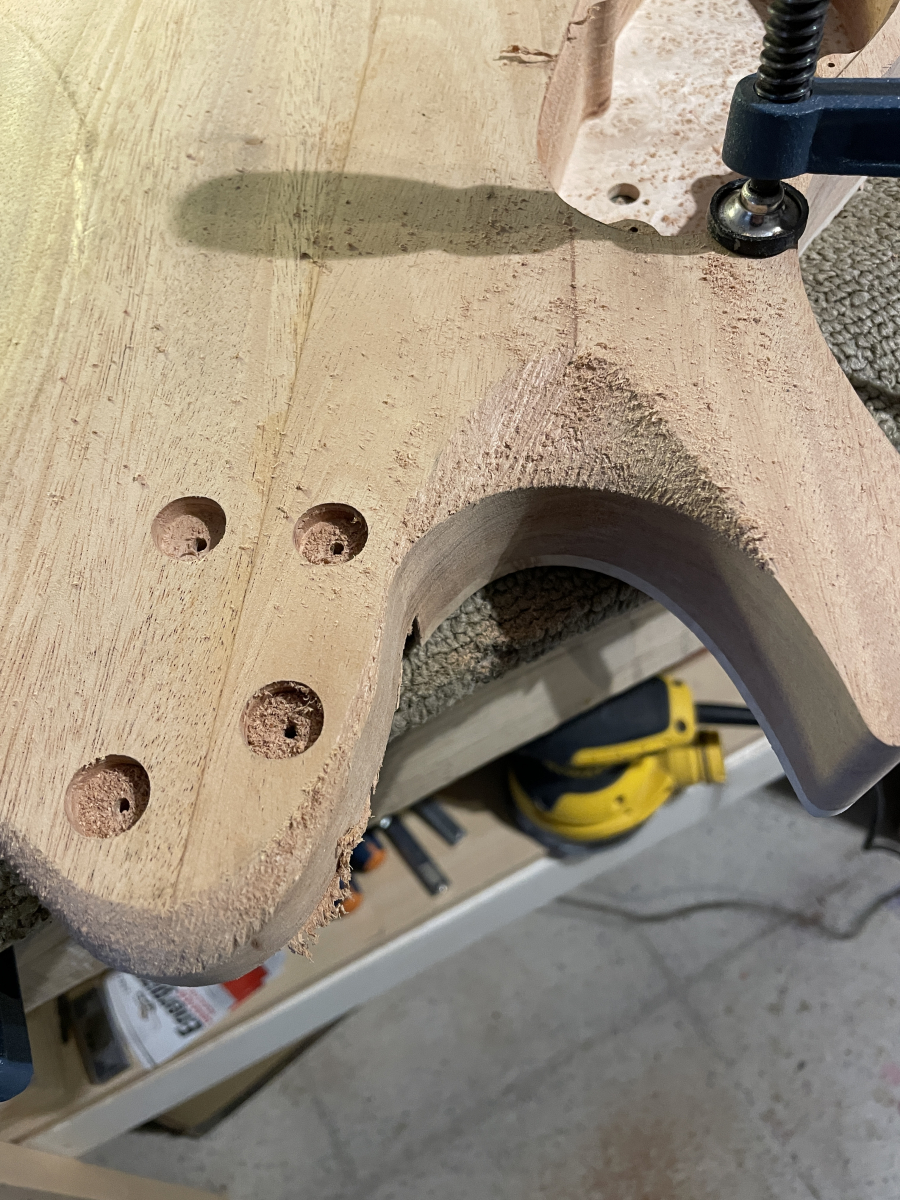

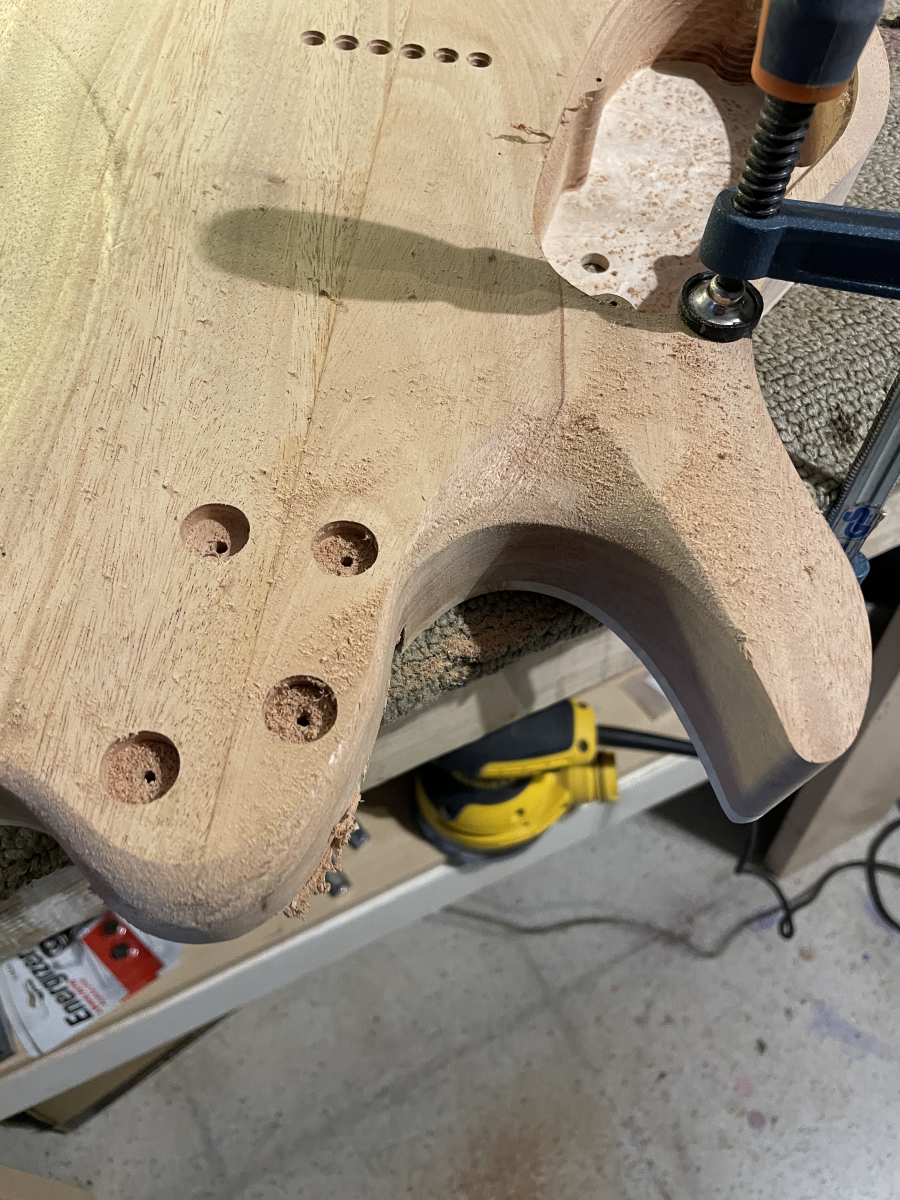

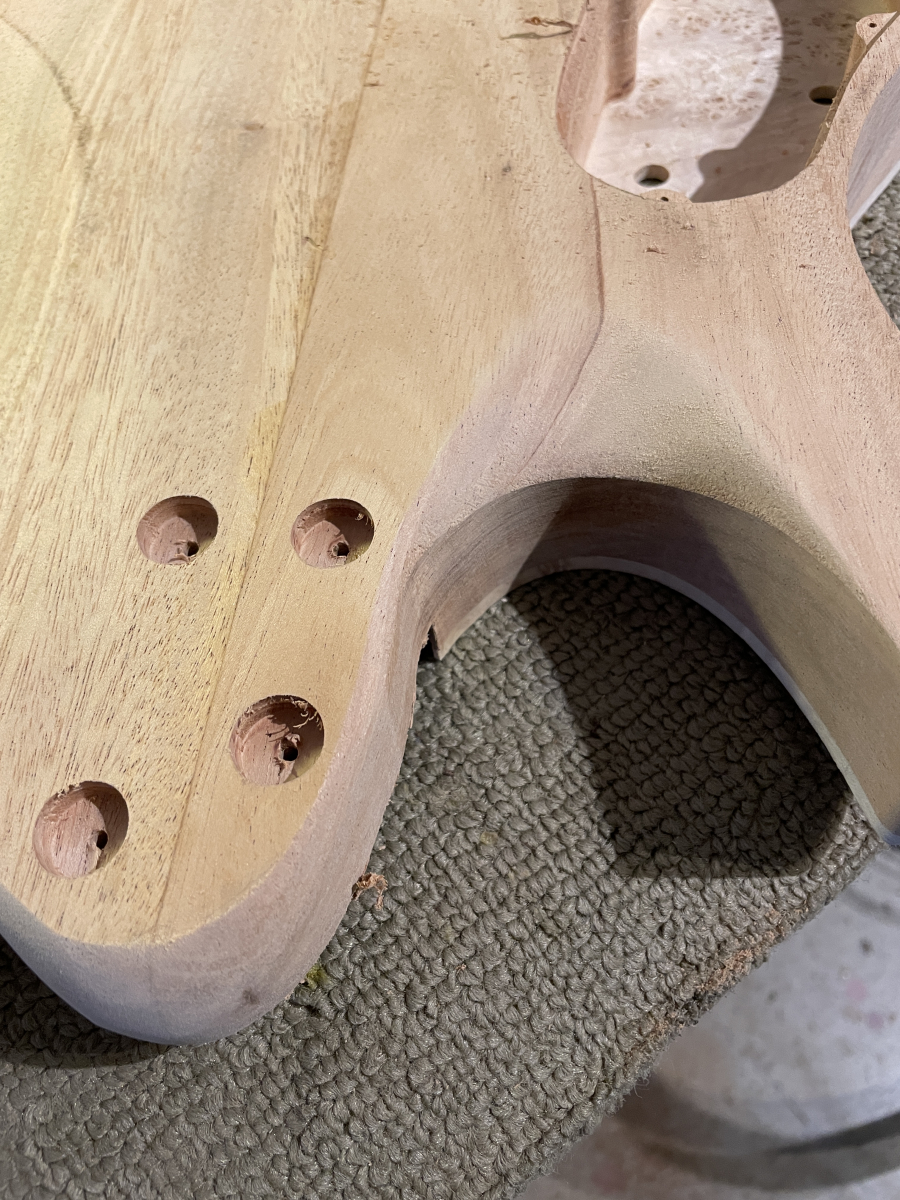

A este punto direis, de hecho algun forero lo comento, que el echaba de menos algun rebajito por aqui, algun rebajito por alla, y a mii estos rebajes me gusta hacerlos a mano, me da la sensacion que van a quedar mejor y voy a invertir menos tiempo haciendolo a mano que tiempo en diseño 3D para que quede perfecto. Ademas a quien vamos a engañar, si lo que nos gusta es precisamente esto, el trabajo con herramientas manuales, escofina, cuchillas, cepillo, creo que es lo mas satisfactorio.

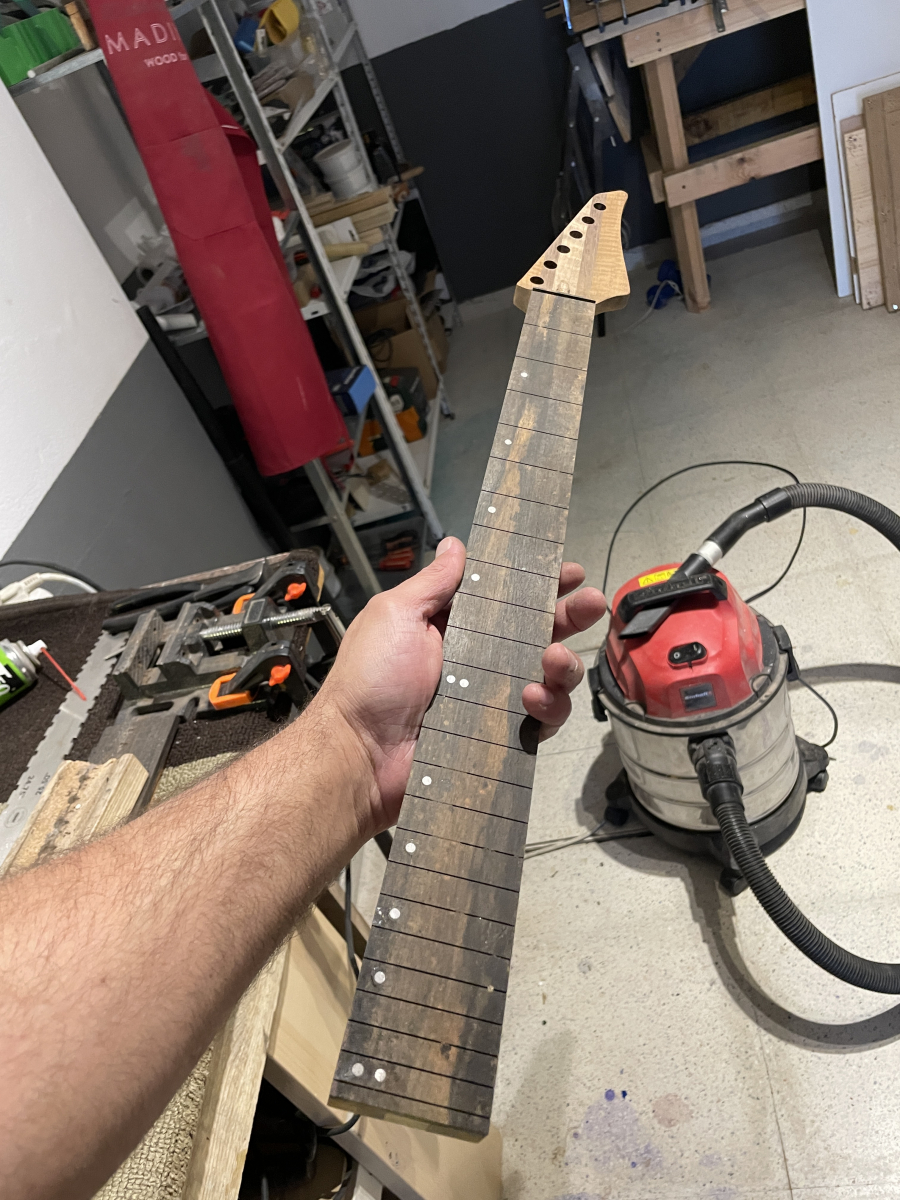

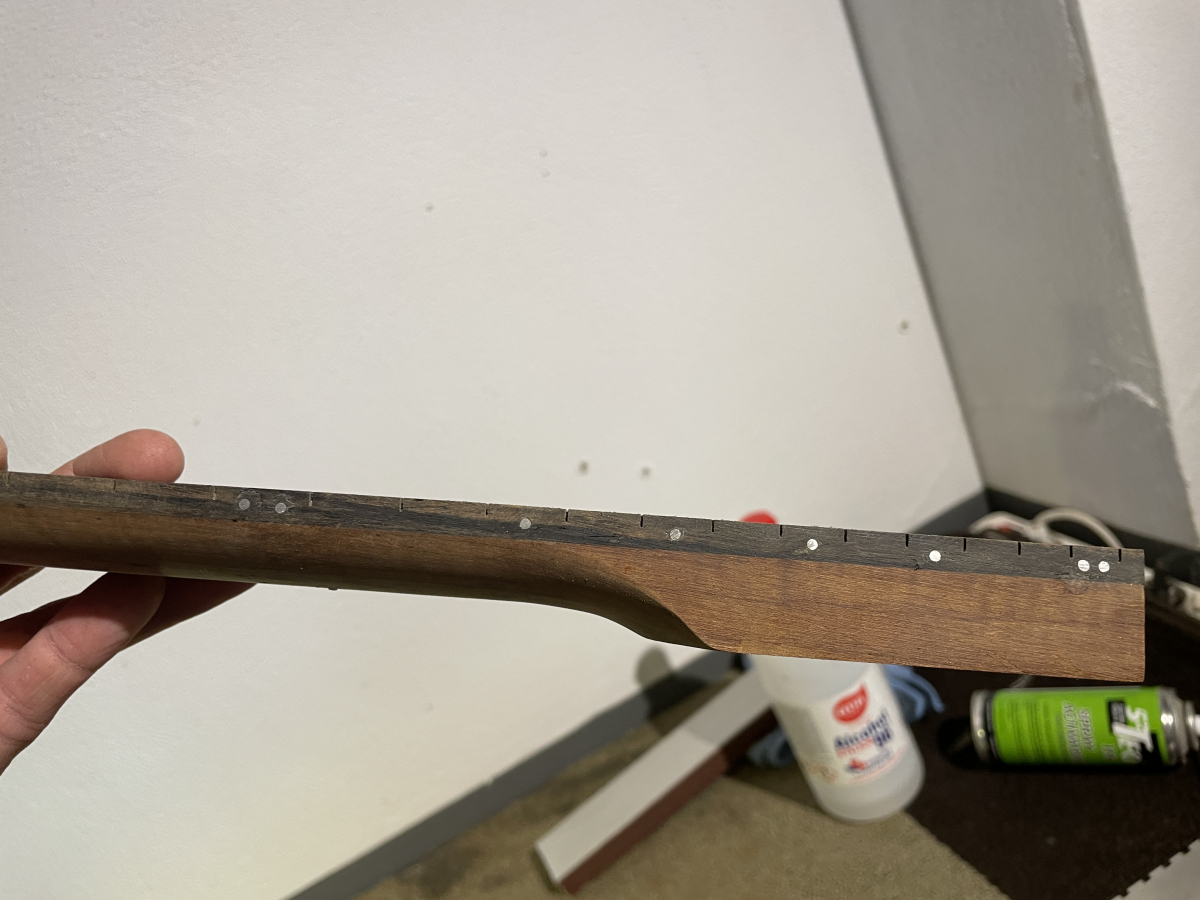

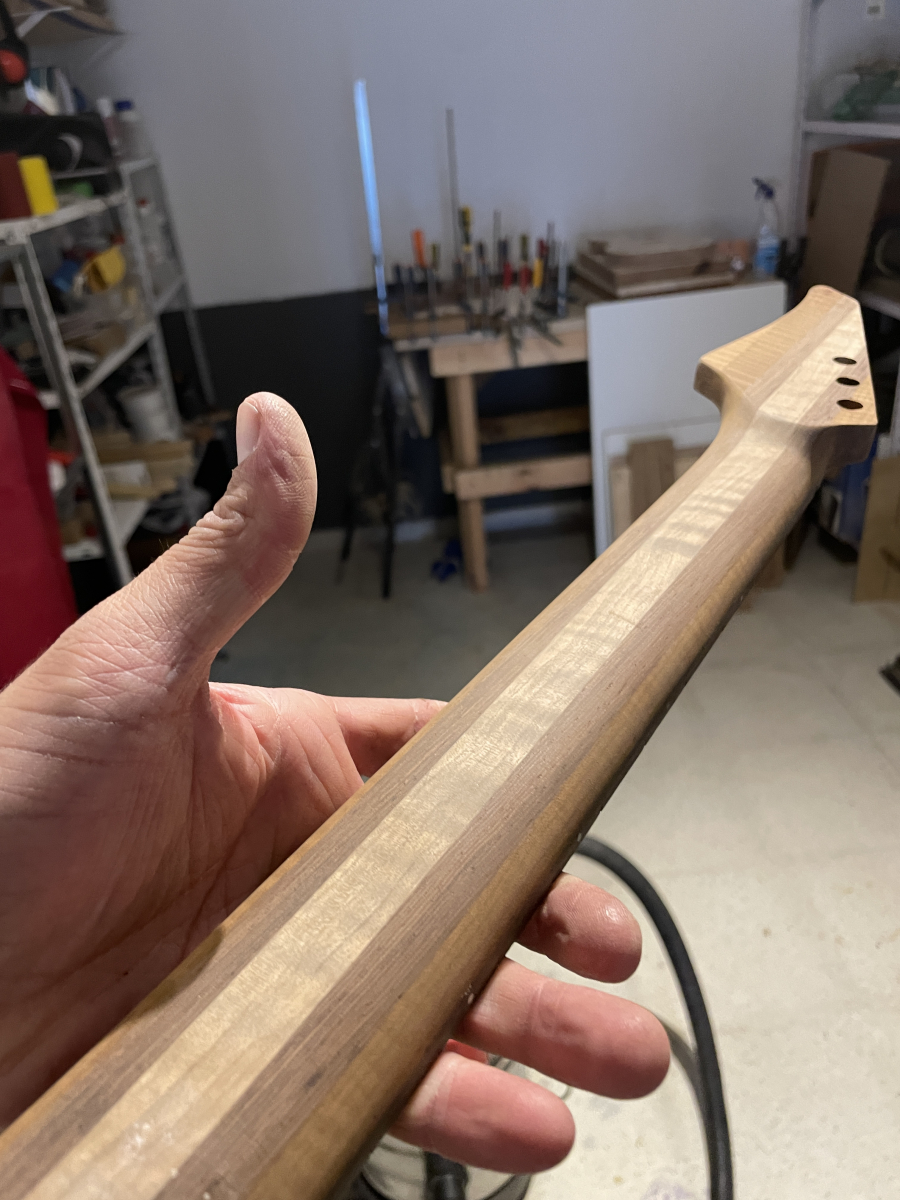

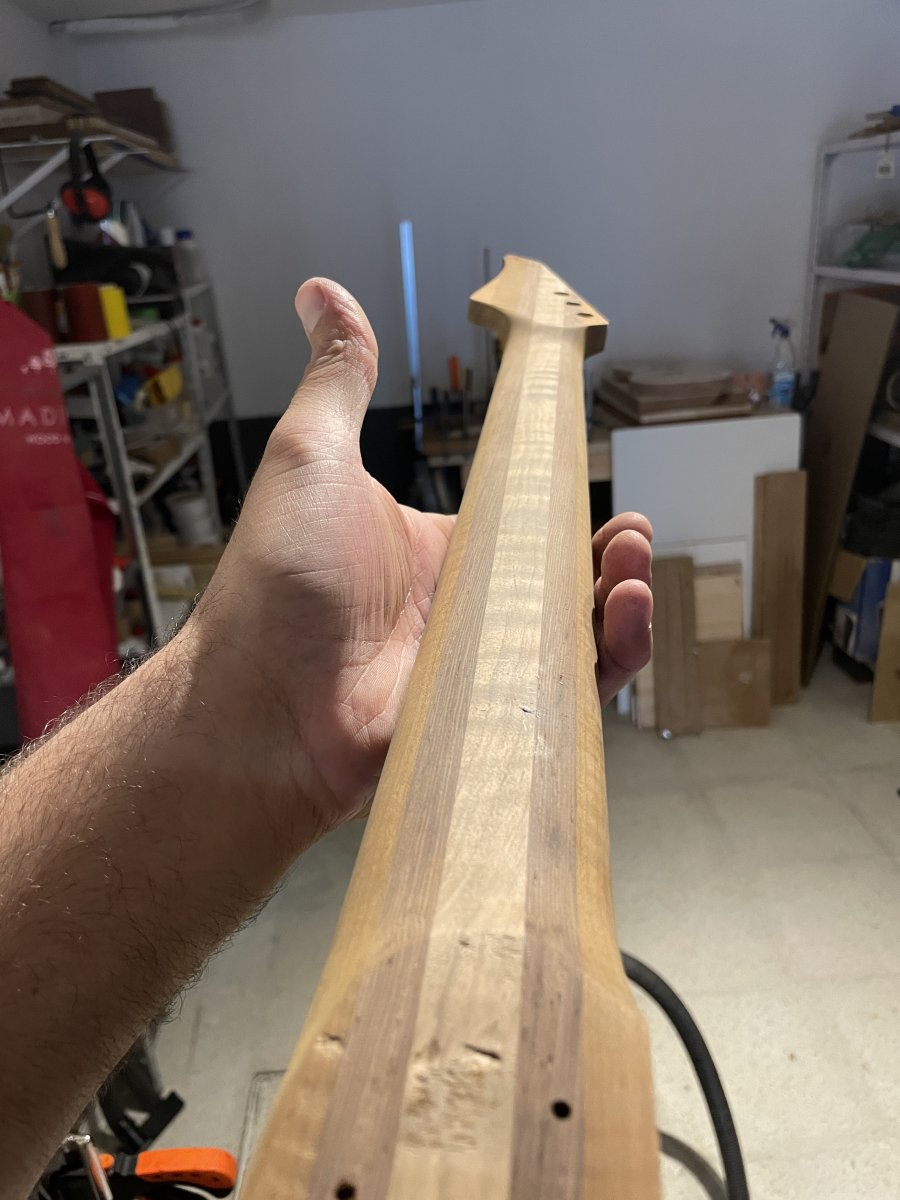

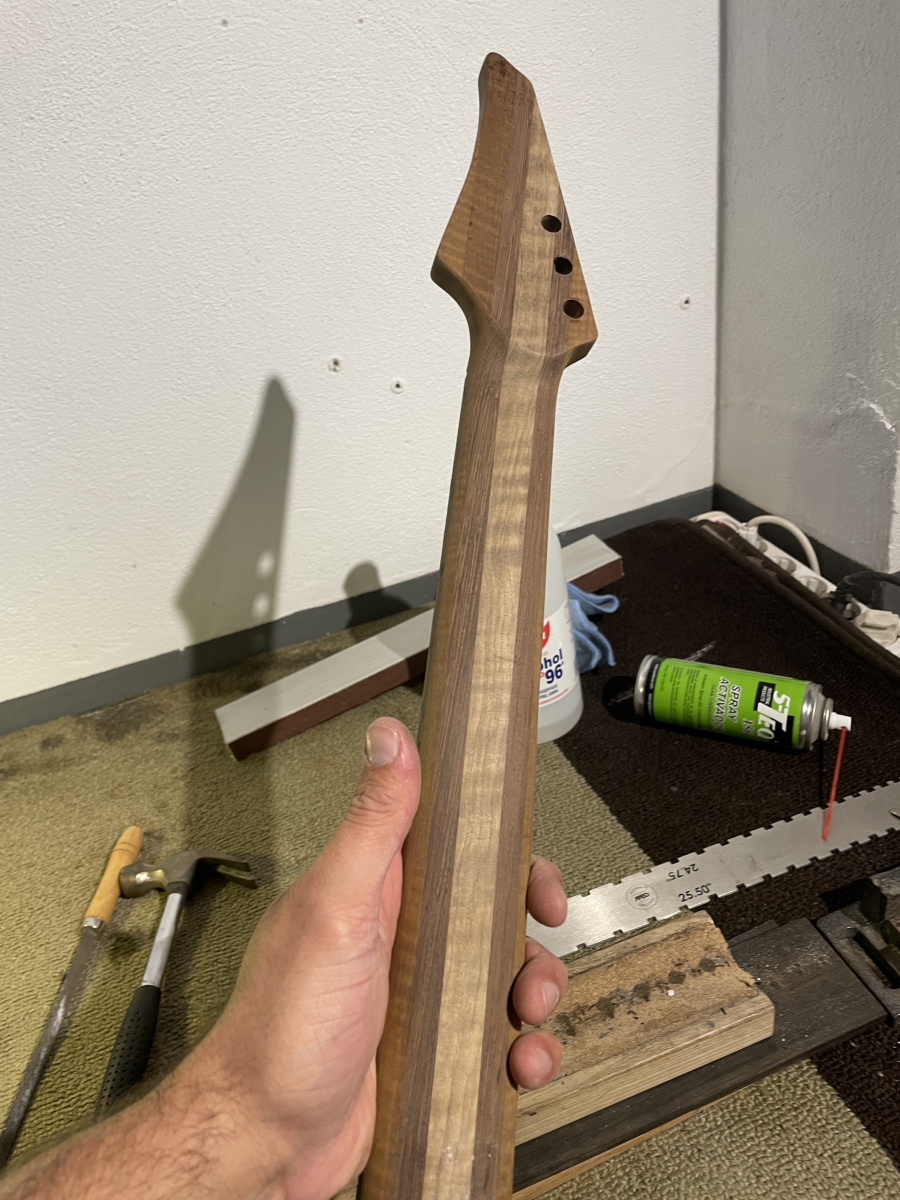

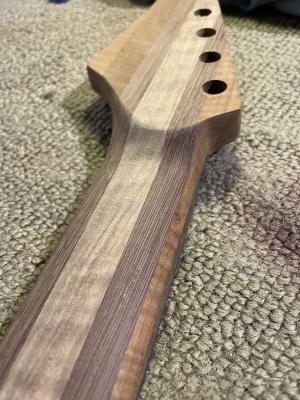

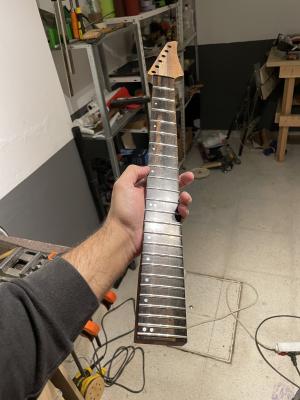

Lo siento que no hice fotos al mastil encolandose pero bueno... tampoco creo que molan mucho las fotos de un monton de sargentos/gatos a la madera... XD , aqui vamos con el trabajo del mastil... ya mastil y diapa encolados con inlays de aluminio y lijado del mastil... no es por nada pero los mastiles son mi especialidad...






Y hasta aqui compañer@s, muy pronto os traere fotitos del nivelado de trastes, acabado de la guitarra y montaje definitivo. Que el plan es que este fin de semana quede lista la guitarra para que el Lunes vaya camino de su nuevo dueño!

Un saludo y que cobreis todos a final de mes :D!!
Archivos adjuntos ( para descargar)
Subir
8
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • PRS SE CE 24 BR
    622 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
ferchomoraband
#26 por ferchomoraband el 30/11/2023
Eeeeeeeeeeeeee cabron@s que pasais a ver el post y no decis nada!! xD

Venga a ver si esta noche me animo y os subo el ultimo update antes de comenzar a montar :) ...

BTW, menos mal que llego el final del mes, que gusto da cobrar xD!! :calor:

Un saludo!
Subir
kodro2
#27 por kodro2 el 30/11/2023
Qué pena. He llegado 3 semanas tarde para poder protestar energicamente por el puente. TREMOLO ......... SIEMPRE¡¡¡¡¡¡¡¡¡¡¡¡ Si hace falta ya se bloqueará.

Pd1. Pregunta un poco de ignorante ¿para qué hace falta un string tree o retenedor de cuerdas usando puente fijo? Si no me equivoco lo ponia en el primer post. En serio. No lo sé

Pd2 PINTAZA joder.
Subir
ferchomoraband
#28 por ferchomoraband el 30/11/2023
kodro2 escribió:
Qué pena. He llegado 3 semanas tarde para poder protestar energicamente por el puente. TREMOLO ......... SIEMPRE¡¡¡¡¡¡¡¡¡¡¡¡ Si hace falta ya se bloqueará.

Pd1. Pregunta un poco de ignorante ¿para qué hace falta un string tree o retenedor de cuerdas usando puente fijo? Si no me equivoco lo ponia en el primer post. En serio. No lo sé

Pd2 PINTAZA joder.


Jajajajaja me gusta tu forma de pensar compi! Me cuadra , pues en principio el diseño inicial era con tremolo , pero tenía todas las piezas de puente fijo, así que para qué seguir gastando… 🤣

Lo que dices del retenedor, no tiene que ver con mantener la afinación pero si tiene que ver más con el ángulo de la cuerda con respecto a la cejuela, si la clavija queda muy alta la cuerda se puede salir de la cejuela con la propia vibración de la cuerda, por eso el retenedor de cuerda, para bajar esas cuerdas y que tengan un ángulo más pronunciado, como las strato o teles. También se puede resolver con los clavijeros “staggered” que tienen diferentes alturas, pero estos que tenia no son así, son normales.

Un saludo!
Subir
1
kodro2
#29 por kodro2 el 30/11/2023
#28 Chico lo que se aprende preguntando. Gracias :D
Subir
1
ferchomoraband
#30 por ferchomoraband el 03/12/2023
Episodio 3: "Nivelado de Trastes y Montaje Final"

Buenas buenas querid@s amig@s!! espero que esteis pasando un buen comienzo de Diciembre, ese mes tan familiar, tan de comilonas, regalos, movidas familiares y un largo etc..

Me complace enseñaros ya la ultima fase de este proyecto. Sinceramente quede suuuuuuuper contento con ella, me gusto muchisimo como quedo, eleccion de maderas, sonido de la guitarra. Al final con estas specs simples pero resultonas, tenia bastante claro que iba a quedar contento con el resultado asi que vamos a tope.

Este episodio pues va bastante a toda pastilla, simplemente nivele los trastes, y cuando me quise dar cuenta estaba ya dando aceite al mastil, asi que me lie la manta a la cabeza, y le di el color... eso si espere un par de dias para dar el aceite y luego la cera. Ya como el dia siguiente si fui a montar la guitarra, que tenia que hacerle la cejuela de hueso y pues montarla como tal.

Salio todo bastante guay! repito, estoy muuuuuy muy contento.

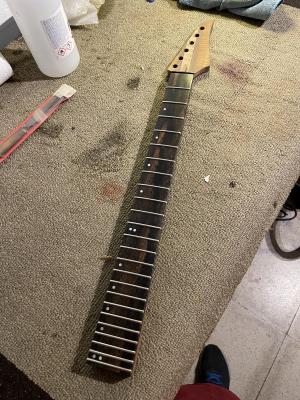

Comenzamos, Aqui podeis ver que ya los trastes estan pulidos, por lo tanto ya estan nivelados :).

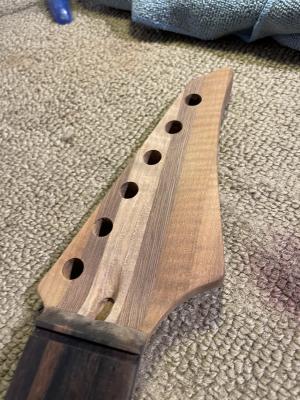

Luego emos un poco el mastil antes de dar aceite , lijado a grano 600.







Ahi podeis ver que me cayeron un par de gotas de tinte negro en la tapa pero no pasa nada xD!....

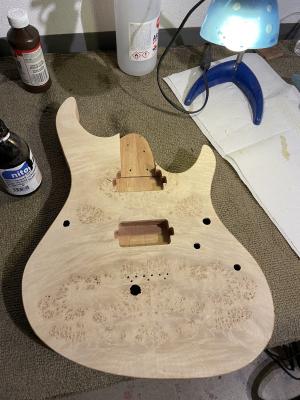

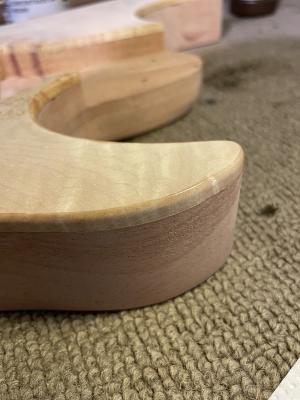

Aunque no es tapa flameada, si que tiene un bonito binding, y la verdad queria ese efecto de binding natural. Con aceite es un poco mas complicado porque al dar el aceite se corre el riesgo de levantar el color, entonces decidi hacerlo como cuando lo barnizo, cubrir con un poco de tapaporos nitro el binding, y luego dar el tinte y luego raspar con una cuchilla para finalmente dar el acabado final.

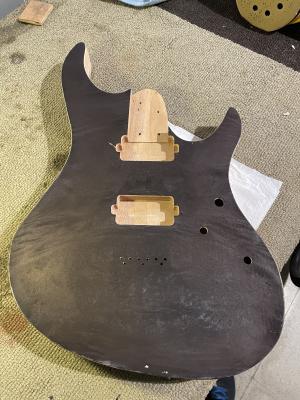

Damos el color negro tizon.

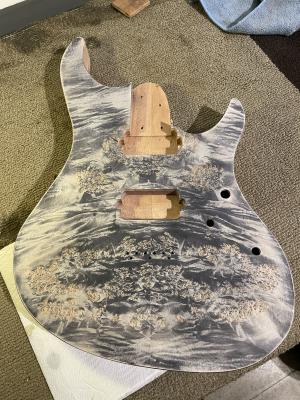

Luego lijamos y mirar que espectacular la veta y la raiz, la verdad que casi que este color asi tal cual, hubiese quedado tambien increible...

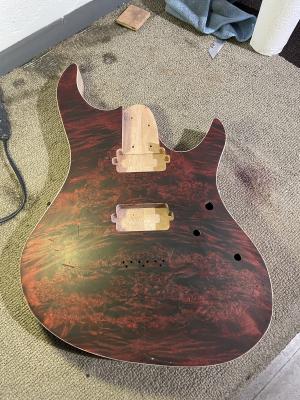

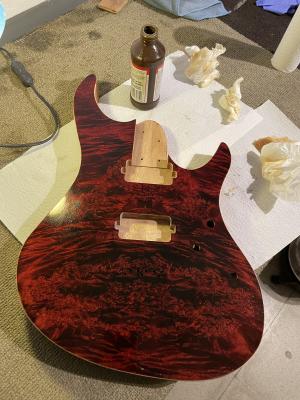

Luego damos el Fire Red, que primero se da naranja, y luego el rojo.

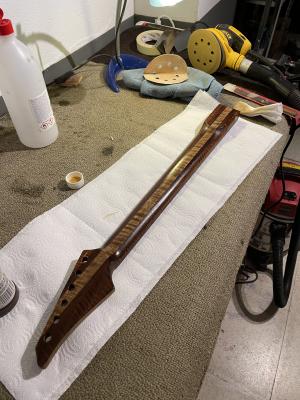

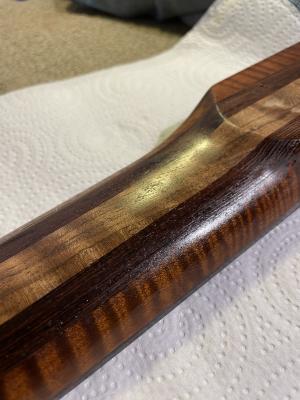

Y ya finalmente el Aceitito.

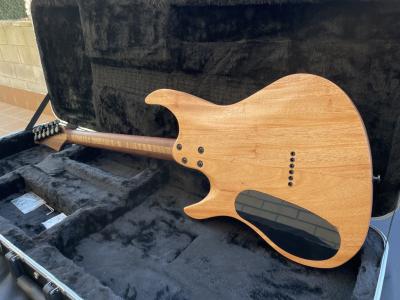

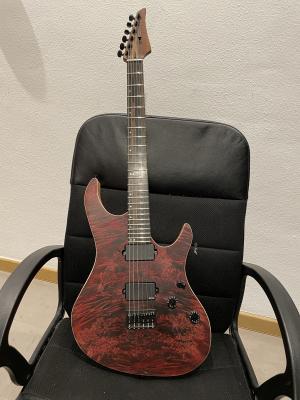

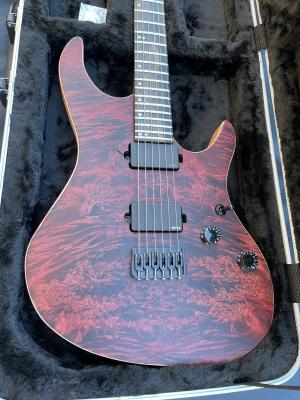

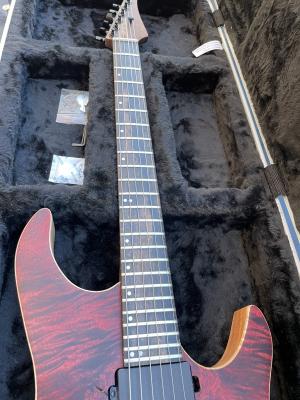

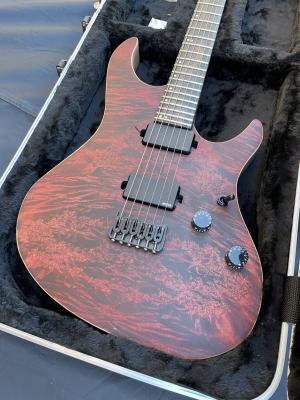

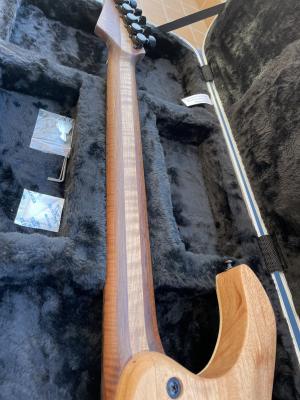

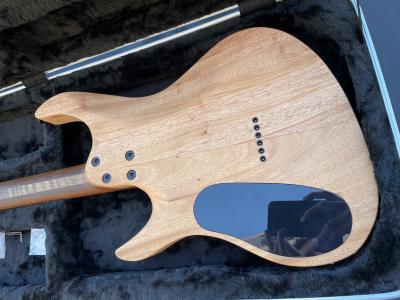

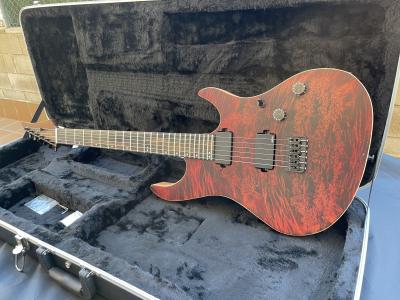

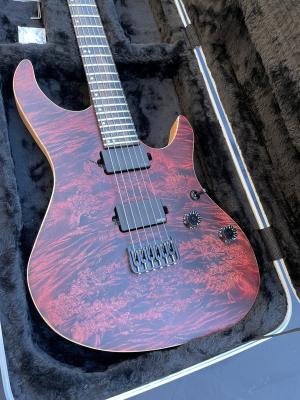

FOTOS FINALES











Bueno familia! Espero que hayais disfrutado del post, y que os haya gustado la guitarra. Si no os ha gustado lo siento, peor igualmente agradezco vuestro apoyo!

Un abrazo grande a tod@s! y pronto os subire video de una prueba de guitarra con sonido!
Archivos adjuntos ( para descargar)
Subir
8
Jorge
#31 por Jorge el 03/12/2023
Preciosa :hola:
Subir
Bernardo
#32 por Bernardo el 03/12/2023
Espectacular Fer!!!👏👏👏 :rock:
Ha quedado preciosa :aplausos:
Subir
bosetuno
#33 por bosetuno el 03/12/2023
La virgen. Mama mia. Esa tapa me gusta muuuucho Fer. Es muy diferente a lo q sueles hacer
Subir
Ricardo_R
#34 por Ricardo_R el 03/12/2023
Preciosa!
:rock:
Subir
nolas
#35 por nolas el 03/12/2023
Vaya Pasote
Subir
ferchomoraband
#36 por ferchomoraband el 03/12/2023
VIDEO TEST

Lo prometido es deuda compañeros, aqui teneis mi probre cuerpo decadente tocando algunos "chugs".

A disfrutar!
