No logro conectar correctamente un switch de cuchilla

Hola Señores! Mi nombre es Kevin Waldo, tengo 18 y soy Mexicano.
En este mi primer post, solicito su ayuda para conectar un switch a la guitarra que estoy construyendo:

Tiene: 2 pastillas, 1 Sencilla y 1 Humbucker que era de una Washburn. Puente TOM (Tune-O-matic), 24 trastes, killswitch. 1 volumen 2 tonos. n_n.

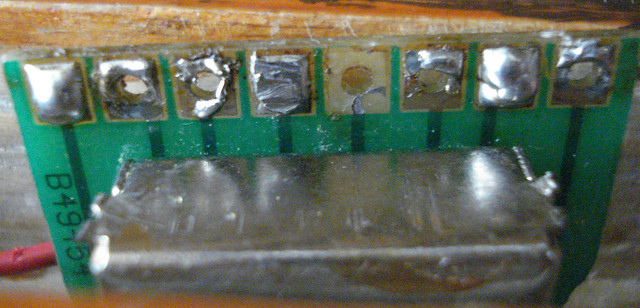

Ya trate de conectarla 2 veces siguiendo esquemas de Seymour duncan y GuitarElectronics, pero ninguno me sirvio. Creo que el problema es el switch, es tipo 'blade', pero es tipo Asiatico y tiene las 'patas' en una sola fila:




En estos esquemas se muestra como quiero que quede:

[ Imagen no disponible ]

Estos dos son iguales, pero uno tiene Toggle switch (tipo LesPaul) y el otro lever Switch:

[ Imagen no disponible ]

[ Imagen no disponible ]

Cual me recomendarian usar?
Alguien me podria enseñar como "traducirlos" a un esquema?

>Gracias de antemano

Tienes que usar el tercer esquema. Para establecer las equivalencias de patillas entre tu selector y el tipo Fender del esquema necesitarás un polímetro (si no tienes una pila con una bombilla pequeña te hará el apaño para ver por donde va la señal)

Ambos selectores tienen 8 contactos que corresponden a un doble conmutador de tres posiciones, es decir los ocho contactos son como dos veces el esquema de debajo:
pos1 ----o
pos2 ----o o---Comun
pos3 ----o
(al mover el selector conecta el comun a una de las 3 posiciones)

En el del tercer esquema (tipo fender) son:
. . . . . . . . . |o--- comunB
pos1A------o|
. . . . . . . . . |o---pos1B
pos2A------o|
. . . . . . . . . |o---pos2B
pos3A------o|
. . . . . . . . . |o---pos3B
comunA---o|

En el tuyo es probable que los comunes sean los del centro, pero tendrás que comprobarlo. Por cierto, el quinto conector tiene pinta de haber perdido la pista de cobre por lo que no habrá contacto...

Un saludo,
Manu
