bueno es bastante simple en realidad así que lo voy a volver a explicar pero con unas fotitos para que quede bien claro ( uso las fotos de un famoso boss ds 1 ya que esta todo muy bien señalado en ese pedal )

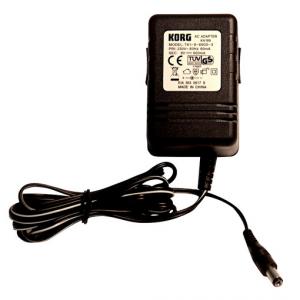

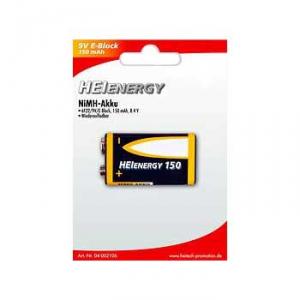

los pedales se alimentan de 2 formas o con pilas ( que se colocan dentro del pedal qeuitando la tapa trasera ) o con fuente de 9volts generalmente ( digo genralmentep or qeu ahi de otros voltagens ocmo 12 o 18 volts ) la cual conectas a la entrada mas pequeña del pedal.
foto de la entrada de 9volts
Imagen no disponible
en esa ranurita enchufas el adaptador para que tenga corriente el pedal, eso si fijate qeu siempre la polaridad sea la correcta ( ahi pedales con positivo al centro otros con el negativo.
depsues vas a ver que por lo genral los pedales se le conectan dos cables de instrumentos esto es para puentear entre el instrumento y el amplificador, estas entradas son 2 Input y output:
input: pones el cable a la guitarra
output: es el cable que va al ampli
foto del pedal conectado
eso es basicamente la conecion y nos queda una cosa asi
Fuente 9volt
-
-
-
v
Amplificador ------------------------ Pedal ----------------------------- Guitarra
una vez este todo conectado sabremos uqe el pedal funciona cuando pisemos el swich y el led indicador encienda
espero se entienda el diagrama XD.
LA diferencia entre positivo y negativo es justamente la polaridad del pedal, como son circuitos se hacen mediante cálculos y la polaridad es crucial en el calculo para que no halla ruidos y al funcionamiento ( es un calculo perfecto y la polaridad interfiere en el resultado ). Ahora fijate siempre uqe polaridad es por que si conectas un pedal a una fuente incorrecta se termina qeumando
no es nada complicado en realidad pero parece complicado sobre todo cuando vemos esas peraledas completas con muchos pedales y muchos cables que nos termina confundiendo pero el poseso es casi instintivo
un saludo rocks90s
