Problema con electronica en pastillas EMGs

NecronoiD
#1 por NecronoiD el 17/04/2018
Buenas,

Estuve haciendo pruebas con las pastillas de una guitarra y al volver con las EMGs me he dado cuenta que he tenido que dejar algo mal pero no se muy bien que ha podido ser. El tema es que suena aparentemente bien pero cuando la enchufo al DAW vi que el muestreo de la guitarra no es como debiera ser. Aqui dos ejemplos de una con 707 en puente y mastil y la otra con la combinacion 707 y 81:

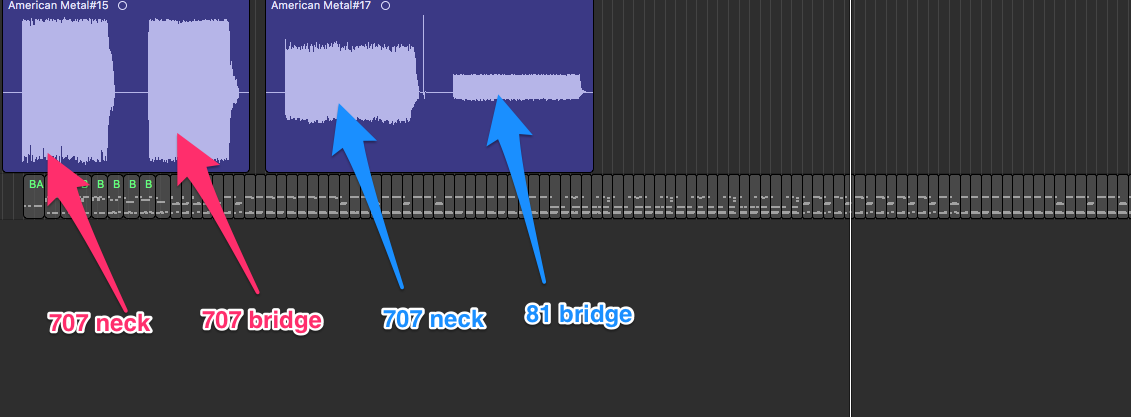

Como veis, la primera guitarra con EMGs 707 tiene un muestreo uniforme, tanto en mastil como en puente. Sin embargo la segunda, con 707 en el mastil y 81 en el puente es mas tenue, sobre todo la 81 que parece que no tiene fuelle, y en la grafica se puede apreciar que no llena bien la parte inferior. Tambien se puede ver el ruido que hace cuando cambio de pastilla, cosa que en la primera no pasa. Las pilas estan intercarmbiadas en ambas y ocurre lo mismo asi que de la pila no parece que es.

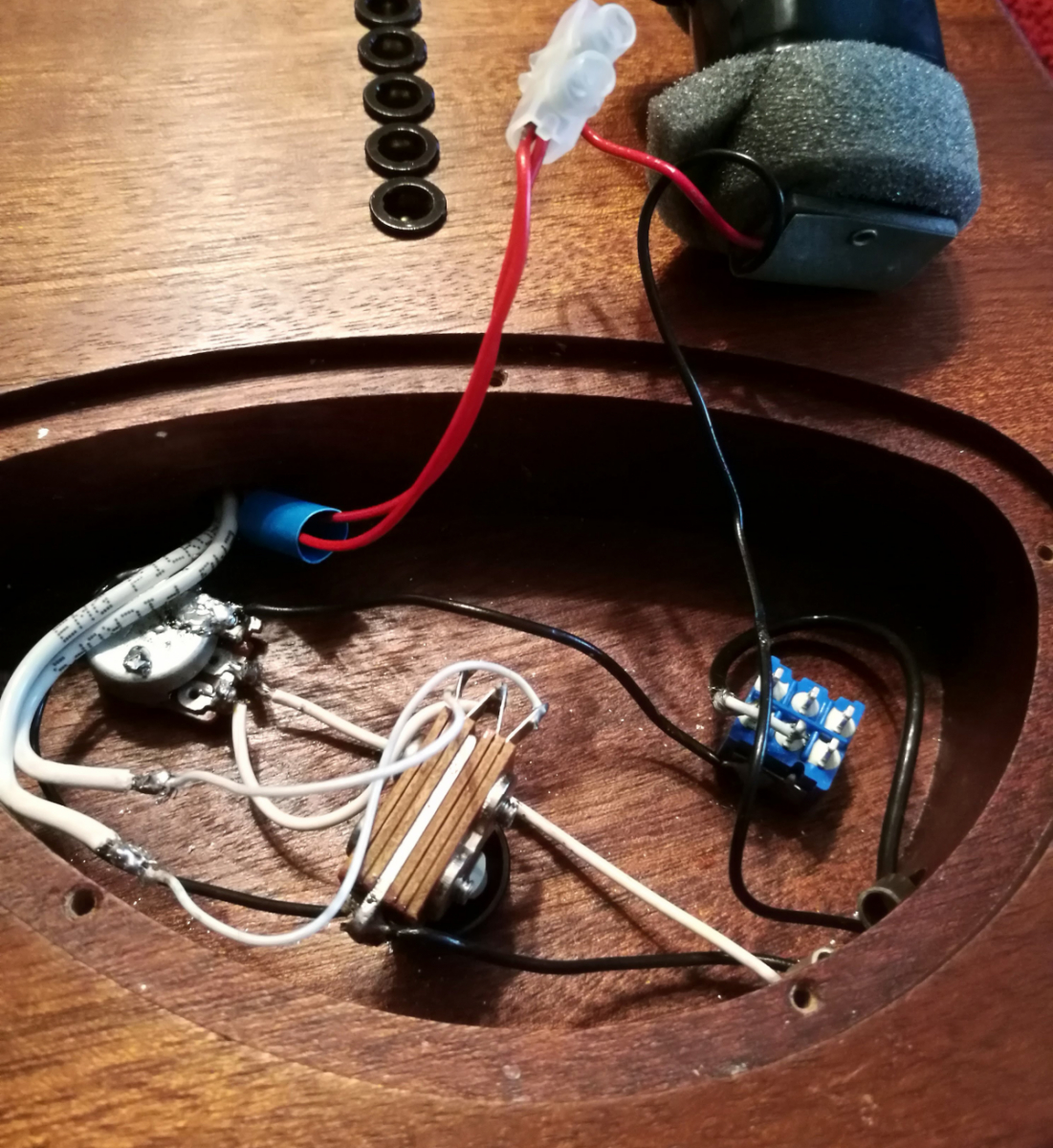

El cableado es el siguiente:


Originalmente los cables blancos de las pastillas iban soldados al pote tb, pero de este modo no suena. La clema de los cables de la bateria esta a modo provisional, la dejare bien mas adelante. Tambien comentar que la configuracion de ambas e la misma, con kill switch.

A ver si os ocurre algo y me podeis echar un cable
Subir
OFERTAS Ver todas
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    189 €
    Ver oferta
NecronoiD
#2 por NecronoiD el 19/04/2018
Lanzo un par de preguntas al aire ¿Tendria que ir soldados los cables al pote si o si o van directamente? ¿Podria ser algo del jack tambien? (aunque lleva un switchraft bastante decente)
Subir
KuRi
#3 por KuRi el 27/04/2018
Lo de los cables blancos soldados al pote es fundamental, pero sólo la tierra, es decir, la malla external, no la señal. Si sueldas la señal, es obvio que no suene. Si no lo haces con la malla como te digo, no estás poniendo las tierras correctamente, y de ahí el ruido y los problemas :)
Subir
NecronoiD
#4 por NecronoiD el 27/04/2018
KuRi escribió:

Lo de los cables blancos soldados al pote es fundamental, pero sólo la tierra, es decir, la malla external, no la señal. Si sueldas la señal, es obvio que no suene. Si no lo haces con la malla como te digo, no estás poniendo las tierras correctamente, y de ahí el ruido y los problemas


Gracias, algo de eso tenia que ser. ¿A que te refieres con la malla externa? ¿Dentro del cable blanco EMG que viene de las pastillas vienen dos "conexiones" diferentes?
Subir
ArsNatura
#5 por ArsNatura el 27/04/2018

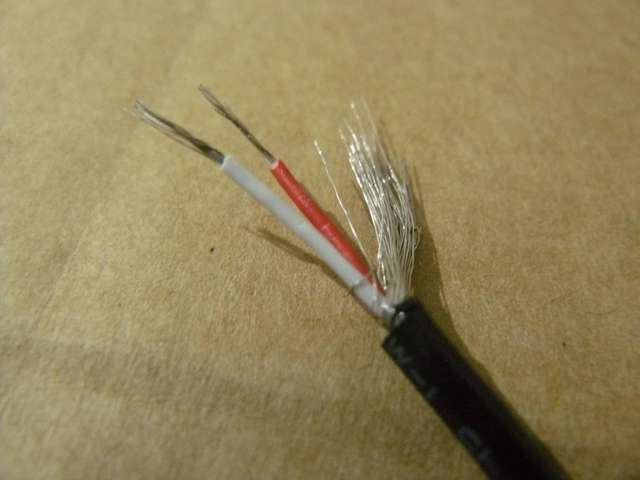

El compañero se refiere a esos "pelillos metálicos" que tienes cortados casi a ras de la cubierta plástica del cable... se trata de una "malla" que recubre a los otros dos cables y tiene la misión de apantallar el cable y, además, en este caso, debe ir conectada a tierra. En esta foto (que es de otro tipo de cable), puedes apreciarla:

Subir
NecronoiD
#6 por NecronoiD el 27/04/2018
Ahora lo veo claro. En otras pastillas si se veia evidente la diferencia de la malla al cable. En este caso no me parecio verlo, pero lo revisare con calma.

Muchas gracias a los dos por la ayuda :)
Subir
KuRi
#7 por KuRi el 30/04/2018
En el cable EMG por dentro sólo va un cable, el blanco (el rojo no existe), y la toma de tierra es directamente esa malla :)

Subir
NecronoiD
#8 por NecronoiD el 30/04/2018
KuRi escribió:

En el cable EMG por dentro sólo va un cable, el blanco (el rojo no existe), y la toma de tierra es directamente esa malla

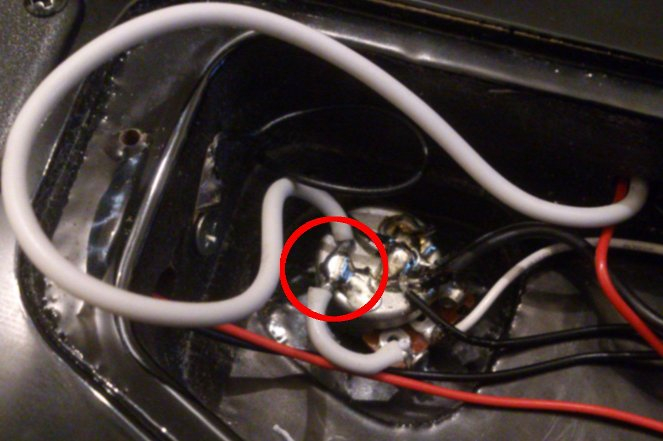

http://i61.tinypic.com/2djcq41.jpg


Efectivamente eso era. En algunas pastillas la malla aislante era mas evidente aqui estaba todo bastate compacto. Ya esta todo arreglado muchas gracias por la ayuda
Subir
