Proco Rat Bien facil

titolito
#25 por titolito el 19/09/2011
como hiciste la conexion dpdt y audio ademas porque no el capacitor de 30???
Subir
OFERTASVer todas
  • -21%
    Peterson StroboClip HD
    38 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
jonhy_greenwood
#26 por jonhy_greenwood el 30/01/2012
#25 Cuando utiliza el integrado 741 o algo así no necesita compensación.. entonces se quita del esquema el capacitor de 30pF. La conexión o cableado puedes verlo en el adjunto (extraído de guitargadgets).
Archivos adjuntos ( para descargar)
ggg_rodent_lo.pdf
Subir
titolito
#27 por titolito el 31/01/2012
oye si no tengo el 3 dpdt seria problema con uno de 6 patitas ya que lo hago asi y no me funciona el esquema de tone pad ademas he visto en un foro de taringa donde un switch de 12 patitas lo usan como 3 dpdt diciendo sus patitas equivalentes serviria lo busco y pego la imagen y si pudieras darme tu punto de vista ya que lo ha hecho y no me ha funcionada
Subir
jonhy_greenwood
#28 por jonhy_greenwood el 31/01/2012

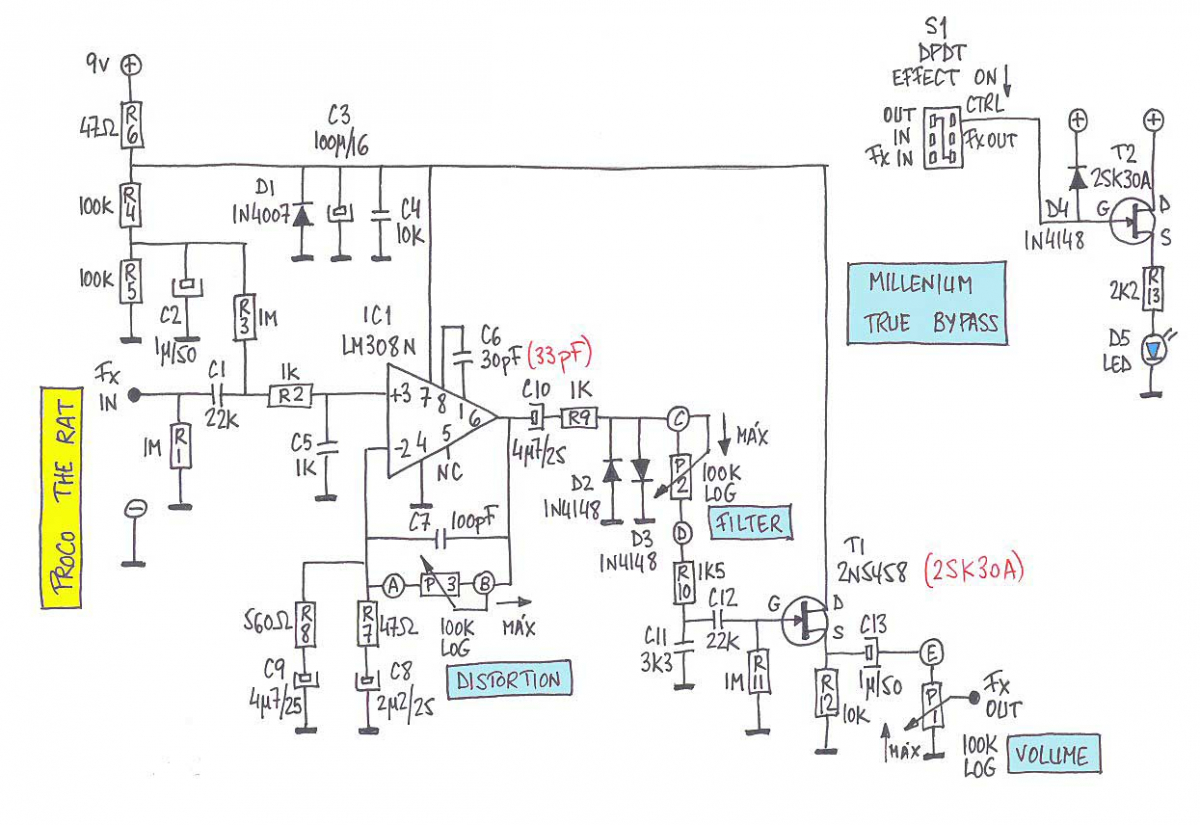

#27 Si tienes un switch de solo 6 patas, te conviene hacer el millenium by pass.. puedes verlo en la web de pisotones, aquí tienes un esquema del RAT con el millenium:

Subir
titolito
#29 por titolito el 31/01/2012
ok muchas gracias Jonhy creo que retomare el proyecto ya que lo habia dejado de lado y te pregunto donde tenga duda
Subir
jonhy_greenwood
#30 por jonhy_greenwood el 31/01/2012
No hay problema compañero
Subir
dmetalpunk
#31 por dmetalpunk el 12/12/2012

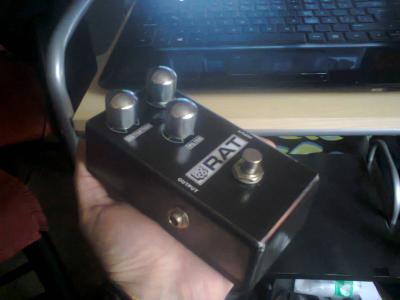

hola a todos!!! al fin pude armarme uno! lo arme de acuerdo a lo que subió ppaappoo solo que no conseguí 2N5458 y le puse MPF102 ya que leí por ahí que iba lo mismo, también cambie el potenciometro de "filter". lo arme en una caja de aluminio e imprimí en papel adhesivo las letras y eso(lo diseñe con corel draw), acá les muestro como quedo....
y acá como suena, lo mas importante!!!
Subir
GEORGE7196
#32 por GEORGE7196 el 17/07/2014
hola a todos

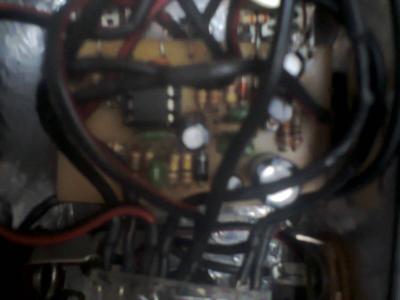

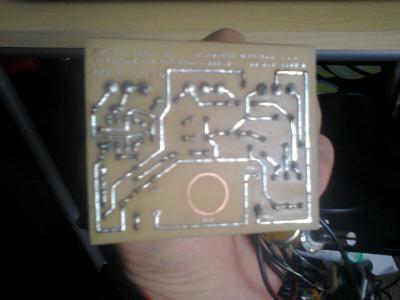

he fabricado 4 RAT de tonepad y por encargo pero el 5to ya me lo quede para mi....... y tengo otro que lo tengo conectado directo ya que no me han llegado los switch y lo mas elegante es que es el CLON perfecto de un RAT original esto quiere decir que lo tome de una placa de un RAT original...... y con los componentes tal cual..... aunque el de tonepad no tiene nada que envidiar.... tienen los mismos componentes y los 2 suenan igual....... Y OTRA COSA que los dos me sonaron de una..... osea que ¡¡¡¡¡¡¡¡VERIFICADOS!!!!!!!

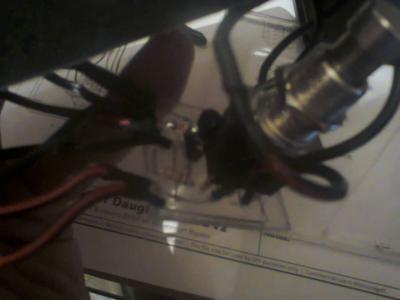

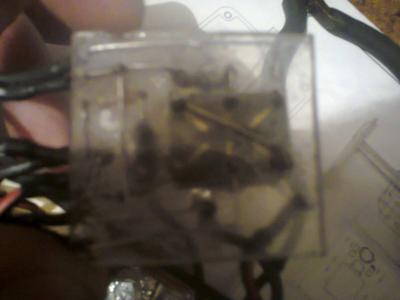

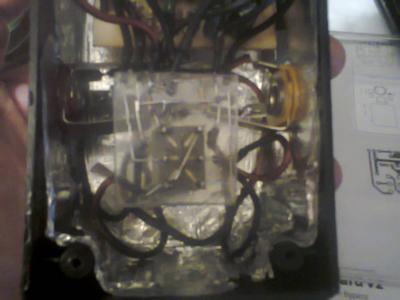

ahhh una cosa mas..... tengo mas pedales funcionando con 3PDT para este me toco con DPDT y hacerle el MILLENIUM 2 y funciona de lujo..... y para mi clon exacto le pondre 3PDT

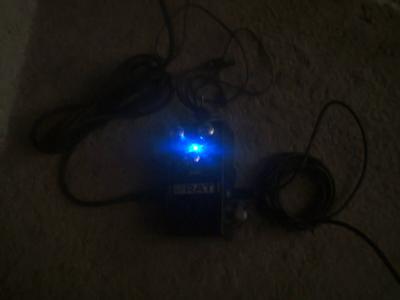

subo fotos y opinen

saludos desde COLOMBIA
Archivos adjuntos ( para descargar)
Subir
