Proyecto Marshall Lead Mosfet Pedal

he tenido wah wahs antiguos que los llevaban, se necesitan unos trafos minúsculos. pero claro ya no seria en una 1590B

toni diaz escribió:

he tenido wah wahs antiguos que los llevaban, se necesitan unos trafos minúsculos. pero claro ya no seria en una 1590B

Bueno, como lo monte cada uno es cosa suya, la pcb la puedes alimentar perfectamente con una fuente lineal si quieres. Ni siquiera necesita ser simétrica.

ya, ya claro. Era por darle una vuelta de tuerca mas

#807 gracias por la sugerencia Toni, desde luego una fuente lineal te quita de historias de ruido de conmutación. Claramente tiene sus ventajas

toni diaz escribió:

ya, ya claro. Era por darle una vuelta de tuerca mas

eso es lo que mas me gusta

toni diaz escribió:

Oye esta moñada la habéis tenido en cuenta?
Es que ya van tantos post que me pierdo

eso me interesa, ¿seria una fuente de alimentacion de 24v con una toma central a masa?

Quiero decir, seria primario a 230v y secundario 24v entre los pines de las esquinas y 12vAC entre una de las esquinas y el pin central.

Lo pasamos a corriente continua 12vx1.41=16.92vDC, y luego el 7815 y el 7915 te saca uno 15v en positivo y 15 en negativo.
¿esto es justamente lo que hace la fuente de alimentacion de un amplificador de guitarra de transistores tipo a los peavey y los marshall de transistores tipo valvestate verdad?


¿como crees tu que iria esto uniendo el secundario de dos trafos de 12v de halogenos en erie, conseguiriamos los 24v?

TonyGT-Ibiza escribió:

¿esto es justamente lo que hace la fuente de alimentacion de un amplificador de guitarra de transistores tipo a los peavey y los marshall de transistores tipo valvestate verdad?

Yo diría que sí

te lo digo por que he abierto muchos peavys de transistores y marshall y casi todos son iguales, 15+ 0 -15v, en eso coinciden sobre todo esos amplis de transistores de los años 90.
Tu ves? los amplis pequeñajos estos de 10 watios que llevan el TDA2030 esos no llevan estas fuentes, esos llevan fuentes normales de positivo y masa.

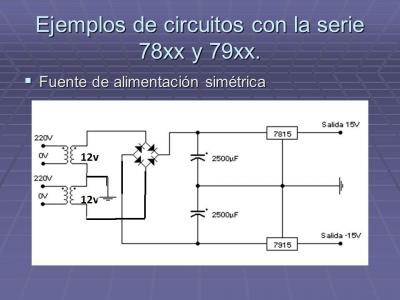

Seria algo asi, dos trafos de lamparas halogenas con los secundarios unidos en serie, piensa que esos 12vAC al desde que salen del puente de gahertz hasta que entran en el 78xx y el 79xx se te ponen en casi 17v en negativo y otros tantos en positivo.

Ah, yo pensaba que con trafos de 12VAC no te llegaría para los +15/-15V en la salida. Mola lo de usar dos trafos en serie

no se si eso que he dibujado sirve, yo creo que si, ademas que cada trafo de estos es de 3 y 4A, quiere decir que si cae en tus manos un amplificador de guitarra tipo valvestate con el trafo jodido, con esto podrias apañar un trafo nuevo, estoy seguro que estos dos trafos suministran mas amperaje del que pueda necesitar un marshall de 80w.

Y las fuentes esas ya has visto lo facil que es conseguirlas, en todas las ciudades de españa por wallapop las estan vendiendo a 1 euro de segunda mano.

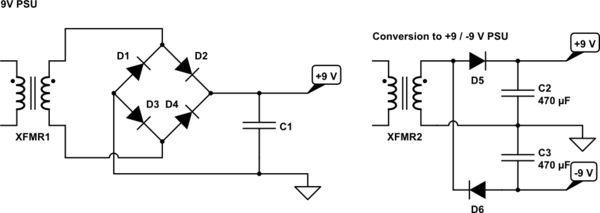

Había también un diseño de fuente simétrica con trafos sin tap central... ahora te pongo la foto

Pero con un solo trafo necesitas uno del doble de voltaje, no había caído en eso
