Proyecto Marshall Lead Mosfet Pedal

Sin problema

Coméntanos si crees que a 9V cambia el carácter/tono del pedal por favor

Donde estan los avlore de r1, r2 y los condensadores. No los encuentro

Part Value
C1 1uF
C2 100uF (25V)
C3 10uF
C4 100nF
C5 10nF
C6 2.2uF
C7 100pF
C8 1uF
C9 22nF
C10 2nF
C11 220nF
C12 10uF
C13 100uF (25V)
C14 10uF
C15 100uF (35V)
C16 1uF
C17 1uF
C18 100uF (25V)

R1 10K
R2 10K
R3 68K
R4 330K
R5 10K
R6 4K7
R7 56K
R8 15K
R9 220
R10 220K
R11 10K

D1 1N5817
D2 1N5817
D3 1N5817
D4 1N5817

GAIN B22K
LEVEL A50K
BASS B22K
MID B4K7
TREBLE B22K

LM1458 LM1458N

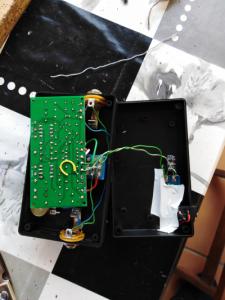

Al final dejó el elevador en a caja.

Pero metió ahí en un hueco en plan chapucero, es lo que hay, como mucho Le echaré un pegote silicona.

Dazz, te mandaré un par de ellos cuando me lleguen los que he pedido.

El condensador ese funciona para reducir el ruido? Para pornerlo en mio

Si, como lo pongas del revés te lo cargas.

Oye. Arreglas te lo del 800?
Era tema de pistas de cobre cortadas o haciendo corto o alguna soldadura?

dazz escribió:

internamente, o a 9V con el elevador externo que tienes tú (o tendrás si no se queman de nuevo ), o simplemente a 9V. O será demasiado complicado con tantas opciones? no sé

Eso es, yo he quemado 3 o 4, y he puesto uno que me quedaba, tengo algunos reductores, pero elevadores el único que me quedaba lo he puesto dentro de este.


He pedido varios, te mandaré un par cuando lleguen.

He estado esta mañana liao, al cerrar el pedal Silva hasta con la 680r puesta en el pote.

Este es exactamente el mismo problema del dr booguue, el problema es la disposición de las pistas de cobre en la placa, aquí es donde la cagan los programas de diseño de pcb.

El input es muy sensible.
Hay que poner el input directamente soldado a la entrada del operacional y su condensador y con cable apantallado.

El gain es otro que tiene que ir también apantallado, y a ver si con esto re arregla, hay que tener claro que en pedales como este no es lo mismo ir con la señal y con la masa por un camino que por otro.

Lo del elevador creo que debemos ponerlo, regularlo a nuestro gusto, de 15v para arriba, si no al bajar el gain modo overdrive suena un pelin raro.

dazz escribió:

eso me da un poco igual sinceramente. Lo que yo haría es poner ahí los gerber de la pcb con la fuente de los LT1054 también, así quién quiera montarla puede hacerlo a 9V con la fuente que los pasa a +/-15V internamente, o a 9V con el elevador externo que tienes tú (o tendrás si no se queman de nuevo ), o simplemente a 9V. O será demasiado complicado con tantas opciones? no sé

Mejor a 15v, pienso, yo lo dejaría así.





Jesús, ese ruido prueba un cap de 1000uf a la salida de ese chisme.

Si, luego busco uno y te digo y mi pote de gain cuando subes el volumen llega un punto en el que vuelve a silbar, aun teniendo la resistencia en la pata del medio

Dos preguntas tomy. El cable ese amarillo que puentea o que funcion tiene? no tengo la placa a mano pero no lo he hecho en el mio. Y el -15 no lo metes en la pata 4?

yo estoy de acuerdo con tony comparando con su video creo que es mejor a 15V aunque no sea tan heavy el sonido como en su video. Pero con las ganancia a la mitad tienes un overdrive y si la bajas un poquito mas tienes un booster de limpios, lo que hace que sea un pedal conpletisimo, y obviamente si la pones a tope ya tienes una distorsion marshallera. Si se quieres algo mas heavy siempre puedes usar un rangemaster para darle un empujón. Esa es mi opnion de tio qje no tiene ni idea, asi que gampoco me hagais mucho caso
