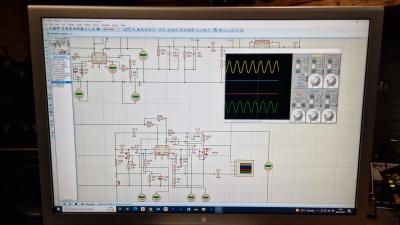

Buenas tardes, estoy intentando simular mi Ac15 en Proteus pero me encuentro con el problema de cómo simular el transformador de salida (imagino que se podría simular cualquier transfo para Vox, Marshall ,etc) ¿Me podéis ayudar a hacerlo en Proteus?
Gracias y saludos
Archivos adjuntos (
loguéate para descargar)

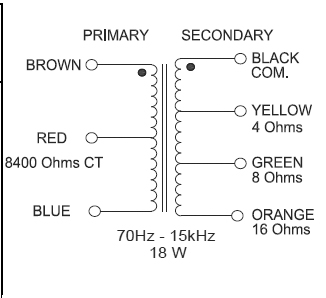

No sé cuantos devanados o secundarios tenga...
Busca "TRANS" y vete a la sección de Inductores, ahí habrá varios.
Lo he hecho pero el mas parecido que me aparece es este:
Archivos adjuntos (
loguéate para descargar)
Lo he hecho pero el mas parecido que me aparece es este:
¿Necesitas que tenga 2 secundarios?
¿Cuánto la relación?
#6
En Proteus los Transformadores son más complicados por lo mismo que los considera como inductores.
En Multisim los transformadores son más amigables, pero claro, no tiene válvulas en sus librerías.
Intenta usar el TRAN-2P4S
Me podrias decir como se crea??
#8
Creo que proteus no tiene opción de crear uno con especificaciones "custom", pero para seleccionar el que digo.

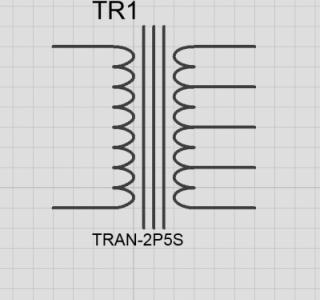

Vete al catálogo de componentes, escribe "TRANS" y en la sección de Inductores selecciona el que esté etiquetado como "TRAN-2P5S".
Aparece con un único bobinado en el primario sin toma intermedia
Archivos adjuntos (
loguéate para descargar)
Nunca pude hacer funcionar el simulador de proteus con válvulas, si lo lograste me gustaría saber como!
Para un trafo de salida push pull podés utilizar el TRANS-2P3S incuido en las librerías de proteus, solo que tiene el secundario con tap central y una sola bobina de primario, yo lo uso al revés, el primario como salida de p. ej 8 ohms y el secundario con tap central a b+ y los otros extremos a las placas de las válvulas de potencia.
Archivos adjuntos (
loguéate para descargar)
Pues he conseguido simular todo el Vox AC15, incluso módulos por separado( previo crean, previo vibrato, desfasador, oscilador, potencia, etc..) y me ha ayudado muchísimo para mediciones.
Lo que nunca he conseguido simular es el transfo de salida.
En este momento estoy con un ampli que he diseñado con módulos de distintos amplis y lo he simulado también antes de meterle mano.Si quieres el archivo proteus del Vox , te lo pongo aquí sin problemas.
