Atenuador de alta sensibilidad pasivo: Coffee Box

toni diaz
#361 por toni diaz el 27/08/2020
No creo que aguante 100w ni con ventilador
Subir
OFERTASVer todas
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
Jon Mirena
#362 por Jon Mirena el 27/08/2020
No quiero atenuar los 100W ni lo apretaria del todo ni lo tengo que bajar para tocar en casa, seria para el local.
Subir
bending
#363 por bending el 25/02/2021
Hola, al leer el topic me decidí a hacerme el mio. Pero resulta que con los dos Lpad a tope, el volumen que me entrega el amplificador ( un fender blues junior) es muy poco, es demasiado bajo. Yo pensaba que el atenuador mantenía el volumen al 100% con los potenciomentros al máximo y luego ya regulabas girándolos. ¿O puede que haya hecho algo mal? ¿me podéis indicar si es así? gracias
Subir
O2O
#364 por O2O el 25/02/2021
#363

Un L-Pad abierto debería dar el volumen normal. Revisa todas las conexiones, tanto la posición donde has soldado, como las propias soldaduras de nuevo ya que debe haber algo que no está bien. Por algún sitio se te está marchado parte de la señal que deberá estar llegando al altavoz.
Subir
bending
#365 por bending el 25/02/2021
#364 Asi lo haré, supongo que será alguna soldadura en mal estado. muchas gracias por contestar.
Subir
jsxosc
#366 por jsxosc el 11/02/2022
Hola, he intentado hacerme un atenuador con un L-pad Monacor 15W 8ohm para un cabezal de 5W, pensando en usarlo a microvolumen casero. Cumple su funcion pero.... con ambos, ampli y L- pad caai al minimo y muy muy poco regulable a vol superbajo. Ojala hubiera visto este hilo antes!!!! Me queda claro que la buena es poner dos L-pad uno detras de otro. Eso, entendido.

Ahora lo que digo es: podemos sustituir el primer L-pad por un par de resistencias fijas escogidas convenientemente? Lo digo sobre todo a la vista de #86

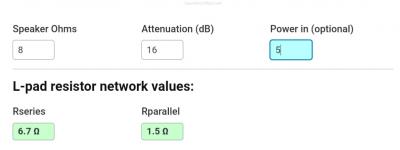

Uno de tantos calculadores de L-pads que hay por ahi me da los siguientes valores para una atenuacion de 16db (foto adjunta)
Que opinais los que ya os habeis hecho un atenuador de dos pads? Moveis mucho el primero o basicamente lo dejais fijo y jugais con el segundo? (Insisto, pensando en estar siempre en volumenes muy bajos)
Pregunta del millon, cual seria el grado de atenuacion (db) adecuado para calcular esas resistencias fijas?

Espero haberme expresado con suficiente claridad, gracias de antemano
(Y gracias a Tokai si sigue por ahi con otro nick)
Archivos adjuntos ( para descargar)
Subir
cprades
#367 por cprades el 12/02/2022
#366
Sí se puede sustituir el primer L-PAD por un atenuador resistivo como el que pones.
Si vas a hacer un atenuador resistivo, creo que es mejor utilizar un atenuador en T o en PI. Esto te permite que la potencia disipada se distribuya entre las distintas resistencias. Poner solo dos hace que la potencia se disipe solo en una.
Para saber de cuanto debes poner el atenuador, se me ocurre que lo selecciones mirando cuanto atenúas el L-PAD que tienes ahora.
Subir
jsxosc
#368 por jsxosc el 12/02/2022
#367 gracias compi pero estoy viendo que me va a costar mas la salsa que los caracoles. Por lo que estoy viendo en amazon, las resistencias que necesitaria valen del orden de 10 euracos, de modo que la idea que tenia de comprar varias e ir probando… nah! Ire a por otro L-pad que me va a salir mas apañao para el experimento
Subir
jem765
#369 por jem765 el 24/09/2023
Muy buen post!!! de verdad que esta muy bien explicado y detallado... te felicito amigo!!!

y una duda que tengo, este atenuador con un ventilador 12 volt como comentas serviria para un peavey 6505+ combo? de antemano gracias
Subir
Llorenç
#370 por Llorenç el 29/03/2024
Hola. Quiero hacerme un atenuador, pero he leido que los de resisténcia variable pueden dañar el equipo, he visto montados en amplis de poca poténcia, unos con resisténcias cerámicas que bajan de 5w a 1w y a 1/2 w.

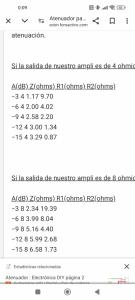

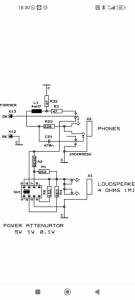

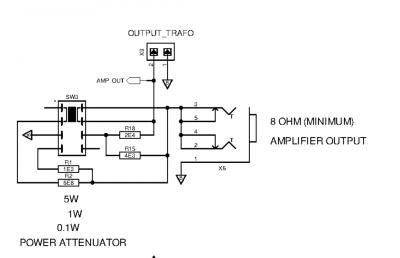

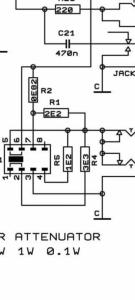

Adjunto esquema.
¿Que os parece?

Sería para un ampli casero de 6w con una 6n2p y una el84 y salida a 4 ohms
Archivos adjuntos ( para descargar)
Subir
toni diaz
#371 por toni diaz el 29/03/2024
Es lo mismo, cambias valores de resistencias con un conmutador o con un varistor
Subir
Llorenç
#372 por Llorenç el 30/03/2024
Entonces: ¿la idéa es factible?
Mas que nada por la sencillez y el espacio que ocupa.
Subir
