Sustituir selector telecaster por selector rotativo

Solucionado
  • 2
Rubiolus
por el 20/04/2024
Te agradezco Mizicas que hayas puesto mi post cómo solución, pero creo que la opción de Pedro Vecino es la correcta y el que ha puesto la solución más sencilla...el que es pro, es pro
Lo que me puede explicar también Pedro Vecino es cómo ha borrado toda mi cableada para poner lo suyo..necesito saberlo jaja
Archivos adjuntos ( para descargar)
Subir
2
OFERTAS Ver todas
  • Harley Benton ST-62MN BK Vintage Series
    149 €
    Ver oferta
  • Squier FSR Aff Strat HSS MN BLK
    233 €
    Ver oferta
  • -10%
    Epiphone Kirk Hammett 1979 Flying V
    999 €
    Ver oferta
mikizas
por el 20/04/2024
Vale, perfecto. Tienes razón. No veo como se puede cambiar. Si me decís que no se puede mando un email para que lo hagan.

Saludos! Y gracias a todos por la ayuda. Se agradece que haya gente así.
Subir
Pedro Vecino
por el 21/04/2024
Rubiolus escribió:
Lo que me puede explicar también Pedro Vecino es cómo ha borrado toda mi cableada para poner lo suyo..necesito saberlo jaja

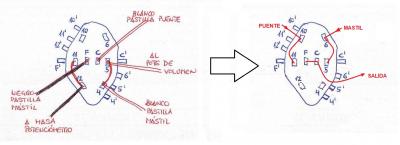

La última teconología: Herramienta de recortes y Paint :lol:
Subir
Rubiolus
por el 22/04/2024
#15

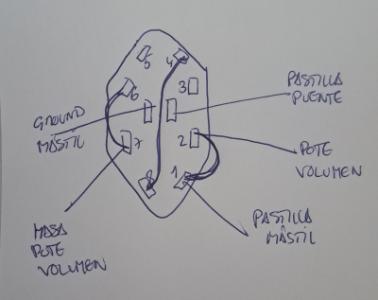

Ya lo tengo controlado!!!!

Es más sencillo de lo que pensaba
Subir
2
Rubiolus
por el 22/04/2024
Ahí está jeje

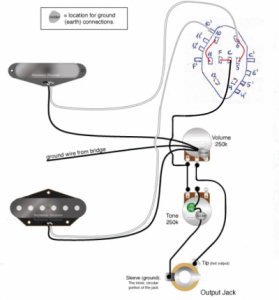

Por otra parte le he estado dando una vuelta a cómo hacer de una manera sencilla si quisiéramos hacer uno de 4 circuitos para poner las pastillas en serie aparte de las 3 posiciones que ya tenemos, y no se me ocurre ninguna manera sencilla que la que ya tenía yo planteada de hace tiempo, hay que meter cable de ground de pastilla del mástil si o si, para conectar con el vivo de la pastilla del puente cuándo las conectemos en serie...el esquema con el switch de cuchilla es este:


49c9f1bfa4088e8b72a8358fd4b87-2979588.unk


Y simplemente hay que trasladar la cableada al switch rotativo, quedando entonces posición 1 pastilla del puente, posición 2 serie y mástil en paralelo, posición 3 mástil y posición 4 puente y mástil en serie, tal y cómo aparece ahí...se podría intercambiar la posición 3 y la 4, es decir en la posición 3 quedase puente y mástil en serie y en la posición 4 la del mástil (se consigue simplemente cambiando un par de cables de sitio).


Pedro, si aún andas por ahí, podrías confirmarme que está bien hecho?
Archivos adjuntos ( para descargar)
Telecaster 2P3T.png
Subir
2
lutop
por el 22/04/2024
Tal y como dice el esquema de SD, hay que tener en cuenta que hay que desoldar la cubierta de la pastilla del cable de masa, y llevar un cable adicional.

Yo en mi guitarra lo tengo hecho al reves, es la del puente la que modifique para poder separar la masa de la placa de la bobina.
Subir
