Todas las pastillas de mi guitarra electrica suenan a la vez.

mi guitarra es una sunsmile GEM de 5 pastillas 2 dobles y una single en el centro, con puente floyd rose, el problema principal es que aun que mueva el selector de pastillas, al rascar con la pua metalica las pastillas todas suenan, sospecho que es el selector pero ¿ustedes que opinan?


Edito:mi guitarra http://www.ssmii.com/spain/ArticleShow.asp?ArticleID=471

Bienvenido al foro.

Por lo que dices supongo que es una HSH, (Tres pastillas.).

Para saber qué pastillas están sonando lo mejor es tocar los polos de las mismas con algo metálico. El oído es bueno desarrollarlo pero para comprobar mejor ir a lo seguro. ¿Con púas normales sintéticas tienes el mismo problema?

Tampoco confío en la electrónica de una Sunsmile, pero hay que ir probando paso a paso.

#2

Si una HSH, la pua es metalica asi que supongo que esta bien pero probare con un destornillador para estar seguros


Edit: lo hice con el destornillador y fue lo mismo, movi el selector de pastillas en todas sus pocisiones rasque un poco con el destornillafor los polos y todos sonaban

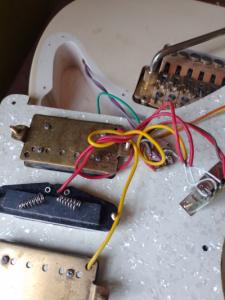

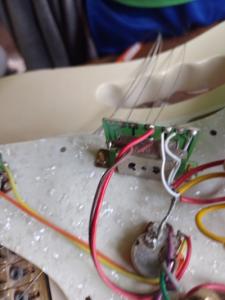

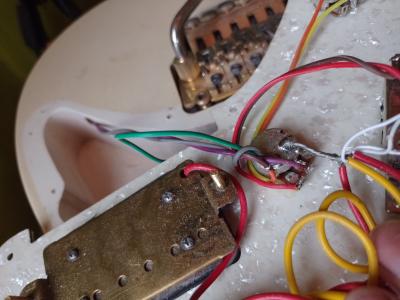

He revisado pero no hay cables sueltos o algo así no sé si ustedes logren ver algo en las fotos pero ahí están.

Hola. Seguramente tengas las pistas comunicadas del selector, tendrás que cambiarlo porque no separa la selección.
Para comprobarlo prueba a desoldar una pastilla del selector... Así solo deberían sonar las otras dos... De ser así ya sabes lo ocurrido.
Suerte y saludos.

#5 lo intentaré espero que funcione, gracias 😁😁

Linux User. escribió:

Para saber qué pastillas están sonando lo mejor es tocar los polos de las mismas con algo metálico. El oído es bueno desarrollarlo pero para comprobar mejor ir a lo seguro.

Para el que le sirva como alternativa bastante fiable (a mi me funciona mejor que los golpecitos) es poner encima de la pastilla el ratón optico del ordenador, con situar justo encima de los polos donde proyecta el laser y apretar un botón del raton o mover la típica ruedecilla de desplazar arriba/abajo te va a generar el típico ruido de interferencia lo suficientemente notable para diferenciar qué pastilla está seleccionada (si pones un sonido con overdrive o distorsión mejor).

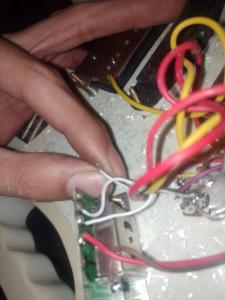

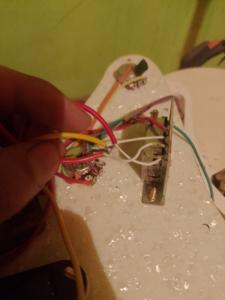

Creo que ya encontré el problema, no soy muy entendido en electrónica pero se lo básico y creo que estos cables que vienen de las pastillas no deberían de estar así juntos todos si me equivoco procedo a quitar un cable blanco de el selector como dijo Corolla.


Los cables amarillo y rojos son de las pastillas.

#8 . Cada uno de estos cables rojos y amarillo constan de un cable y una malla. Las mallas sí deben ir juntas y al chasis de un pote. Los cables al selector.

#9 . Si están correctos gracias por la información, procederé a desconectar una línea de el selector para confirmar si es este el problema

#5 ya está hecho y la pastilla no suena, ahora ¿Dónde puedo comprar el selector correcto y como instalo los cables ?

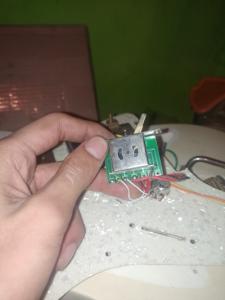

#11 Aunque no es extraño como está conectado es selector? O es normal ? He visto fotos y la mayoría tienen 8 entradas y el mío tiene 7 incluyendo la del medio que no se para que sea, y si es así para que son los 3 pines/canales restantes de mi selector?
