Vamos a construir un comprobador de valvulas profesional 12ax7, 6L6, EL84

#22

Muchas gracias por compartirlo,,, 👍😃

gracias princi, a veras que bien te va a quedar, conociendo como trabajas eso va a ser un flipe, un abrazo.

#23 Gracias Tony

Lo cierto es que me gustaría rehacer la placa o directamente cablear los zócalos. No me importa hacerla y diseñarla yo, son pocos componentes. La placa para os zócalos seguramente la sustituiría por cableado y solamente tendría:

- Un octal para válvulas EL34, KT66, 6L6, 6V6, 5881, etc.
- Un noval (o dos para tener uno independiente) para válvulas del tipo EL48, ECC83, EF86, etc.

El resto de zócalos como los rimlock y los específicos para radios no me interesan en absoluto. Además, me gustaría ponerle también un trafo que me permita testear todas esas válvulas de potencia sin tener que hacer equivalencias, pero esto útlimo ya se vería, el tema de los transformadores de fluorescente es llamativo ya que seguramente pueda conseguirlos sin coste alguno.

PD: Me llama la atención que en la placa principal no conectes el pulsador para verificar las fugas. Lo mismo me he saltado algo pero, ¿cómo lo compruebas?

Saludos y gracias de nuevo.

A que te refieres exactamente a fugas.¿corriente de filamentos que,se vaya por otros electrodos o que circule corriente por la g1?

#28 Eso es, la fuga que puede existir entre filamentos/cátodo. De todos modos cuando hay una fuga suele suele darse, en la mayoría de las veces, debido a un corto. Además, todas las válvulas padecen de esto, claro que lo interesante sería saber o poder medir éste parámetro con precisión y evaluar el resultado.

Éste tester también es bastante interesante de montar:

https://valveheaven.com/wp-content/uploads/2015/03/An-inexpensive-easy-to-build-diy-valve-tester.pdf

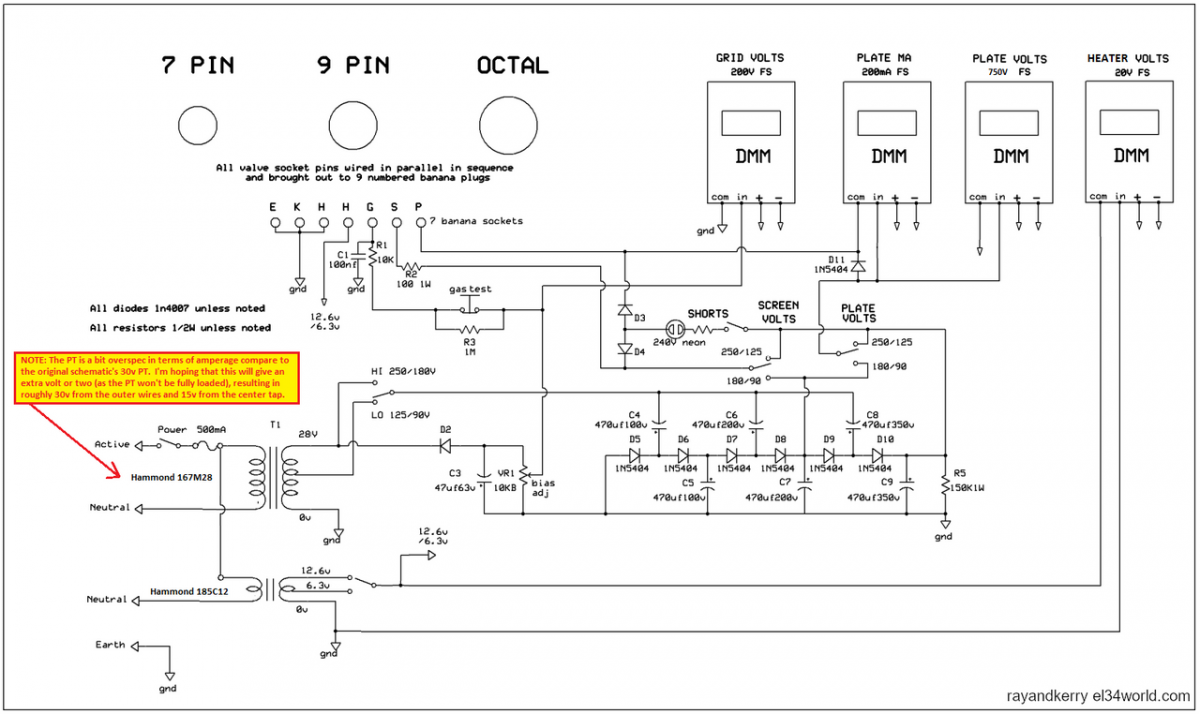

Y éste vendría siendo una modificación del anterior, un transformador de alimentación de 220V/30V y uno dedicado para los filamentos. Además con pulsador para medir cortos:

Si, por supuesto que se pueden ver las futas en el mio, si miras los videos que hice hablo de eso, cualquier corriente, que salga de un electrodo y se vaya por otro, lo ves rapidamente, por que tu en mi comprobador, estas monitoreando en directo todo lo que sucede en la lampara, si tienes fugas de catodo a filamentos, lo puedes ver por que tienes el indicador de corriente de placa y ademas, tambien medicion indirecta adicional de la corriente de catodo y ves la diferencia, ademas de eso, cuando pulsas el test de prueba, en cuanto hay una fuga, ves que los voltimetros y amperimetros de otros electrodos se descuadran y hacen cosas raras, si lo que quieres por ejemplo es saber que cantidad de corriente tienes de fuga por G1 o por filamentos o catodo, se puede ver tambien perfectamente tomando nota de la lectura de los voltimetros y haciendo restas de la corriente que te falta y tal, hay varios puntos de mediciones adicionales con pines puestos para meter si se desea tester externos y poder hacer una comprobacion muy a fondo.

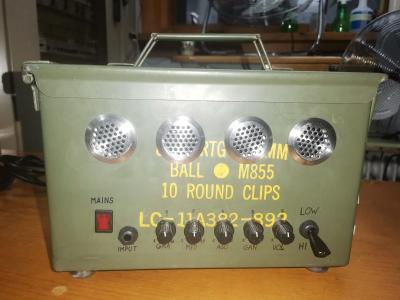

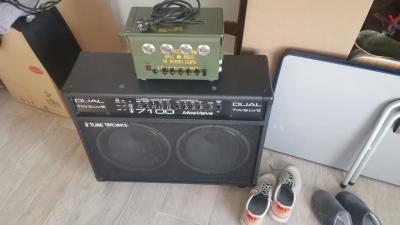

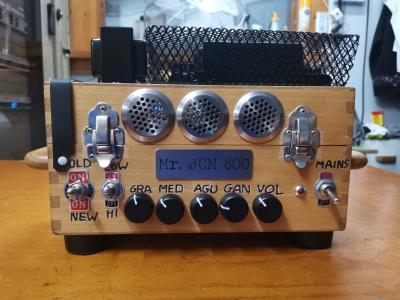

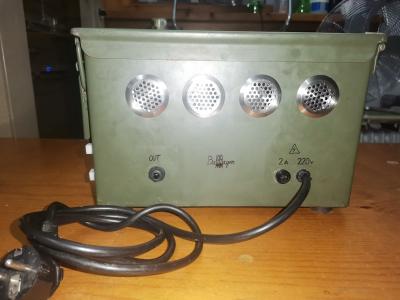

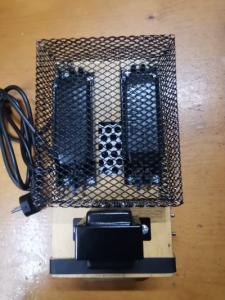

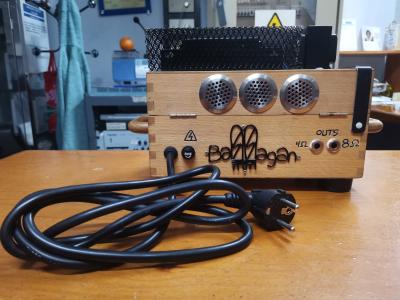

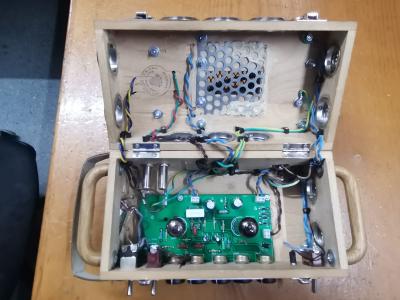

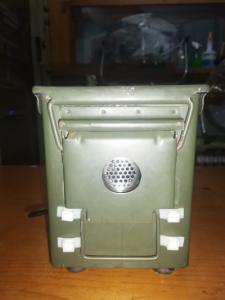

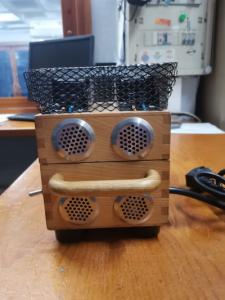

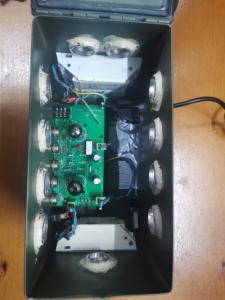

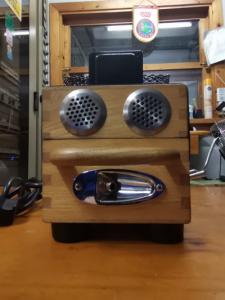

Buenas amigos, un colega, Nacho, se ha currado el ampli del que hablamos aqui en este hilo y queria compartir con vosotros el estupendo trabajo que ha realizado, la verdad es que a mi me ha gustado mucho como lo ha hecho y ha tenido el detallazo de enviarmelo por wasap para que lo comparta con los amigos del foro:

Lo cierto es que disfruto muchísimo haciéndolos y jugando después con ellos.
Totalmente reciclado, uno con transformador de salida de lámparas y al otro le puse el de AliExpress que me recomendó Antonio.
Brutal!!!!!
Sonidazo espectacular por lo que te sale.
Se puede construir en cualquier caja.
Y el trato y la atención de Antonio sin igual.
Animarse que vais a disfrutar muchísimo, antes y después.
Saludos a todos.
Menos bombas y más amplis!!!!

Muchas gracias socio

este medidor tiene la prueba de corto?

buenas colega, si, se puede saber si una vavula esta en cortocircuito o si tiene fugas entre electrodos, todo eso te lo canta, de todos modos un corto por ejemplo segun en donde sea te podria hacer saltar el fusible del aparato, a mi eso nunca me ha pasado y he medido muchas valvulas con fugas, un corto de todos modos con un simple tester en la escala de resistencia o incluso derivaciones entre electrodos con un simple tester lo puedes ver facil.
Si te interesa el comprobador o quieres mas info te puedo poner en contacto con fran CV que es quien hace y tiene estas pcbs:
