3rd Hand Pedal. Pedal de expresión DIY

madmack
#1 por madmack el 17/10/2019
Buenas!

Desde hace tiempo me rondaba una idea en la cabeza, según tocaba con mi pedalera abarrotada de pedales y potenciómetros decía... "cómo molaría poder cambiar de vez en cuando el valor tal o cual...", pero tenías que agacharte y dejar de tocar!

Buscando otras cosas, resultó que esto ya estaba inventado, por ejemplo con el pedal 3rd hand de una marca que se llama TIP, y que Paul Guilbert muestra con maestría en este vídeo

Subir
1
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
madmack
#2 por madmack el 17/10/2019
El pedal es fantástico! Pero está descatalogado, costaba un pastón y además nunca he visto un anuncio.

También apareció un invento muy ingenioso, unas palomillas o levas que se montaban en los potenciómetros de los pedales que facilitaban girarlos con el pie (seguro que entre todos encontramos en enlace)

El caso es que la idea del 3rd Hand Pedal me parecía súper práctica, muy vacilón... y parecía sencillo de replicar!

Así que un día decidí ponerme a buscar un pedal wah o similar, con cremallera, luego veréis por qué, para poder hacerme el mío :super_icono:

Y ya lo tengo casi todo, desmontado y pensado. Haré un hilo con el proceso, espero entretenido, y veremos cómo acaba la cosa. Te apuntas?!?!
Subir
madmack
#3 por madmack el 17/10/2019
El primer paso no puede ser otro que agradecer a un forero su amabilidad y generosidad, José, aparece y saluda hombre!!!

Puse como os dije un anuncio para comprar un pedal averiado o como fuese, barato, con cremallera para este proyecto, y tenía opciones. Pues llegó está gran persona, que de forma interesada me ha regalado el pedal para poder desarrollar el proyecto, perdiendo tiempo para hacerle unas fotos (para ver cómo era la cremallera), embalado, llevarlo a correos...

El balance del universo funciona, das y recibes en algún momento. Espero que a este forero se le devuelva el detalle, espero hacerlo yo.

Lo dicho, muchas gracias :palmas2:

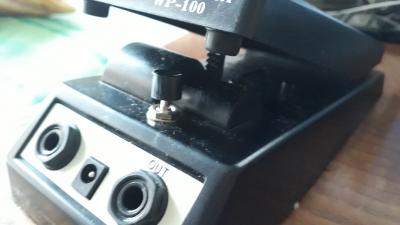

Y aquí tenemos al paciente...


Subir
Zaramaño
#4 por Zaramaño el 17/10/2019
Nunca pude localizar ese pedal menos en el vídeo que has puesto, ya que sigo mucho a Paul Gilbert.

Suerte con el invento!!! :guitarrista:
Subir
madmack
#5 por madmack el 17/10/2019
#4
Ese es el tema! Que con lo sencillo que parece, y el potencial que tiene... nadie lo ha sacado en producción? Nadie lo ha querido replicar? Ni un proyecto DIY?!?!

En mi mente todo encaja... jajaja... estoy convencido que va a funcionar, es una chorrada! Ya os iré enseñando los pasos con las fotos
Subir
Kahilopu
#6 por Kahilopu el 18/10/2019
madmack escribió:
También apareció un invento muy ingenioso, unas palomillas o levas que se montaban en los potenciómetros de los pedales que facilitaban girarlos con el pie (seguro que entre todos encontramos en enlace)


¿Puede ser algo así?: http://wingmanfx.com/

Subir
madmack
#7 por madmack el 18/10/2019
Kahilopu escribió:


¿Puede ser algo así?: http://wingmanfx.com/


Correcto, ese tipo de cosas.

Buscando he encontrado algún modelo para imprimir en 3D

https://www.thingiverse.com/thing:3257464
Subir
madmack
#8 por madmack el 18/10/2019
La idea es muy simple, fijar una transmisión al piñón del pedal, de tal forma que cuando sube o baja la cremallera, gira el piñón, la transmisión, y el potenciómetro que tenga en la otra punta.

Como no me explico muy bien pongo un boceto


La transmisión había pensado hacerla con una camisa de cable de freno de una bici, para que sea flexible pero no se retuerza al girar.
Subir
madmack
#9 por madmack el 18/10/2019

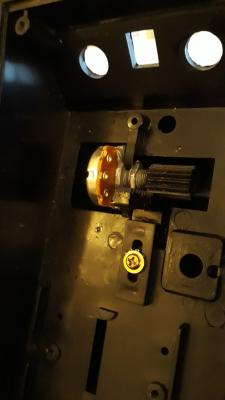

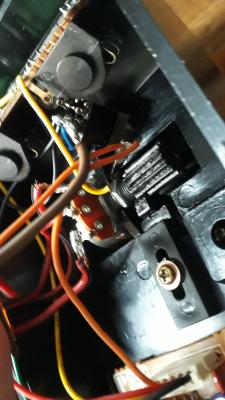

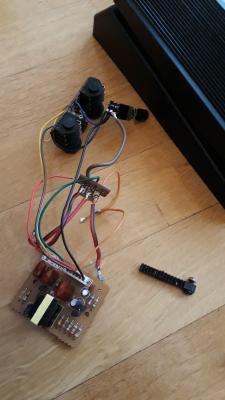

Así que tripas fuera, que no las necesito!
















Archivos adjuntos ( para descargar)
Subir
madmack
#10 por madmack el 18/10/2019

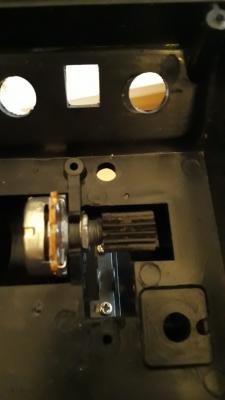

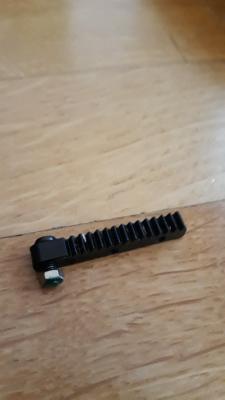

La cremallera tendré que ponerla hacia el otro lado del piñón, para que al pisar el pedal el cable gire a derechas. Parece la forma más intuitiva de que el invento funcione.

Habrá que modificar la caja, no hay problema habrá que hacerle varios agujeros y perrerías. Por suerte este modelo es por completo de plástico!!! Es perfecto
Subir
