Alimentación de pastillas Ibanez LZ3

Solucionado
Rubiolus
#1 por Rubiolus el 20/04/2022
A ver...me estoy volviendo tarumba...no es posible que en todo el puñetero internet no encuentre que alimentación necesitan las Ibanez activas LZ3.....si, de las LZ1 son 3V, hace poco quité unas de una Ibanez ART 120.....pero no encuentro por ninguna parte si las LZ3 también alimentan asi.....según la información del catálogo de 2010, sólo las LZ1 van a 3V......


También todo me hace sospechar que estas pastillas van asociadas a una placa de ecualización, ya que he visto en Reverb que venden las pastillas con esta placa que comento, y también algún diagrama que he visto por ahi de una RGA42


Antes de escribir a los de Ibanez, pregunto por aquí, ya que seguro que alguien tiene alguna RGA de las que las montan...a ver si hay suerte
Archivos adjuntos ( para descargar)

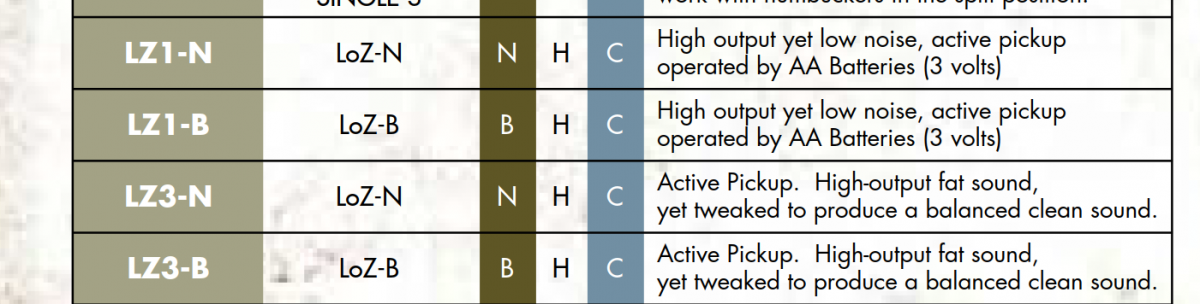

Sin título.png

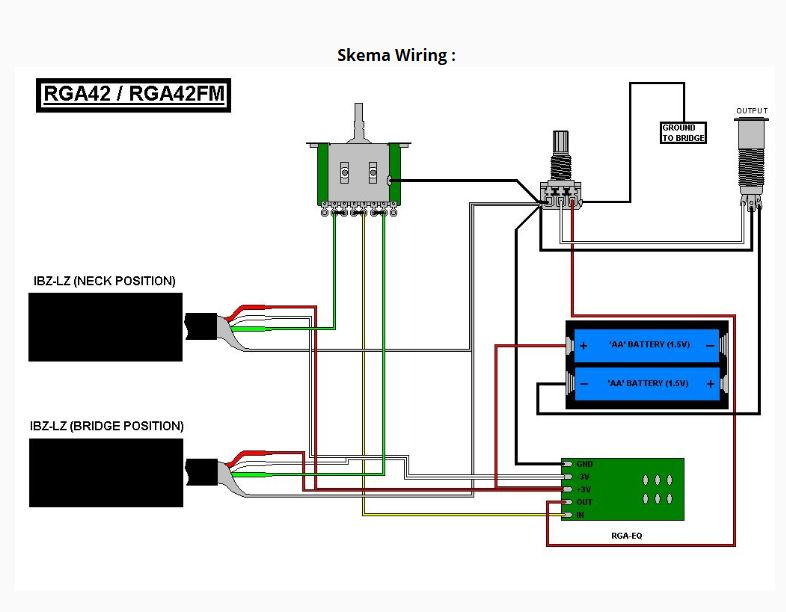

Wiring Ibanez RGA 42 - 72.JPG
Subir
OFERTASVer todas
  • PRS SE CE 24 BR
    622 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
Rubiolus
#2 por Rubiolus el 20/04/2022
Siempre puedo alimentarlas a 3V y si suena flojucho es que necesita más y va a 9V
Subir
Rubiolus
#3 por Rubiolus el 20/04/2022
Bueno, pues va a 3V......toca poner un portapilas para un par de pilas AA....la tarjeta ecualizadora es opcional....se cablea más sencillo que el diagrama que he puesto

Que hago?....me pongo yo mismo como solución?...es un poco ridículo :risa:
Subir
1
Jorge Vásquez (Tatuador)
#4 por Jorge Vásquez (Tatuador) el 21/04/2022
#3 A alguien le servirá seguro. Yo no tenía ni idea que hubieran pastillas a 3v, gracias x compartirlo tío.
Subir
Rubiolus
#5 por Rubiolus el 21/04/2022
Ah...y potes de 50K, no de 25K...
Subir
1
Jorge Vásquez (Tatuador)
#6 por Jorge Vásquez (Tatuador) el 21/04/2022
A todo esto ¿Que tal suenan esas pastis? Desde que ibanez saco la serie INF, he repudiado todo lo que se refiere a pastillas de ibanez, pero las Quantum por ejemplo no estaban tan mal.
Subir
Rubiolus
#7 por Rubiolus el 21/04/2022
Aun no las he puesto....no creo que sean muy allá...las LZ1 según el que las quitaba eran una castaña para darle en directo, aunque para grabar le habían ido bien...mandó a la mierda el activismo y le metió una 498 y 490
