Amplificador 150 watts Nmos

mahony
#1 por mahony el 26/08/2017
Este ya lo habia puesto en Amplificadores mios, pero me parece mejor hacer un topic aparte para que el que desee pueda aclarar dudas sobre su construcción (si las puedo explicar),
Este es un ampli realizado con transitores Mosfet IRFP250 que ya por echo son unos animales en cuanto a corriente y voltaje, el ampli tiene regulacion de voltaje de offset (que es voltaje que queda por dispariedad de las componentes y de polarizacion asi como en el par diferencial de la prmera etapa a la salida del parlante) y puede lograr llevar a unidades de mv.
Tambien tiene ajuste del bias de los trasistores de potencia asi como auto ajuste por calentamiento de los Nmos que no están diseñados para audio sino para conmutacion, pero que son muchos mas baratos que parejas de mosfet para audio.
El pre es el de Frotman pero con un pot de salida para regular la compresión según el deseo del instrumentista, y por supuesto esta etapa lleva en este caso su 3080 que es un amplificador operacional de transconductancia como lo lleva el Frotman.

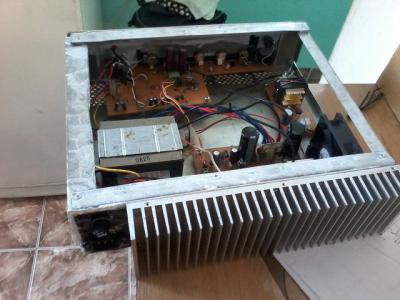

Los Mosfet estan montados en un disipador auxiliar y este al principal por problemas de facilitar el montaje. asi como un buen disipador a los driver MJE 350 y 340 porque se calientan su poquito,
la alimentacion simetrica de 60v cd

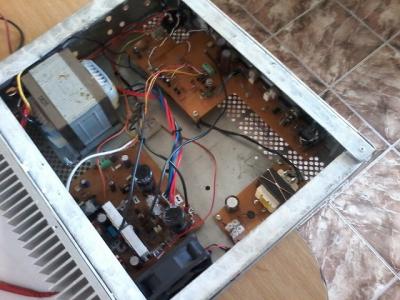

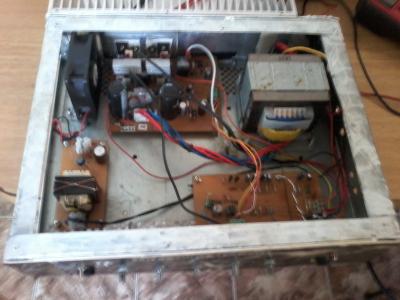

y ahi las fotos
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
mahony
#2 por mahony el 26/08/2017
Las pruebas se hicieron con una carga de 8 ohm resistica inyectando un seno de 200mv y 1000hz. veamos las imagenes del osciloscopio.

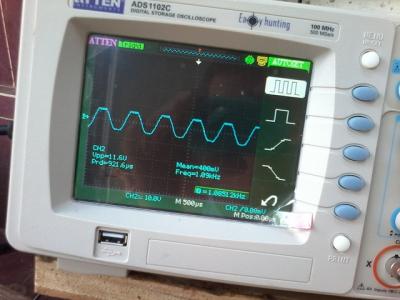

La primera da un seno perfecto a la salida y su amplitud es de 56 vpp (unos 50 watts rms)

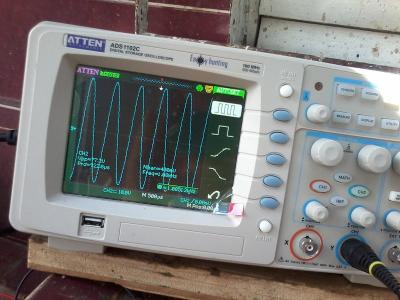

En la segunda da un seno perfecto con 77vpp (unos 90 watts rms)
Y en la 3ra se ve un seno con un clipping en la parte superior con 116 vpp ( unos 200 watts rms)

bueno esto es subiéndole el pot de volumen al ampli con la misma entrada inyectada de 200mv.
noto que en el ultimo oscilograma la sonda esta atenuada por lo que hay que multiplicar la lectura por 10
Archivos adjuntos ( para descargar)
salida 77 vPP a mas de 100 watts de potencia RMS.jpg
116 v pp ya se puede observar ub cimienzo de clipping.jpg
