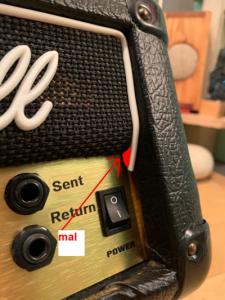

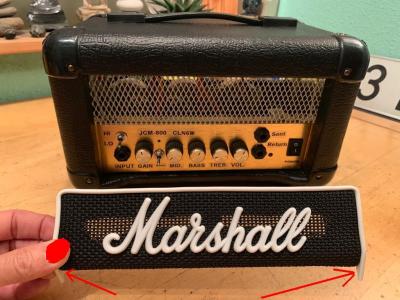

Me referia a lo que señalo con las flechas, que se ve como un poco suelto, es lo unico que le he visto, lo demas esta perefcto tio, esteticamente de todos los previos y jcm800 que he visto por el foro el tuyo es el que mas me ha gustado, la rejilla esa que pusiste detras del frontal de marshall mola un monton tambien, ¿donde pillaste esa rejilla? esa mola mucho para ponerla en la parte trasera.



Lo de destripar un marshall MG esta muy bien por que sacas cantoneras, asas, logo, potes, knob y muchas cosas mas, pero yo esta vez he ido mas alla, tengo un marshall mg 15 que compre, muy guapo por cierto y voy a hacer un j800 de 6w punto a punto, estoy esperando a que me lleguen los zocalos novales para empotrar en chasis de metal y atornillar y los trafos de salida de aliexpress, voy a montar todas las valvulas por la parte de abajo del chasis junto con los trafos y lo de dentro lo voy a usar para la electronica, vaya, esta vez no voy a tener problemas de espacio como me pasa siempre, aqui voy a trabajar con mucho sitio, ya ire pasandote fotos del proyecto.

PD, muy fashion esas uñas :jajajaja:
Archivos adjuntos ( para descargar)
JCM800 CLN6W Rejilla (front).JPG
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
Tonyguitar
#194 por Tonyguitar el 23/10/2019
otra cosa, veo que has recortado el faceplate del mg y lo has puesto de fontal, ahi lo que te hubiese quedado guay habria sido un interruptor basculante,
yo se lo voy a poner al mio, mira:


https://www.ebay.es/itm/KCD4-DPST-ON-OFF-4-Pin-Terminals-Rocker-Boat-Switch-16A-AC-250V-25-x-31mm/153437460017?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

https://www.ebay.es/itm/2Pcs-Rocker-Switch-Black-SPST-ON-OFF-4-PIN-15A-250VAC-20A-125VAC-KCD4/152171749905?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649


tambien he pedido negros para poner un standby para rellenar el hueco, pero al final decidi no poner el standby por que me comia una de las entradas frontales de la derecha de auriculares y linea y queria usar estas para send/retun, y ademas, el standby no sirve para nada en este amplificador, esto se pone mas en amplis de push pull de 50w con lamparas 6l6 y el34, mira el interruptor:

https://www.ebay.es/itm/2Pcs-Rocker-Switch-Black-SPST-ON-OFF-4-PIN-15A-250VAC-20A-125VAC-KCD4/152171749905?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

y tambien he pedido esto para ponerselo:

https://www.ebay.es/itm/5-Pcs-AC-250V-10A-3P-IEC-320-C14-Plug-Panel-Mount-Power-Inlet-Sockets-Receptacle/162042337757?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

Esto ultimo lo pongo mucho en los montajes que hago cuando los meto en el mueble:
https://www.ebay.es/itm/5-Pcs-AC-250V-10A-3P-IEC-320-C14-Plug-Panel-Mount-Power-Inlet-Sockets-Receptacle/162042337757?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649
fusible le pondre un portafusibles dentro, ya sabes, un fusible pequeño que el termico de los enchufes de una casa es de 16A y se te quema el ampli antes de que salte la luz de casa.
Subir
princi
#195 por princi el 23/10/2019
ah! ya veo a lo que te refieres,,, pero es que yo la rejilla la saco para fuera un poco,,, no esta a la misma altura que el chasis, la rejilla sobresale,,, y como esta en curva la dejo así, me gusta, pero si que la podría meter un poco y recortar,,,

La rejilla esa la pille en el leroymerlin ó en el bauhaus,,, hay diferentes tamaños y tipos,,, entorno a los 10euros no me acuerdo bien, la tenía por ahi y tengo que comprar otra para ponerla detrás, ese precio es para un panel de unos 40x25cm más ó menos,,,
Archivos adjuntos ( para descargar)

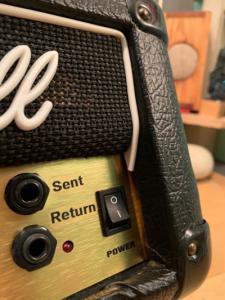

JCM-800 CLN6W Pipping 2.JPG

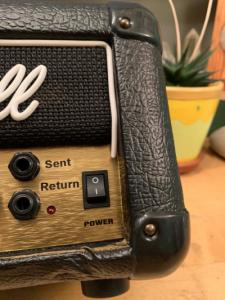

JCM-800 CLN6W Pipping 3.JPG
Subir
princi
#196 por princi el 23/10/2019
Si ese interruptor con led esta muy chulo,,, pero como ya tenía hecho el MG10 el agujero del led pues no iba a poner un interruptor luminoso,,,

Y el conector es el que he utilizado también jejej
Subir
princi
#197 por princi el 23/10/2019
Tengo mucha curiosidad por ver como te curras el jcm800 punto a punto y ver como te las ingenias con el MG15, al tener mas espacio tendrás menos limitaciones,,,
Subir
princi
#198 por princi el 23/10/2019

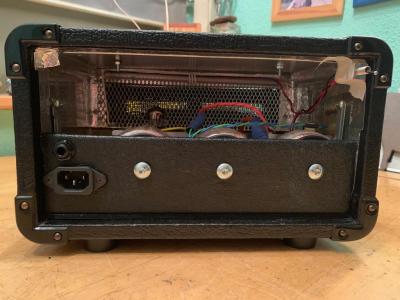

Mira la parte de atrás, me falta la rejilla,,,

Y bueno como comente,,, le puse unos led y una lamina de aluminio en la parte superior para que absorba y disipe el calor de las válvulas,,, me pareció buena idea, también esta todo apantallado por dentro, aunque me faltan algunos puntos por unir,,,

El switch que se ve en una de las esquinas es para los led, lo fijare cuando ponga la rejilla,,,
Archivos adjuntos ( para descargar)
JCM-800 CLN6W Posterior.JPG

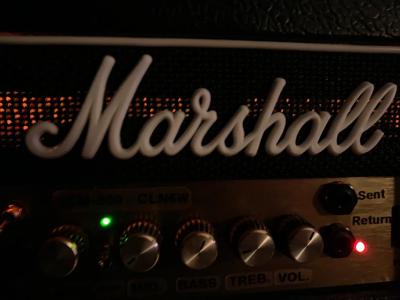

JCM-800 CLN6W Frontal Iluminado.JPG
JCM-800 CLN6W Posterior Iluminado.JPG

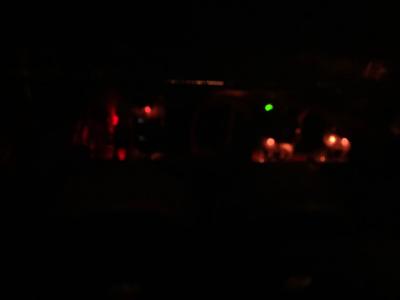

JCM-800 CLN6W Posterior Válvulas ON.JPG
Subir
newarna
#199 por newarna el 23/10/2019
Brutal...Gracias Tony!
Subir
1
Tonyguitar
#200 por Tonyguitar el 24/10/2019
Te lo has currao bien tio, mira las fotos y veras lo que quiero decirte, es que te ha quedado todo perfecto, un crack, y con ese pequeño detalle que te digo te habria quedao ya vamos, de tienda.


Muy guapas esas fotos luciendo el bicharraco jeje, me encanta como lo has hecho.

Sobre el mg15 pues es un buen mueble para hacer un 6w, habia pensado hacer un 18w y ponerle un altavoz de 10 pulgadas, creo que el que trae de serie es de 8 pulgadas, pero si te soy sincero veo el mueble demasiado pequeño para meterle tanta cosa y no me parece correcto un 15 o 18w para un mueble asi, para 6w esta perfecto, pero para 15w mejor un mueble grande como un combo tipo laney cube 12R o algo asi.

Ya tengo pensado todo como lo voy hacer, ya ire subiendo fotos aqui en el hilo y casi seguro que una vez este terminado hare un hilo para conversion del mg15 a j800, lo que mas me gusta es eso, que hay espacio y eso lo bueno que tiene es que te permite añadir un monton de cosas, send, retun, HI, LO, boost, interruptor basculante frontal y alguna cosa mas.
Archivos adjuntos ( para descargar)
JCM-800 CLN6W Pipping 2.JPG
Subir
Tonyguitar
#201 por Tonyguitar el 24/10/2019
newarna escribió:
Brutal...Gracias Tony!
Gracias por pasarte maquina :brindis:
















-----------------------------------------




Princi, con el MG10 te podias haber hecho el combo y te hubieses ahorrado mucho trabajo, de hecho un combo le pones atras una salida para altavoz y lo puedes usar como cabeza para atacar a pantallas grandes de altavoces.

Otra cosa, ¿como borraste los nombres del MG en el frontal faceplate, con disolvente, amoniaco, aguarras? te lo digo por que si le meto un estropajo voy a rayarlo y no quiero hacer eso, gracias tio.
Subir
princi
#202 por princi el 24/10/2019
Pues si, lo “recogeré” hacia dentro el Pipping,,, queda más “profesional” jejej

Lo de las letras frotando con un trapito, para no rayarlo y mucha paciencia,,, utilice alcohol, quitaesmalte y disolvente,,, de forma aleatoria, no sabría darte un orden fui probando,,, y me costó bastante quitar las letras,,,

Con el tema del MG15 estoy impaciente por ver tu trabajo,,, seguro que lo bordas!!! Jejej
Seguro que mientras esperas a que te lleguen los componentes estás ahí maquinando opciones de montaje,,, jejej
Subir
princi
#203 por princi el 24/10/2019
Pues como he dicho antes, modificaré el pipping y veremos que tal queda,,,

Sin miedo al cambio!!! Jajaj

Lo digo por que poner así el Pipping es un poco la “marca de la casa” jejej

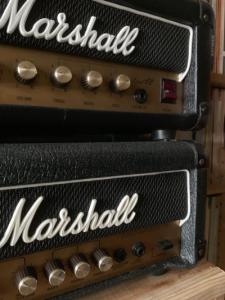

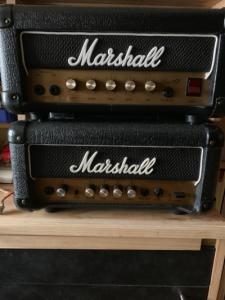

Mira por que lo digo,,,
Archivos adjuntos ( para descargar)
Subir
Kenworht
#204 por Kenworht el 24/10/2019
Princi:
El lazo de efectos es pasivo??
El máster es post inversora?
Subir
