¡Hazte un ampli de valvulas jcm800 de 6w por 20 euros!

lutop
#625 por lutop el 17/01/2024
#624
en cuanto pueda mido voltajes y te digo. Tengo que abrir el ampli y mirar.
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
toni.kt88
#626 por toni.kt88 el 17/01/2024
Otra solución sencilla es cambiar el cableado de la pantalla. Normalmente, ponen dos altavoces en paralelos y los dos pares en serie, así queda una pantalla con los mismos ohms que un altavoz, pero si los conectas todos en paralelo te quedará una pantalla de 4 ohms.
Subir
lutop
#627 por lutop el 17/01/2024
#626

en mi caso es un solo altavoz, no me sirve. Pero gracias por la sugerencia.
Subir
dazz
#628 por dazz el 17/01/2024
Ah, si la pantalla es de 2 o 4 altavoces no hace falta resistencia en parlelo, es verdad, claro. Bastaría con configurarla a 8 ohms si es posible. Desconectando la mitad de los altavoces quizás.
Subir
Tonyguitar
#629 por Tonyguitar el 17/01/2024
lutop escribió:
Conoceis algun trafo que me pueda servir, sin que cueste un riñon?

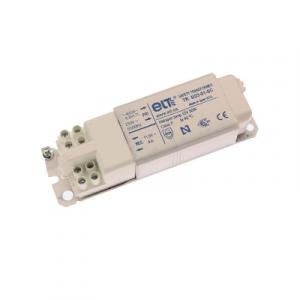

Para usar este ampli con 16 OHM, prueba uno de 230v a 12v que esten los bobinados arrollados uno sobre el otro, hay uno en concreto que yo lo he usado mucho para esto y da un resultado espectacular, ojo, es feo, basto, es para red, pero si lo pruebas con audio, te va a sorprender, te digo que no vas a notar difeferencia entre este y uno de audio:

A todo esto, se me conoce como el tonto de los transformadores de lamparas halogenas mundialmente. :risa:
Archivos adjuntos ( para descargar)
Subir
2
Tonyguitar
#630 por Tonyguitar el 17/01/2024
Y si necesitas mas potencia o hacer un push pull, esto lo he probado tambien y funciona que no veas de bien:

Subir
3
lutop
#631 por lutop el 17/01/2024
#629
No se porque, pero me esperaba que aparecieras con algun trafo halogeno :mrgreen:
Gracias por la sugerencia, mirare a ver si alguno de los que tengo en el cajon sirven.
Desde la completa ignorancia.... como saber si un trafo de estos halogenos sirve para una pantalla de 16 o una de 8Ohm?
Subir
Tonyguitar
#632 por Tonyguitar el 17/01/2024
lutop escribió:
No se porque, pero me esperaba que aparecieras con algun trafo halogeno

Tengo unos amigos, uno en especial que cuando lo lea se va a descojonar de la risa con tu comentario :jajajaja:
Subir
Tonyguitar
#633 por Tonyguitar el 17/01/2024
lutop escribió:
Desde la completa ignorancia.... como saber si un trafo de estos halogenos sirve para una pantalla de 16 o una de 8Ohm?


Es por la formula de la impedancia reflejada, no es algo exacto al milimetro pero se puede dar por bueno mas que de sobras:

220v/12v=18.3

18.3 x 18.3=366

366 x 16 ohm=5k3 seria la impedancia que ve el anodo de tu valvula mirando al primario del transformador.


Puedes repetir esa misma formula para 220v/9v y veras que si al final de la formula, pones un altavoz de 8 ohm, te salen 5k en el primario.
5k, 5k3, 5k4 etc, no varia mucho, es verdad que lo que haces es hacer trabajar un trafo de red como trafo de audio y trabajaria a frecuencias mas altas, pero mucha gente y yo, esta forula la damos por buena, de ahi que para 4 ohm si pones un trafo 220v a 6v sale clavao y si pones un 220v a 9v un altavoz de 8 ohm te sale clavao lo que se refleja en el primario, es decir, unos 5k mas o menos.
Subir
2
dazz
#634 por dazz el 17/01/2024
Yo me he estado mordiendo la lengua para no decir que le pongas un chipamp y te olvides de trafos y pentodos. :tomatazos:
Es broma, :jajaja: esa sería muy mala idea
Subir
1
lutop
#635 por lutop el 17/01/2024
#633
Genial. Gracias por la explicación
Subir
1
