#457 por pako202 el 21/04/2021
Tony guitar he estado viendo todo el tema de tu ampli pero no veo donde está el montaje con dos válvulas..
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
pako202
#458 por pako202 el 21/04/2021
Hola de nuevo a todos

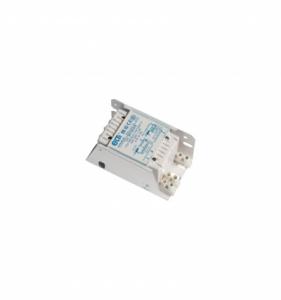

Como he visto que hay gente que necesita transformadores he estado haciendo pruebas con reactancias (balastros). como las que llevan los tubos fluorescentes o los equipos de alogenuros metalicos o sodio de alta presion ( equipos para el cultivo de ma*****na). estos equipos llevan un nucleo ferromagnetico de 21cm2,
lo cual significa que pueden con 400w.

ahora..... por cada vuelta de hilo esmaltado que le demos obtendremos 2v. eso significa que: un primario de 220v necesita 110 vueltas, un secundario de 400v necesita 200 vueltas... y para 6v se necesitan 3 vueltas.... ahora solo necesitamos saber el grosor de cobre, eso varia segun el consumo que se necesite.. si me dais datos de consumos calculo la seccion.

de estos transformadores se pueden apañar por muy poco dinero y la mayoria del cobre lo tenemos ya en la misma reactancia.. tambien se pueden bobinar para salida de sonido y se pueden poner transformadores de mucha potencia. ya me decis si os interesa o no...
Archivos adjuntos ( para descargar)

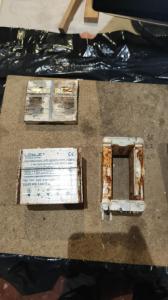

photo_2021-04-21 22.17.20.jpeg

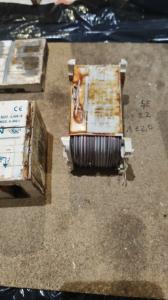

photo_2021-04-21 22.17.27.jpeg
Subir
Tonyguitar
#459 por Tonyguitar el 21/04/2021
Las reactancias de tubos fluorescentes sirven para algo? Juer, he tirao yo de esas pocas.

Lo del ampli que te puse era mono, con pcl86, a ver si hago el esquema ese stereo y te lo paso.
Subir
pako202
#460 por pako202 el 21/04/2021
claro que valen... solo hay que rebobinar, ya que las reactancias solo llevan una bobina ( similar a las bobinas de choque de10 mh de las fuentes), y como son bastante grandes cogen las bobinas que necesitemos casi seguro, he visto que venden transformadores para 4 valvulas que da una salida de 350v 0 350v de 40ma
otra de 250v de 45ma otra de 6.3 de 1,5a y otra de 3.15v 0 3.15v de 1,9a, voy a hacer los calculos pero estoy casi 100x100 seguro de que coge.... si no todas las bobinas, la mayoria..


Tonyguitar muchas gracias.. el esquema cuando cuando puedas.


la bobina que trae de fabrica son 295 vueltas de 1.2mm de seccion,

para fabricar un transformador con entrada 220v. y. salida 250v + 6,3v + 12v..

primario 220v. 110 vueltas
secundario 250v 125 vueltas
secundario 6,3v 3,5 vueltas
secundario 12v 6 vueltas
como lo voy a rebobinar con el mismo hilo que trae (1,2mm) todas las salidas soportan 3a

110+125+3,5+6= 244vueltas casi seguro cogen perfectamente ya que de casa tenia 295vueltas.
Subir
Tonyguitar
#461 por Tonyguitar el 21/04/2021
Juer, que artista estas hecho, me has dejao con la boca abierta.
Subir
pako202
#462 por pako202 el 23/04/2021
buenas noches... he intentado utilizar la bobina del secundario de un transformador de microondas que es lo que tenia a mano para hacer el transformador para un amplificador de valvulas te tuviese un primario a 220v 100w 0,45A, un secundario a 250v 11,5w 45mA, otro secundario a 350v 0 350v 28w 40mA, otro secundario de
6,3v 10w 1,5A y un ultimo secundario de 3,15v 0 3,15v 12w 1,9A, todo esto montado en una reactancia de 400w ( las de los equipos de arranque de alogenuros metalicos).

pues ha sido un fracasooooo, ya que la bobina del secundario del trafo del microondas tenia tanto barniz que me a sido imposible ablandar el barniz para poder desliar la bobina, he metido la bobina en disolvente, aguarras, acetona, hiviendola en un recipiente... y nada, como el hilo es muy fino con lo mas minimo se parte.
Mañana hire por hilo para bobinar motore y en el fin de semana bobinare el trafo para poneros los resultados. Y si el resultado es bueno ( que no tiene por que se malo segun los calculos) podremos hacer un transformador de potencia para nuestros amplificadores a valvulas por unos 15€ ( se venden de segunda mano en wallapop).

pd. EL QUE NO LO INTENTA NO LO CONSIGUE.... Y EL QUE LA SIGUE LA CONSIGUE,,,,, jijijijijij
Subir
Kenworht
#463 por Kenworht el 23/04/2021
Necesitas para filamento 4 o 6 amperios. Para que no sature y deforme la señal.
Para alta 300v AC
Para Bias 50v AC.
Con eso vas sobrao.
Hacer los secundarios simetricos va a hacer que suene mejor.
Por ejemplo.
Filamento a 6,30:
3,15-0-3,15.
Alta a 300v:
150v-0-150v.
Subir
pako202
Tonyguitar
#465 por Tonyguitar el 23/04/2021
Yo tengo un amigo que hace trafos de aislamiento con trafos de microondas, pero necesitas los dos bobinados de cable gordo, el usa dos trafos y uno lo desecha para sacar el hilo gordo, el fino lo tira, ese ademas es peligroso,si lo usas como secundario tiene que tener mas de 10 mil vueltas, a saber si saca 4 o 5 mil voltios.

Yo tengo guardados varios que cogi de la basura de microondas viejos, pero ya digo,no hice nada todavia con ellos.

Para un trafo de alimentacion de un ampli grande servirian,algun 50w o 100w seguro,pq sacan mucha potencia, es mas, puedes poner facil el secundario de 230v y un hilo a parte de 6v de filamentos.




Ese es el video que decia, pienso que al tener pocas espiras debe consumir en vacio y calentarse.
Subir
pako202
#466 por pako202 el 23/04/2021
Los transformadores de microondas están fabricados para funcionar poco rato y están al punto de saturación por eso se calientan en vacío,. Efectivamente si le das unas pocas vueltas más al primario se soluciona. Yo tenía intensión de desliar secundario para utilizar los metros necesarios , pero me fue imposible.
Subir
Tonyguitar
#467 por Tonyguitar el 23/04/2021
claro, es que yo pienso que al tener tan pocas espiras, pues entre fase y neutro habra poca impedancia y por eso se calentara tanto.

La ventaja que tiene es que ahi tienes un transformador de aislamiento de cerca de 10A seguro.
Subir
pako202
#468 por pako202 el 24/04/2021
hola chicos... he estado haciendo pruebas el el balastro de 400w, los calculos que puse en los post anteriores estaban erroneos se necesitaban 440vuelta para los 220v

470 vuelta para 250v,, y 12vuelta para 6,3v..

las tensiones son correctas pero se me calienta, no se el motivo aun,, seguramente sea por que todas las E a un lado y todas las I al otro, o posiblemente tenga algun corto en alguna bobina por que he utilizado cobre recuperado y no me extrañaria que fuese ese el motivo, en principio funciona solo tengo que seguir haciendo pruebas
OS SEGUIRE INFORMANDOOOOO.


tonyguitar cuando pueda me pasa el esquema para pedir todo el material... gracias campeon
