¡Hazte un ampli de valvulas jcm800 de 6w por 20 euros!

black_transistor
#553 por black_transistor el 19/08/2022
Que tal amigos, me acabo de hacer solo la etapa amplificadora, se escucha muy bien, claro y nítido pero a mi también me suena con muy poco volumen, estaré haciendo algo mal? o podría ser cosa de los transformadores? les agradezco mucho su atención
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
dazz
#554 por dazz el 19/08/2022
#553 No das mucha información, qué preamp estás usando con la etapa? qué altavoz/gabinete/pantalla? qué transformador de salida? qué voltajes tienes?
Subir
black_transistor
#555 por black_transistor el 20/08/2022
#554 lo probé con una señal de audio ya preamplificada, el transformador de salida es un Emerson de 8K single-ended con salida para 4 y 8 ohms, la bocina es una tannoy de 4 ohms de 6 pulgadas y lo estoy alimentando con un transformador de 127v a 12v-1.5A y uno invertido de 12v a 220v a 1.8A (aproximadamente) ya rectificado me da pasadito de 300, me ha pasado en los amplificadores transistorizados que si el consumo de corriente es mayor al de la fuente se escucha mal, pero en este caso se escucha muy bien pero el nivel de volumen es muy muy bajo, no tengo mucha experiencia en pentodos, he trabajado mucho con triodos 12ax7 y similares, pero nunca antes con una etapa de amplificación.
Subir
dazz
#556 por dazz el 20/08/2022
#555 Posíblemente ese preamp tenga salida de línea. Si es así, simplemente la señal no tendrá la suficiente amplitud para generar potencia en la etapa de potencia. Piensa que un preamp de guitarra a válvulas te va a sacar una señal de mucha más amplitud, 50V pico a pico, por decir algo, puede que incluso más, mientras que la salida de línea será de un par de voltios pico a pico como mucho.
Puedes también comprobar el bias midiendo el voltaje de cátodo. Comprueba que la reja esté a cero voltios, y que la pantalla esté al voltaje correcto también. Supongo que no tendrás ánodo y pantalla conectados al mismo nodo de la fuente, no? De ser así tendrías la EL84 trabajando como triodo y perdiendo potencia.
Finalmente, la impedancia correcta para una EL84 es de 5K, no 8K, aunque eso no creo que termine de explicar tanta pérdida de volumen.
Subir
princi
#557 por princi el 20/08/2022
Después de las recomendaciones de Dazz,,, yo probaría con otro altavoz, si es de 6” y tiene poca sensibilidad te va a penalizar el volumen
Subir
dazz
#558 por dazz el 21/08/2022
#557 Sí, esa es otra a tener en cuenta.
Subir
black_transistor
#559 por black_transistor el 22/08/2022
#557 ya cambié el transformador de alimentación, y me armé provisionalmente un stage preamplificador con una 6N2P aumentó el volumen pero a lo que he escuchado con relacion a estos equipos creo que aun le falta, aunque probablemente si pudiera ser la bocina, ustedes cual podrían recomendarme? en mercado libre vi una Bocina Celestion Ten 30, 10 pulgadas, 30w, 16 Ohms en $829 MXN que son aproximadamente 41.3 Euros. también está una Celestion Seventy 80 de 12pulgadas, 80w, 16 Ohms $1,169 MXN aprox 58.28 Euros
Subir
black_transistor
#560 por black_transistor el 21/09/2022
Dilema resuelto, pedí 4 tubos soviéticos directo de Ucrania y resultó que el problema era mi tubo... Ya está dañado, probé los 4 nuevos y funcionó muy bien con una bocina Yamaha 15" ahora mi duda es... De los altavoces que les comenté anteriormente, cuál me recomendarían?

black_transistor escribió:
en mercado libre vi una Bocina Celestion Ten 30, 10 pulgadas, 30w, 16 Ohms en $829 MXN que son aproximadamente 41.3 Euros. también está una Celestion Seventy 80 de 12pulgadas, 80w, 16 Ohms $1,169 MXN aprox 58.28 Euros
Subir
black_transistor
#561 por black_transistor el 21/09/2022
Pido una disculpa, se había duplicado la respuesta
Subir
Torresluthier
#562 por Torresluthier el 31/10/2022
Buen invento. Aunque ya creo que tienes mejores. Un gran saludo
Subir
dazz
#563 por dazz el 01/11/2022
#560 Ten en cuenta que la impedancia del altavoz importa. Si la etapa está diseñada para altavoces de 8 ohms, ponle uno de 8 ohms. O conecta el de 16 ohms al tap de 16 ohms del transformador de salida, si lo tiene.
Subir
MusiCoder
#564 por MusiCoder el 19/12/2022
Buenos días,

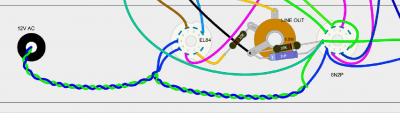

Cómo estoy montando el ampli en formato torreta tengo una duda con la pata 5 de la EL84 ¿Va conectada a tierra o va a la pata 9 de las 6n2p?
Es que estoy siguiendo el esquema de placa de torretas y no termino de verlo claro.

Gracias compañeros
Archivos adjuntos ( para descargar)
Captura de pantalla 2022-12-19 a las 13.41.02.jpg
