¡Hazte un ampli de valvulas jcm800 de 6w por 20 euros!

Tonyguitar
#529 por Tonyguitar el 22/04/2022
Encierra el jack input con cinta de aluminio de rigorista y el conmutador hi y lo, también.

Y la cinta esa que este en contacto con masa.


El conmutador doble hi y lo con cable apantallado y el jack input también apantallado.
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
lutop
#530 por lutop el 22/04/2022
#529

Este finde hago pruebas. La cinta de "rigorista", que es? Tengo la tipica cinta de cobre de apantallar guitarras.
Subir
toni diaz
#531 por toni diaz el 22/04/2022
#530 rigorista es el que pone los aides atondicionados. cohone
Subir
2
princi
#532 por princi el 22/04/2022
#531

Jajajaj
Subir
princi
#533 por princi el 22/04/2022
#530

Si, forras primero el jack con cinta aislante y encima de esta lo forras otra vez con cinta d aluminio ó de cobre,,, y que haga contacto con masa, tanto el input como el selector hi/lo
Subir
lutop
#534 por lutop el 22/04/2022
#531

jajajaja

mañana pruebo lo de cinta aislante+cinta de cobre y os digo que tal.
Subir
lutop
#535 por lutop el 23/04/2022
Buenas

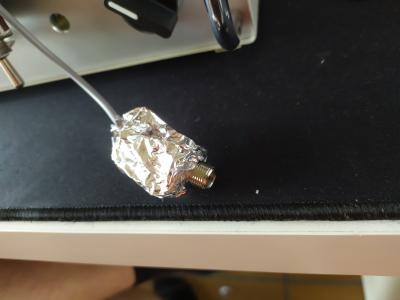

pues al final la cinta de "rigorista" ha sido mano de santo. La verdad es que yo me estaba comiendo la cabeza pensando en meter una caja metalica dentro con los jacks y selectores, pero la solucion cinta aislante+cinta de frigorista es simple y efectiva.
Solo aislando el jack de entrada ya se ha solucionado el acople, pero ya puestos he aislado tambien los selectores de boost y Hi-Lo.

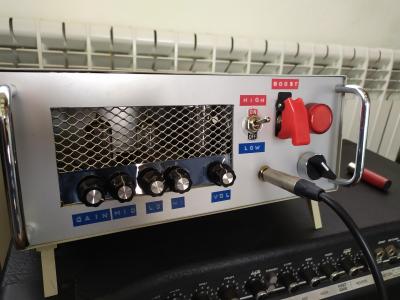

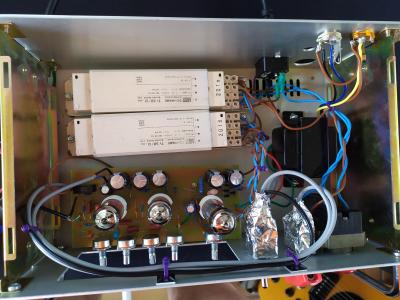

Aqui teneis unas fotos de como ha quedado, y un video de prueba donde se aprecia que ya no pita. Los cables los he tenido que mover y fijar con bridas donde estan ahora para minimizar ruido de Hum. Ahora hace algo de ruido per nada descabellado.
Por otro lado, me he dado cuenta que tendria que haber utilizado un jack con switch para enviar a tierra el input si no hay guitarra, pero ya lo hare cuando tenga un ratillo.

El ampli suena bien, aunque no he tenido tiempo todavia de exprimirlo a fondo. De momento lo tengo conectado a la pantalla de mi Bandit con cono Sheffield, a la espera de ver que consigo como pantalla. Que tal le iria un V30?

Archivos adjuntos ( para descargar)
Subir
2
toni diaz
#536 por toni diaz el 23/04/2022
#535 ole, eso suena de lujo, pedazo de curro
Subir
lutop
#537 por lutop el 23/04/2022
El micro del teléfono no le hace justicia. Cuando pueda grabaré algo en condiciones
Subir
1
princi
#538 por princi el 23/04/2022
👏👏👏 Está genial, sonidazo,,, muy buen trabajo, ahora a disfrutarlo 👍
Subir
Tonyguitar
#539 por Tonyguitar el 24/04/2022
toni diaz escribió:
rigorista
que quisquillosa es la gente macho, no admiten que uno vaya estresado y se equivoque al escirbir y no se de cuenta
:jajajaja:
princi escribió:
Si, forras primero el jack con cinta aislante y encima de esta lo forras otra vez con cinta d aluminio ó de cobre

eso es lo mas importante si, no se lo dije jeje.
Subir
Tonyguitar
#540 por Tonyguitar el 24/04/2022
te ha quedao impresionante tio, partece una herramienta de taller de electronica jeje.



detalle de los trafos de lamparas alogenas como esta mandao, muy bien crack.




el jack con cinta de Rigorista te ha quedao precioso, enhorabuena!!


Yo no me acorde de decirtelo, pero con el previo mesa booguie dual rectifier me paso eso, tuve que forar con cinta de Rigorista el jack y el conmutador, con el 800 no me suena haber tenido que hacer eso, pero la verdad es que me ha venido de perlas que me digas que has hecho eso y te ha funcoinado, eso me sirve a mi para recodar que hay que hacer cuando pase eso, muchas gracias crack.
