A que te refieres con si va apantallado el cable gris? Entonces quito el verde y lo pego con cinta para que no moleste? Si, del amarillo salen dos y están en el mismo pin del jack
Ayuda a conectar pastillas
Baneado OFERTASVer todas
-
Millenium Rookie E-Drum Set
-
-29%Boss T-Shirt CCB-MT2TMC (Talla M)
-
Squier Sonic Strat LRL Ultravi Set
Del amarillo:
el blanco que va por dentro es el vivo y el apantallado es lo demás. El apantallado va al negativo que es masa.
El verde lo retiras de ahí.

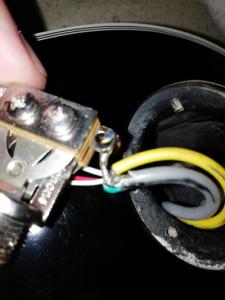

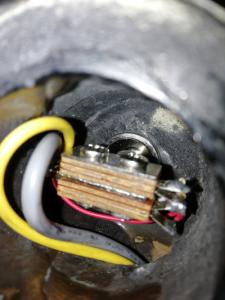

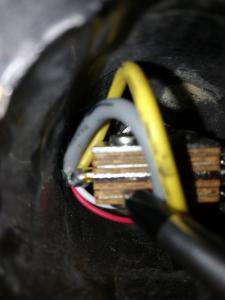

Haz una foto al selector de pastillas haber como lo has conectado ahí.
el blanco que va por dentro es el vivo y el apantallado es lo demás. El apantallado va al negativo que es masa.
El verde lo retiras de ahí.
Haz una foto al selector de pastillas haber como lo has conectado ahí.

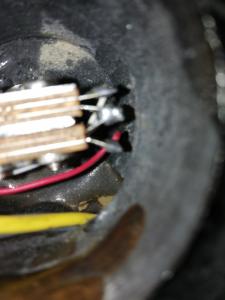

No se ve bien.

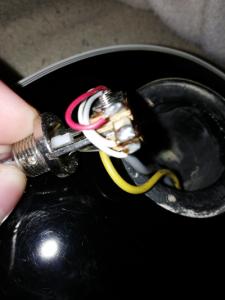

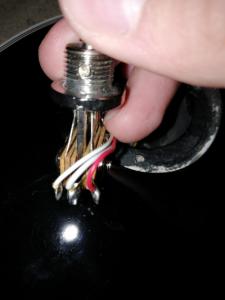

Desmontalo y hazle otra foto que se vean bien los cables.
Desmontalo y hazle otra foto que se vean bien los cables.
Baneado

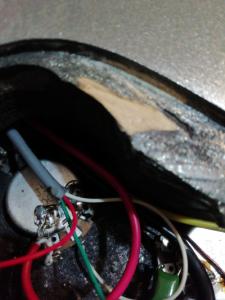

El verde deve ir soldado a la carcasa del pote de volumen de la pastilla de mástil. Veo que se ve el trenzado del cable gris que eso es masa y deve ir lógicamente a masa.

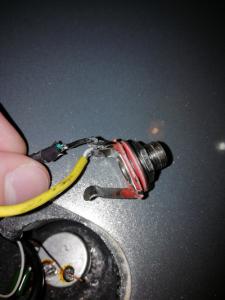

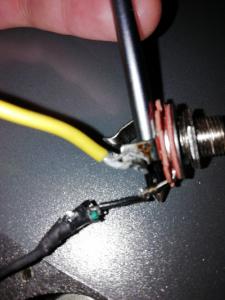

El cable blanco que va por dentro del amarillo deve ir al positivo del jack. Al pin que conecta la punta del Jack macho.
El trenzado del cable amarillo va a la masa del jack, donde toca con la parte cilíndrica del Jack macho.
Pela un poco la funda y con el trenzado, enrrollandolo haciendo como un cable. Va a masa.
Suelda un cable entre las carcasas de volumen.
Busca el cable que viene desde el puente y sueldalo a la carcasa del pote de volumen de mástil.
El cable blanco que va por dentro del amarillo deve ir al positivo del jack. Al pin que conecta la punta del Jack macho.
El trenzado del cable amarillo va a la masa del jack, donde toca con la parte cilíndrica del Jack macho.
Pela un poco la funda y con el trenzado, enrrollandolo haciendo como un cable. Va a masa.
Suelda un cable entre las carcasas de volumen.
Busca el cable que viene desde el puente y sueldalo a la carcasa del pote de volumen de mástil.
Ya lo tienes casi.
El problema estaba en que habías derivado el positivo del cable amarillo a masa en el Jack.
El problema estaba en que habías derivado el positivo del cable amarillo a masa en el Jack.
Baneado
El cable verde no lo sueles en ningún lado de momento.
Aislalo.
El cable gris tiene soldado el trenzado al pote de volumen?
Aislalo.
El cable gris tiene soldado el trenzado al pote de volumen?
