Joder Jaime que detallazo ! Gracias por ser tan gráfico ; ) una pregunta... Esta imagen representa el esquema que yo subí?? O es otra forma de cablearlo. Más que nada por intentar buscarle la lógica al esquema con el dibujo que tú hiciste y aprender algo nuevo o si es otra forma de hacerlo no volverme loco buscándole el sentido al esquema. Saludos y 1000 gracias!!
De nada

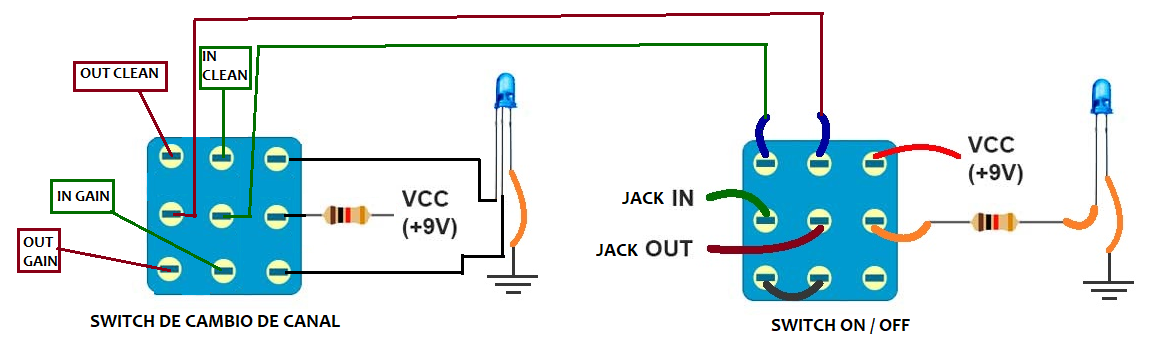

El dibujo (layout) no sería más que la interpretación del esquema eléctrico que has puesto. También sería la forma lógica. Lo malo del esquema que has puesto es que has puesto es que el etiquetado no es claro al 100% por que llama "A2" a un par de pins, uno de cada 3PDT.

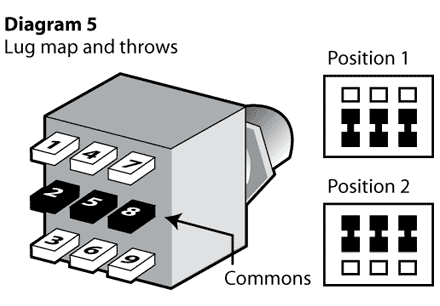

Los switches 3PDT son un tipo de switch de 3 circuitos, pueden conmutar 3 circuitos a la vez:
La fila central es la fila común por lo que en las dos posciones que tiene se conectan los pins de la siguiente manera:
Posición 2:
2-1 , 5-4 y 8-7
Posición 1:
2-3, 5-6 y 8-9
Por lo tanto, si sigues esta lógica puedes seguir la señal y ver que pasará en las posiciones de cada switch.
Switch on-off en posición 1 (Switch de cambio de canal no importa la posición aquí)
Señal de la guitarra >> Jack IN del pedal >> Pin 2 >> Pin3 >> Pin 6 >> Pin 5 >> Jack OUT del pedal.
Fíjate que aquí los pins 3 y 6 están puenteados.
Switch on-off (Lo llamaremos sw1) en posición 2 - Switch cambio de canal (Lo llamaremos sw2) en posición 2 (Clean):
Señal de la guitarra >> Jack IN del pedal >> Pin 2 sw1 >> Pin 1 sw1 >> Pin 5 sw2 >> In Clean - la señal sale entonces por el OutClean >> Pin1 sw2 >> Pin 2 sw2 >> Pin 4 sw1 >> Pin 5 sw1 >> Jack OUT del pedal.
Lo mismo sucedería en la posición 2 del sw2 (Gain).
En este link el forero m4x1m1l14n0 se curró un post sobre cómo cablear un 3PDT y comprender su funcionamiento.
https://www.guitarristas.info/foros/enseno-como-conectan-switch-3pdt-dpdt-identifi/226119
Como puedes ver, el 3PDT usa los tres circuitos para:
Circuito 1 - (pins 2-1 ó 2-3)
Señal de la guitarra que llega al jack IN del pedal >> al jack OUT del pedal (Bypass) o si el efecto está activado >> señal que llega al jack IN >> la entrada del circuito.
Circuito 2 - (pins 5-4 ó 5-6)
Señal de la guitarra que llega al jack IN del pedal >> al jack OUT del pedal (Bypass) o si el efecto está activado >> señal que llega desde la salida del circuito >> jack OUT
Circuito 3 - (pins 7-8 o 8-9)
Encender y apagar el led.
Saludos,
Jaime.
El dibujo (layout) no sería más que la interpretación del esquema eléctrico que has puesto. También sería la forma lógica. Lo malo del esquema que has puesto es que has puesto es que el etiquetado no es claro al 100% por que llama "A2" a un par de pins, uno de cada 3PDT.
Los switches 3PDT son un tipo de switch de 3 circuitos, pueden conmutar 3 circuitos a la vez:
La fila central es la fila común por lo que en las dos posciones que tiene se conectan los pins de la siguiente manera:
Posición 2:
2-1 , 5-4 y 8-7
Posición 1:
2-3, 5-6 y 8-9
Por lo tanto, si sigues esta lógica puedes seguir la señal y ver que pasará en las posiciones de cada switch.
Switch on-off en posición 1 (Switch de cambio de canal no importa la posición aquí)
Señal de la guitarra >> Jack IN del pedal >> Pin 2 >> Pin3 >> Pin 6 >> Pin 5 >> Jack OUT del pedal.
Fíjate que aquí los pins 3 y 6 están puenteados.
Switch on-off (Lo llamaremos sw1) en posición 2 - Switch cambio de canal (Lo llamaremos sw2) en posición 2 (Clean):
Señal de la guitarra >> Jack IN del pedal >> Pin 2 sw1 >> Pin 1 sw1 >> Pin 5 sw2 >> In Clean - la señal sale entonces por el OutClean >> Pin1 sw2 >> Pin 2 sw2 >> Pin 4 sw1 >> Pin 5 sw1 >> Jack OUT del pedal.
Lo mismo sucedería en la posición 2 del sw2 (Gain).
En este link el forero m4x1m1l14n0 se curró un post sobre cómo cablear un 3PDT y comprender su funcionamiento.
https://www.guitarristas.info/foros/enseno-como-conectan-switch-3pdt-dpdt-identifi/226119
Como puedes ver, el 3PDT usa los tres circuitos para:
Circuito 1 - (pins 2-1 ó 2-3)
Señal de la guitarra que llega al jack IN del pedal >> al jack OUT del pedal (Bypass) o si el efecto está activado >> señal que llega al jack IN >> la entrada del circuito.
Circuito 2 - (pins 5-4 ó 5-6)
Señal de la guitarra que llega al jack IN del pedal >> al jack OUT del pedal (Bypass) o si el efecto está activado >> señal que llega desde la salida del circuito >> jack OUT
Circuito 3 - (pins 7-8 o 8-9)
Encender y apagar el led.
Saludos,
Jaime.
