Ayuda great destroyer pedal

txe
#1 por txe el 23/09/2017

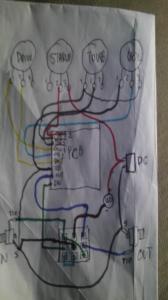

Pues a ver si me verifica alguien el esquema que siempre se me escapa algo.

Tengo duda:
con el 9v que me imagino que le saco de la conexion de bateria.
Cable de masa de pcb a jack. Le he puesto en input y luego otro de puente a output.
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -75%
    Eventide Blackhole (descarga)
    49 €
    Ver oferta
txe
#2 por txe el 25/09/2017
Estoy mirando continuidad y que sentido tiene alimentar el circuito a traves de un pote que no es ni el volumen?
DIagrama dice 9v pote starve 3
Subir
txe
#3 por txe el 26/09/2017

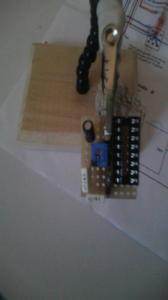

Bueno esta funcionando, realmente un fuzz sencillo asqueroso como me gusta para jugar con la perillas. Ahi esta el layout arriba testedo sin el 3pdt para el que quiera
