¡Ayuda! No funciona pote de distorsión

  • 1
Arias Electronix
#1 por Arias Electronix el 05/10/2018
Es el distortion plus de tonepad.He hecho varias veces este pedal y muchos otros, y por logeneral siempre me equivocava con algun cable o algo. En este he revisado la continuidad y el cableado y estan bien. Pero el pote de distorsion no va ( el pote esta bien) y es la primera vez que me pasa, el de volumen si va. No se porque puede ser. Os dejo una foto


Un saludo y gracias

https://i.imgur.com/VBhr5Ve.jpg
Subir
OFERTAS Ver todas
  • Millenium Rookie E-Drum Set
    189 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -75%
    Eventide Blackhole (descarga)
    49 €
    Ver oferta
dazz
#2 por dazz el 05/10/2018
Buenas Jesús, ayudaría si incluyeras el esquema y el diseño de la placa que has usado, y un poco más de información: qué quiere decir que no va? No suena? suena pero no cambia la distorsión? Suena pero solo si tocas la Macarena?
Subir
Arias Electronix
#3 por Arias Electronix el 06/10/2018
#2 la verdad es que me he explicado como un libro en llamas. Con no va me refiero que aunque gires, no distorsiona, suena limpio y haciendo el recorrido entero, suena igual.

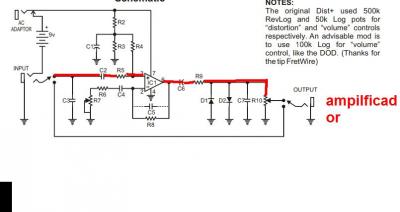

Este es el esquema

https://i.imgur.com/pOCRWjW.jpg


Espero que ya se me haya entendido, un saludo
Subir
dazz
#4 por dazz el 06/10/2018
Qué resistencia te da el pote a ambos extremos así montado en la placa? (sin fuente de alimentación)
Mide también R8 y R6
Subir
Arias Electronix
#5 por Arias Electronix el 06/10/2018
#4 en el pote me da 0, si mido continuidad directamente me pita.

R6 4'7k
R8 0 Igual que en el pote, pita
Subir
dazz
#6 por dazz el 06/10/2018
Jesus Arias Garcia escribió:
en el pote me da 0, si mido continuidad directamente me pita.


En todo el rango del pote te da continuidad?

Jesus Arias Garcia escribió:
R6 4'7k


Eso es correcto según el esquema

Jesus Arias Garcia escribió:
R8 0 Igual que en el pote, pita


Minglanillas, we have a problem. Eso podría explicar la falta de ganancia. R8 es la resistencia de feedback que determina la ganancia del operacional junto con el pote. Comprueba a ver dónde puede estar cortocircuitandose R8. Tendría que darte 1M de lectura
Subir
Daniel Alejandro
#7 por Daniel Alejandro el 06/10/2018
Oye no tiene que ver con el tema jaja, es solo para preguntar como puedo publicar mi pregunta
Subir
Arias Electronix
#8 por Arias Electronix el 06/10/2018
#4 en el pote me da 0, si mido continuidad directamente me pita.

R6 4'7k
R8 0 Igual que en el pote, pita #6

Vale creo que ya se lo que es ahora te comento
Subir
Arias Electronix
#9 por Arias Electronix el 06/10/2018
#8 exacto, solucionado, era literalmente una bobada que hacia con otro esque y que haciendolo en este se cortocircuita, arreglado.

Lo dicho mil gracias
Subir
dazz
#10 por dazz el 06/10/2018
#7 Ves aquí https://www.guitarristas.info/foros/electronica-diy/f53

Arriba a la izquierda hay un botón rojo que pone "nuevo hilo"
Subir
Tonyguitar
#11 por Tonyguitar el 07/10/2018
Testes pistas de cobre que no estén partidas.
Subir
Tonyguitar
#12 por Tonyguitar el 29/11/2018
cuando no te funcione un pedal hazte un inyector de audio como este:


ve inyectando señal en los puntos por donde circula la señal y podras ver donde se te pierde y no suena, y ahi es donde tienes el problema.


No hace falta saber mucho de electronica para arreglar averias, con tener un poco de idea ya lo haces, unicamente lo que hay que saber es eso que digo, por donde va a pasar la señal.
