Ayuda con pastillas Gibson USA

Solucionado
Still
#1 por Still el 25/12/2021

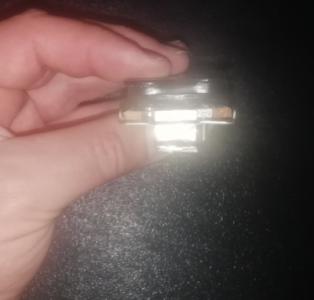

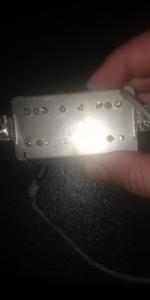

Hola buenas a todos, mi consulta es sobre unas pastillas Gibson y sería si alguien me puede ayudar a saber que modelo exacto es, gracias de antemano, un saludo. (el imán es gris oscuro)
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -39%
    Headrush MX5
    298 €
    Ver oferta
  • -22%
    Epiphone LP Custom Figured TB
    698 €
    Ver oferta
jaimebcn
#2 por jaimebcn el 25/12/2021
Hola Still,

Si pudieses medir la impedancia con un multímetro ayudaría bastante. Así a bote pronto podría ser una 496, una 498, una 490, una 500T, etc ... pero sin la lectura del multímetro es hablar por hablar.

Saludos,
Subir
Still
#3 por Still el 25/12/2021
Hola jaimebcn, ok lo miro y publico
Subir
sancheski
#4 por sancheski el 25/12/2021
Aparte de la medición que te indica Jaime tanto la 500t como la 496r llevan imanes cerámicos. Los cerámicos se distinguen bien de los alnico porque son más oscuros. Además la 500t es inconfundible porque lleva tres imanes.

En cuanto a mediciones a grosso modo:

490r/t: 7-8,5k (alnico 2)
498t: 12-13,5k (alnico 5)
496r: 8-8,5k (cerámico)
500t: 14-15k (3 imanes cerámicos)

Si mides la separación entre piezas polares sabrás si es una pastilla de puente o mástil, que también puede ser útil para descartar un modelo de otro.
Subir
Still
#5 por Still el 25/12/2021
Hola otra vez, pues los imanes son diferentes, pero la del imán oscuro me da 7,2.

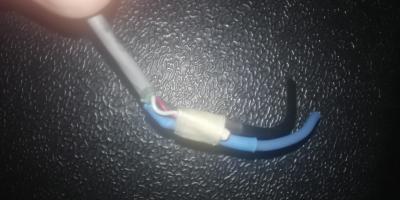

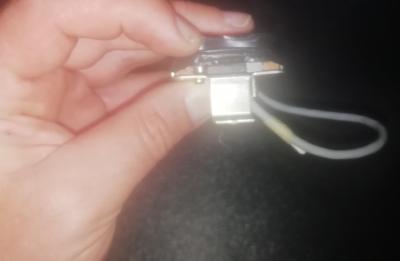

Adjunto foto
Archivos adjuntos ( para descargar)
Subir
sancheski
#6 por sancheski el 25/12/2021
La del imán oscuro, aunque está por debajo del valor "normal", diría que es una 496r. La distancia entre piezas polares debería ser de 52 mm.
¿La otra cuánta resistencia tiene? ¿Las sacaste de alguna guitarra?
Subir
Still
#7 por Still el 26/12/2021
La otra da 3,6. (Resistencia baja o puede tener algún fallo ??)

Sí sacada de una guitarra, pero no son las originales de la misma.
Subir
sancheski
#8 por sancheski el 26/12/2021
3,6k será la lectura de una bobina. Si tiene cable multiconductor tienes que empalmar dos de esos cables para ponerlas en serie y ya te daría más o menos el doble, sobre 7,2k.
Subir
toni diaz
#9 por toni diaz el 26/12/2021
La Que da 7,2k es una P 496R de 4 hilos, y distancia entre polos de 49,8mm por lo que no te valdrá las cubiertas standard de 50mm.
La discrepancia de R. Puede ser por la tolerancia de tu polimetro o porque tenga alguna vuelta de bobina en corto.
La otra está estropeada y seguramente la hallan "apañado" para venderla
Subir
sancheski
#10 por sancheski el 26/12/2021
sancheski escribió:
diría que es una 496r. La distancia entre piezas polares debería ser de 52 mm.

Leyendo el último aporte de #9 me doy cuenta que me he equivocado en mi comentario. La 496R tiene separación de 49,2mm al ser de posición mástil. La de 52mm es la separación de una pastilla con denominación T, de puente.
Subir
Still
#11 por Still el 26/12/2021
Muchísimas gracias a los tres por la información y las molestias en responder, un saludo.
