buenas colegas,

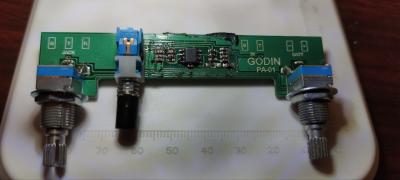

hace un tiempo estaba necesitando el diagrama o al menos una foto clara del sistema H.D.R que monta Godin en algunas de sus guitarras, logra hacer las pastillas activas con un circuito que anda muy bien. El tema es que los potes de tantos años estaban dando ruido y decidí cambiarlos por CTS (grave error) por que no son del mismo modelo ni se encajan igual a la guitarra. 1 año despues he reunido el dinero luego de cumplir otras prioridades y he pedido a la misma fabrica el sistema HDR nuevo para montarlo en mi guitarra, pero esta vez como no encontré info en todo internet decidí darselas. He comprado todo el modulo y lo he deshuesado solo para que nadie nunca más pase por lo que yo pasé y pueda reparar su sistema. El HDR es patentado por Godin por tanto le colocan una resina negra arriba del chip mas importante para que no les clonen la placa, me he tomado el trabajo de removerlo a pura estacion de calor arriesgando dañarla solo por ti. El chip integrado es OPA244UA , el resto son resistencias y condensadores de superficie, potenciometros de 500k de 5 patas y el vastago de la rosca largo (importante).
