CONSTRUCCION DE UN CLON DEL PEDAL BOSS GE-7

CONSTRUCCION DE UN CLON DEL BOSS GE-7



hola!
bueno este es mi primer post k hago y espero k les guste, trata de la construccion de un clon del pedal BOSS GE-7 , k es un equalisador de frecuencias muy bueno y con grandes prestaciones, aca la foto del original:
[ Imagen no disponible ]

bueno ahora a comensar armar el pedal!
este es el diagrama del pedal



bueno primero pense: " como rayos voy aser el diseño de la placa en bakelita.... "

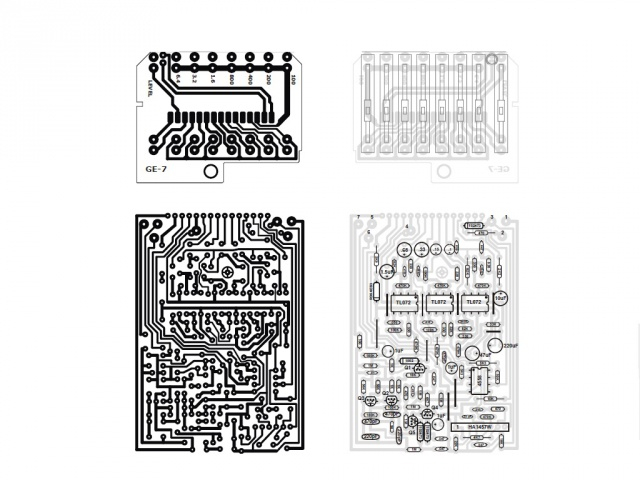

y despues buscando en la red encontre el diseño original del año 2000..!!!!




asi k me puse hacer la placa! con el metodo del planchado:

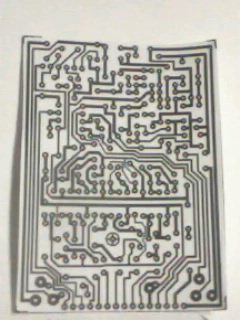

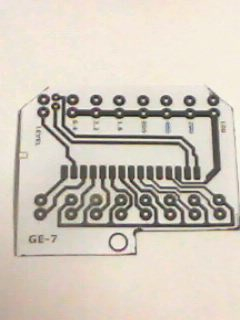

hay estan los diseños impresos hechos con impresora laser

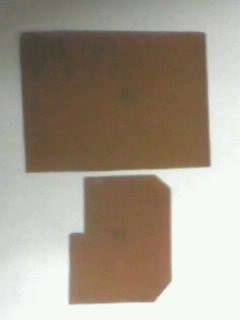

y estas son las placas, cortarlas fue facil con un dremel...

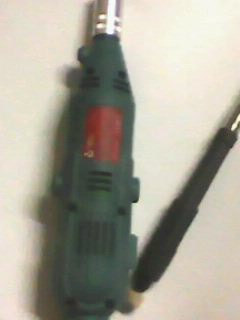

este es mi dremel... (creo k asi se llama)

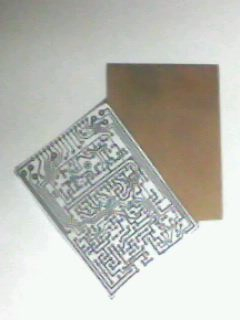

y aki las placas con los impresos...

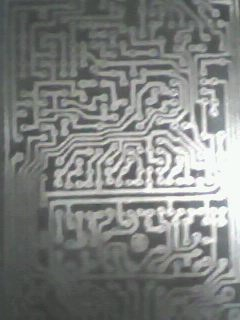

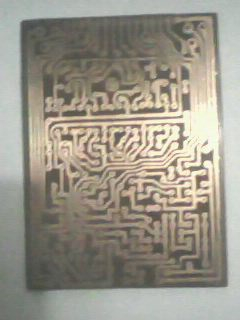

bueno me olvide tomar fotos del proceso del planchado, bueno aca la placa ya terminada lista para perforar y poner los componentes:



bueno asta keda hoy mañana me voy a comprar las piesas y de ahy sigo subiendo el proceso de construccion!

Encontraste el IC MA1457W???? o lo vas a reemplazar?? como???? tengo una versión nueva de ese EQ y mejoras para que no haga mucho problema, parece que suele hacer ruidito de fondo!!!!!!!!!

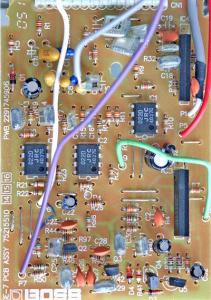

Cuelgo adjuntos del layout de la nueva versión y el circuito con apuntes del CHINO que lo ensambló con mejoras.

Dos de los ICs de la nueva versión son todos DIP sea 8 patas en línea de esos tengo todos!!!!!!!! la serie NJMXXXX; si necesitas ayuda chiflame!!!!!!!!!!

Una pregun curiosa la caja???? la vas a ser BOSS???? ese proyecto lo tengo en cola muyyyy larga!!!!!!!!!! jejejeeeeeeeeeeeee!!! y los potes de 10K encontraste de esee tamañito???? la serie G solo es porque tiene tope en el medio!!

Si alguien tuviera ese modelo (el nuevo EQ 7), porfa una foto del lado del impreso si no es tanta la molestia, además de más fotos de cerca del layout, se les agradecerá para el clonaje vía ingeniería inversa!!! muchísimas gracias.

SUERTE!!!

no encontre los integrados MA1457W los voy a reemplazar , estoy averiguando algun reemplaso toy pensando en reemplasarlo por un 4558 y creo k solucion el problema del ruido ya k cambie los k pedia por unos de bajo ruido.

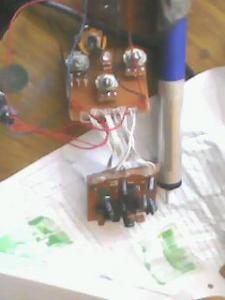

lo k es de la cajja no toy seguro todavia en este momento toy asiendo un delay mira una fotos:
voy a buscar el layout del nuevo ge-7
una pregunta tu eres de peru tamb no ?
gracias!

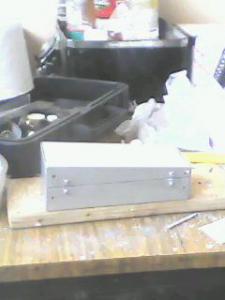

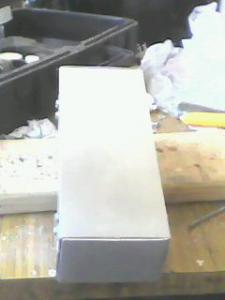

la caja la toy haciendo con esas reglas de aluminio k se usa en construccion y con un poco de ayuda de mi dremel...

ah y no consegui los potes k pide en el original asi k decidi cambiarlos por los normales.

Sí chico soy peruano y he hecho cajas BOSS las has visto no?? en mis HM-2 y HM-3 clon y pronto mi MT-2 te puedo dar algunas soluciones para eso, no te hagas problemas por la jaula de FARADAY todos buscan la perfección te aseguro por la experiencia que tengo que basta la malla de cobre que se pone alrededor del PCB, si tienes aprehención por el ruido ponle cable mayado solo al IN y basta de ruidos, una fuente bien filtrada con el trafo con las placas bien ajustaditas también ayudan jejejeeeeeeeeeee!!
Cómo lo reemplazarás??? vives en PERÚ??? en LIMA???
Cual delay estás haciendo?? no digas esa tontería del rebote jejjejeje!!!! haste el FERMUS DELAY!!!! si haces su mod de colas, te quedas con la última nota como fondo es super sin distorción ni siseos super recomendable a 500ms!!! hasta el infinitoooooo!!!!!!!!

Te ayudo con lasustitución a ver primero empezamos por el datasheet del MA1457W:
http://buildyourownclone.com/ha1457.pdf

Como verás es un SIP o sea 8 patitas en línea, los pines 6 (-imput) y 7 (+ imput) , el pin 1 (output); pin 8 => +V , pin 4 => -V; son simil a los de cualquier OP-AMP; tiene unos pines para la compensación externa con condensadores 5 y 3 ahí se pone condensadores en picos; normalmente 20p +/- 5% a 10% porque si es mas o menos induciría una distorción por debajo de los 20KHz (frecuencia audible por el ser humano); quizás eso te friquee, su ganancia típica es de 99Db muy simil a muchos OP AMP actuales como el NJM4558L que también es SIP (8 patas en línea) en este IC es de 100dB típico!!! además ya está internamente compensado pa ser LOW NOISE, ese condsensador sobra(C21 del GE-7 BOSS); aquí el datasheet del NJM4558L:
http://www.datasheetcatalog.net/es/datasheets_pdf/N/J/M/4/NJM4558L.shtml
Seleccionas del catálogo de la JRC que es el fabricante y verás el patillaje para ser la adaptación; solo encajan exactos +V en pin 8 ; -V en pin 4; output en pin 1, el +IN (3) hay que puentearlo con el 7 cortando la pista, el -IN (2) puentearlo con el pin 6 cortando la pista eso es todo; lo pudiste entender??? el pin 2 estará vacío (no se debe poner condensador C21 de 22p) las pistas hacia pin 7 y 6 las debes de cortar y colocar cables para hacer la adaptación. En resumen se utiliza 1/2 NJM4558L.
si algo no entiendes chifla!!!!!!!
Vaya esto también me sirve a mí jejjeeeeeeeeeeeeee!!!!!!!!!!

toy haciendo el delay de tonepad aparete tengo otros 3 efectos armados : tremolo pulsar, guvnor, fuzz face y un tube scream ( este ya tiene caja )
gracias por los aportes amigo asi y lograre terminr el pedal y si soy de lima.

Vaya qué bien yop diseño mis pedales y los modifico porque hago mis propias cajas en lámina zincada que mando soldare al punto, último toy con las cajas estilo BOSS , deberáis haber comprado los deslizables eso le dan vida al pedal!!!bueno a falta de pan!!!!!! además me dí cuenta que aparte del C21 debes quitasr la resistencia R46 que no está en el esquema!!! ojo debajo de la pata 2 hay una pista hacia pin 1 esa la desvías!!!!! porque el pin 2 es -IN!!!!!! cuidao ahí!!!!!

ok
men gracias una pregunta donde en k ligar de lima compraste esos integrados?

causa aca te dejo mi face para pode comunicarnos mejor http://www.facebook.com/jose.mejiacoraje

Te he enviado una solicitud!!! toy en línea!!
