Construcción de una guitarra española con forma de Gibson SG

Thorin
#109 por Thorin el 04/03/2009
Joder...nunca hubiese pensado que era tan facil hacer una pala :shock:

Vas cojonudo!!!

Salud!!
Subir
OFERTASVer todas
  • -22%
    Epiphone LP Custom Figured TB
    698 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
genserico
#110 por genserico el 11/03/2009
Eres un monstruo Slurz. Lo del refuerzo del mastil: constructivamente practico a la par que esteticamente alucinante (de un gusto exquisito):shock:. Ansioso de tu proxima entrega. Un saludo.
Subir
slurz
#111 por slurz el 16/03/2009
Jose M escribió:
Realmente es necesario hacer ese refuerzo con la chapas en el mastil o es meramente ornamental, es por curiosidad ya que normalmente no las ponen en las guitarras comerciales, animo que ya casi la tienes.:ok:


Efectivamente no es necesario, pero aporta mayor estabilidad al mango y al tacón al reforzarlo con una madera de mayor densidad como el palosanto, que a su vez da un carácter decorativo.

Gracias a todos por los ánimos y damos un pasito más hacia delante.

10.2 EL MANGO

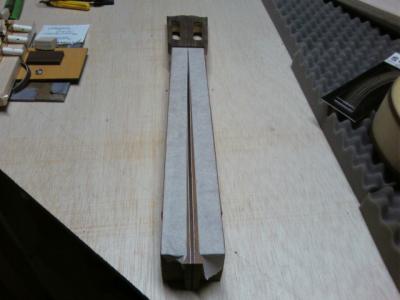

Para cortar la anchura del mástil nos valemos de las siguientes medidas: 50 mm en la cejilla y 62 mm en el traste 15, en la unión con la caja armónica. La cinta de papel nos ayudará a la hora de ver mejor la línea, dejando un milímetro por cada lado. (IMAGEN 01)

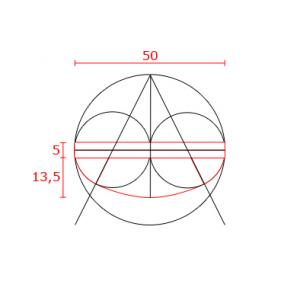

Para realizar la curvatura posterior del mango nos basamos en el dibujo geométrico de la IMAGEN 02.

El gráfico representa la curvatura ideal que tendrá el mango en el traste 0. Sobre una anchura de 50 mm tenemos un grosor de 18,5 mm, incluyendo los 5 mm del diapasón.

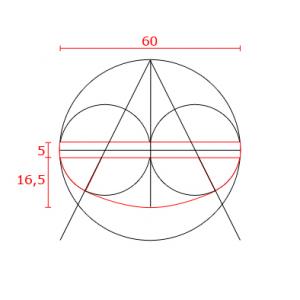

En el traste 12 presenta un grosor total, incluyendo el diapasón, de 21,5 mm sobre una anchura de 60 mm. (IMAGEN 03)

Rebajamos el grosor del mango a las medidas que nos indican los gráficos, es decir, 13,5 mm en el traste 0 y 16,5 mm en el 12. Para ello no ayudamos de cinta de carrocero que nos marca la inclinación. (IMAGEN 04)

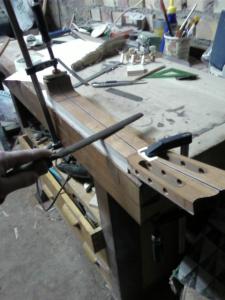

Ahora hacemos los planos para acercarnos a la curvatura ideal del mango. La cinta nos marcará los límites hasta los que tenemos que llegar. Marcamos en el traste 0, arrancando desde el borde, 8 mm y 20 mm; y en el traste 12,9 mm y 21mm. (IMAGEN 05)

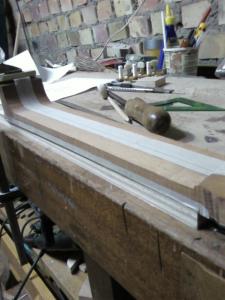

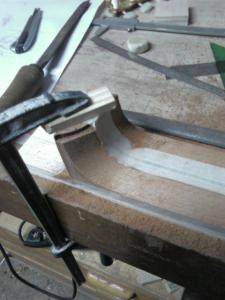

Con limas y escofinas formaremos el plano que une los bordes de la cinta, continuando el plano también a lo largo del tacón. (IMAGEN 06)

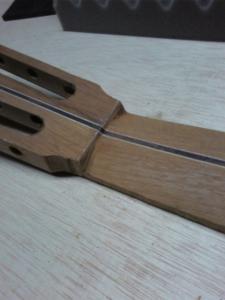

En la IMAGEN 07 podemos ver el resultado de realizar los planos en el traste cero.

Un saludo a todos.
Archivos adjuntos ( para descargar)
Mango 05b.jpg
Curva Mango T 0.jpg
Curva Mango T 15.jpg
Mango 06.jpg
Mango 07.jpg
Mango 08.jpg
Mango 09.jpg
Subir
Thorin
#112 por Thorin el 16/03/2009
:aplausos: :aplausos: :aplausos: :ok:

Salud!!
Subir
frasco
#113 por frasco el 16/03/2009
Me dejas flipadillo compañero...

Yo probaré esa guitarra :risa:


:saludo:
Subir
Diego Godoy
#114 por Diego Godoy el 16/03/2009
Madre mía, menudo curro :shock:
Subir
edgar_rg Baneado
#115 por edgar_rg el 17/03/2009
Que projecto tan mas jenial xDD, espero con ansias cuando este terminada y un video si se puede.
Subir
almni
#116 por almni el 25/03/2009
:shock::shock::shock::shock::shock::shock::shock::shock::shock::shock:

realmente no lo puedo creer es increible es un trabajo estupendo, muy buenas todas las fotos, muy ilustrativas, y muy bien acompñada por todos tus comentarios.....se agradece q compartas toda esta informacion tan valiosa con todos nosotros y no veo la hora de verla terminada


saludos!!!!
Subir
almato
#117 por almato el 25/03/2009
Que gran trabajo.:ok::ok:
Te esta quedando de lujo.:):):)

Saludos
Subir
zaratusstra
#118 por zaratusstra el 25/03/2009
Por la pinta la pala parece ser tipica de española...eso me gusta :ok:
Subir
slurz
#119 por slurz el 30/03/2009
10.3 EL MANGO

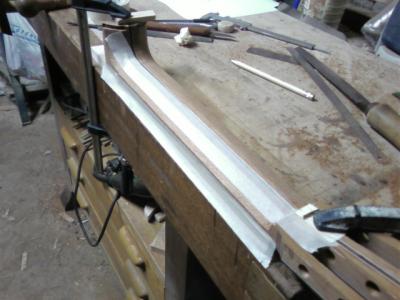

Tras realizar el primer plano a cada lado del eje del mango, volvemos a hacer más planos para acercarnos a la curva ideal.(IMAGEN 01)

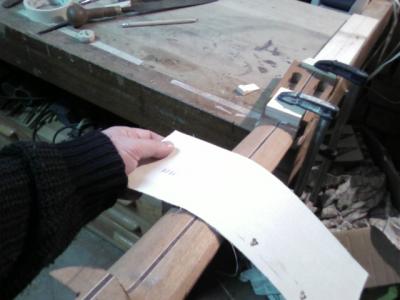

Una vez realizados los planos redondeamos con una lija de grano grueso haciendo movimientos en “U invertida” a lo largo del mango, con las dos manos.(IMAGEN 02)

Un saludo a todos y hasta la próxima entrega.
Archivos adjuntos ( para descargar)
Mango 11.jpg
Mango 12.jpg
Subir
Magio420
#120 por Magio420 el 12/04/2009
dale dale que...... estoy ancioso:D
Subir
