#1 por Woolly Pedals el 31/10/2021
Hola. En este hilo quería enseñaros el proceso de creación de un pedal en WoollyPedals. Apostamos por el trabajo personalizado, por ello no utilizamos placas PCB sino veroboard. Las PCB te atan a un diseño único, enfocado a lo industrial. Es decir, a la repetición. Para esa labor son más que estupendas. Pero para trabajos muy variados, las placas veroboard se ajustan mucho mejor. Y se adaptan mucho mejor a los cambios. Pero llevan mucho, mucho, más tiempo a la hora de elaborar un pedal.

La creación de un pedal se suele dividir en los siguientes pasos:

1) Comunicacion con cliente
2) Creación del circuito
3) Preparación de la caja (taladros)
4) Cableadodel circuito y cableado general (jacks, footswitch, dc jack, led, etc)
5) Diseño: arte y barnizado

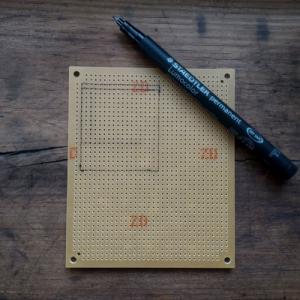

En primer lugar hay que crear la placa con las dimensiones necesarias para albergar el circuito en cuestión. En este caso se trata de un circuito de tamaño mediano tirando a pequeño. Marcamos con rotulador los limites:

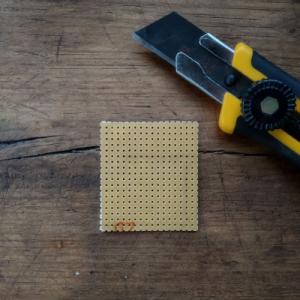

Para cortar la placa nos ayudamos de un cúter y tenezas:


El siguiente paso es marcar los "cortes". La función de estos cortes es literalmente cortar la comunicación dentro de una fila de de cobre. De forma que pueda aprovecharse el espacio de la fila restante para otros componentes. Como se puede ver, las placas veroboard están formadas por filas de cobre. Todos los agujeros de una fila están en contacto, y con los cortes se rompe esta continuidad:


Un taladro de baja potencia con broca ultra pequeña hace el trabajo muy sencillo. Por último, nos valemos de un pequeño destornillador o similar para dejar los cortes libres de cualquier trozo de cobre que no se haya desprendido:

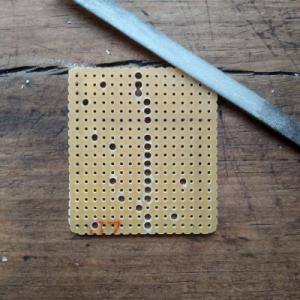

A continuación, por cuestiones puramente cosméticas, limamos los bordes:


Llegados a este punto la placa ya está lista para soldar los componentes.
Archivos adjuntos ( para descargar)
Subir
2
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
jaimebcn
#2 por jaimebcn el 31/10/2021
Wolly, no se ven las fotos.

Saludos,
Subir
Arias Electronix
#3 por Arias Electronix el 31/10/2021
Hombre, yo creo que dependiendo de que pedal vayas a hacer, hacerlo en una PCB te da ciertas garantías y sobretodo facilidades.
Subir
Woolly Pedals
#4 por Woolly Pedals el 31/10/2021
#2 Por alguna razón no me deja adjuntar ninguna foto. Supongo que estarán con labores de mantenimiento, ¿a vosotros os deja?

edit: parece que tras escribir este mensaje todo va bien :)
Subir
Woolly Pedals
#5 por Woolly Pedals el 01/11/2021

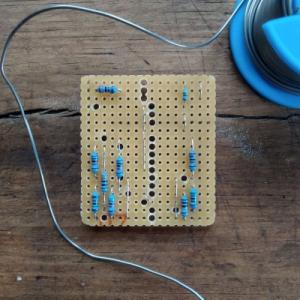

Se colocan primero los elementos más pequeños: resistencias, diodos y enlaces. Los enlaces son los hermanos de los cortes. Pero en lugar de cortar la comunicación, la establecen. Son los dos elementos indispensables para hacer un circuito lo más compacto posible:

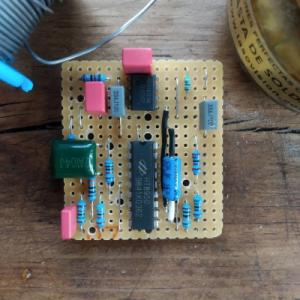

A continuación se colocan condensadores, transistores y chips:


El siguiente paso es el cableado, pero antes preparamos la caja para tener bien las referencias entre elementos y hacer el cableado lo más ajustado que se pueda.
Archivos adjuntos ( para descargar)
Subir
2
Woolly Pedals
#6 por Woolly Pedals el 01/11/2021

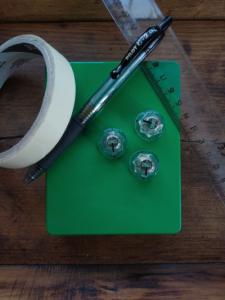

Antes de ponernos con el cableado preparamos la caja. El efecto en cuestión tiene 3 potes:


Tomamos medidas y marcamos donde irían todos los componentes: potes, footswitch, jacks y DC jack. Para ello tenemos en cuenta el diseño que pidió el cliente. En realidad, durante todo el proceso se tienen todos los aspectos en cuenta. Por ello es muy importante que antes del proceso esté todo atado.

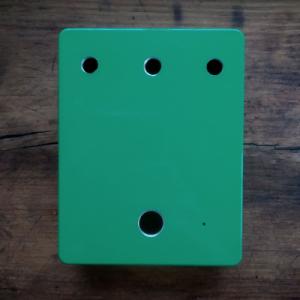

Este es el aspecto de la caja una vez taladrada:

Archivos adjuntos ( para descargar)
Subir
1
Woolly Pedals
#7 por Woolly Pedals el 02/11/2021

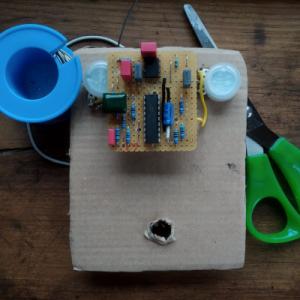

Para hacer la tarea más sencilla nos ayudamos de una plantilla de cartón. Aquí se puede ver el cableado de los tres potes:

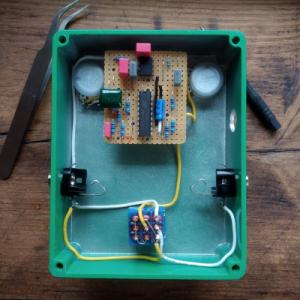

A continuación cableamos el footswitch & jacks con el circuito:


Llegados a este punto el circuito está prácticamente listo.
