Convertir vieja radio valvular en ampli

Borgass
#253 por Borgass el 21/12/2023
#251 pero el compi dice de agregar un capacitor, no retirar.
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -11%
    Boss DD-500
    375 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
acamm
#254 por acamm el 21/12/2023

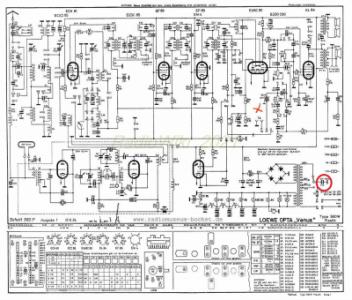

#253 Claro, je, je, yo me refería a retirar el condensador de la entrada de alimentación, el que te señalo en el esquema. El que propone Toni añadir en la entrada de audio es paras evitar que pasara la corriente continua que pudiera haber en el circuito de entrada de audio de la radio hacia la guitarra. Una precaución más.
Archivos adjuntos ( para descargar)
Subir
1
Borgass
#255 por Borgass el 21/12/2023
#254 ah vale! O sea que para conectar el cable del chasis a tierra y funcione como tal primero tengo que quitar ese condensador?
Subir
Juan
#256 por Juan el 21/12/2023
Si. Ese es el famoso death cap. Quitado si no vasa utilizar la radio como radio. Si utilizas esa radio como radio, ese capacitor sirve ademas como filtro de alta frequencia que pueda entrar pornla linea de aimetancion. Vienen capacitor count denominacion especial para estos casos. Son capacitores de seguridad.
Yo lo quitqria directamente si vas a tocar la guitarra, para estar mas seguro.
Fíjate que no haya otro capacitor knecrado de la antena a la linea. Algunas radios tenian este capacitor para usar el cableado aereo como antena.
Subir
acamm
#257 por acamm el 21/12/2023
Sí, y sustituir el cable de alimentación por uno de tres hilos, donde el de tierra, vaya conectado al chasis de forma fiable.
Subir
Borgass
#258 por Borgass el 21/12/2023

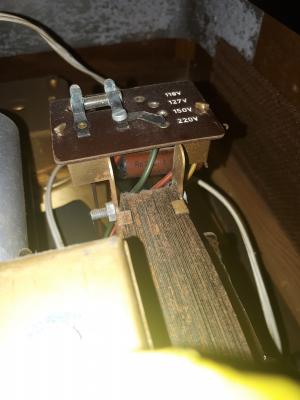

#256 vale, es éste de la foto?
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#259 por Tonyguitar el 21/12/2023
acamm escribió:
ese condensador es mejor retirarlo


El condensador de la,muerte?
Es verdad, no me había dado cuenta, dicen mis amigos radiotecnicos, que se ponia por tema de corrientes o interferencias no deseadas



Si este se pone en fugas, calambrazo asegurado.
Subir
Borgass
#260 por Borgass el 21/12/2023
https://youtube.com/shorts/c8yNJWbJC4M

Bueno ahi esta sonando de lujo. Gracias a todxs por la ayuda!
Subir
1
Tonyguitar
#261 por Tonyguitar el 22/12/2023
acamm escribió:
253 Claro, je, je, yo me refería a retirar el condensador de la entrada de alimentación, el que te señalo en el esquema. El que propone Toni añadir en la entrada de audio es paras evitar que pasara la corriente continua que pudiera haber en el circuito de entrada de audio de la radio hacia la guitarra. Una precaución más.

Si, y tb pq la entrada de phono es muy grave a veces y le quitas un poco de graves, esa es otra opción jeje
Subir
Tonyguitar
#262 por Tonyguitar el 22/12/2023
#260 suena genial tío.
Me encanta.
Subir
1
Luis Suarez Gomez
#263 por Luis Suarez Gomez el 26/12/2023
Buenos dias chicos perdonar que no pude responder antes

#246 esos condensadores que me indicas ya estan cambiados incluido el de 32+32uf

#247 Si los valores fueron los mismos menos el dual de 32uf que tuve que poner uno dual de 30uf,que estaba mal,pero hace el mismo ruido

El problema lo tengo ya identificado a falta de solucionarlo por tiempo,el fallo esta en que el anterior dueño quiso repararla por su cuenta y sin conocimientos de electrónica y esta el trafo de entrada y las conexiones de la EL84 mal cableados,toca desoldar todo y ponerlo correctamente,con deciros que estaban los pines 4 y 5 de la EL 84 en los pines 2 y 3……..
Subir
Tonyguitar
#264 por Tonyguitar el 26/12/2023
Luis Suarez Gomez escribió:
El problema lo tengo ya identificado a falta de solucionarlo por tiempo,el fallo esta en que el anterior dueño quiso repararla por su cuenta y sin conocimientos de electrónica y esta el trafo de entrada y las conexiones de la EL84 mal cableados,toca desoldar todo y ponerlo correctamente,con deciros que estaban los pines 4 y 5 de la EL 84 en los pines 2 y 3……..


Yo la última radio que reparé, le habían cambiado las valvulas por otros modelos y no funcionaba, cogí el esquema desde el principio hasta el final y lo fui dejando todo como de fábrica con las mismas conexiones y mismos zocalos y mismas valvulas, condensadores negros todos nuevos, y revisar resistencias.
Salio andando después de eso a la primera.
