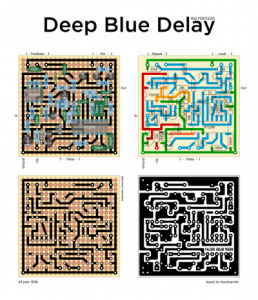

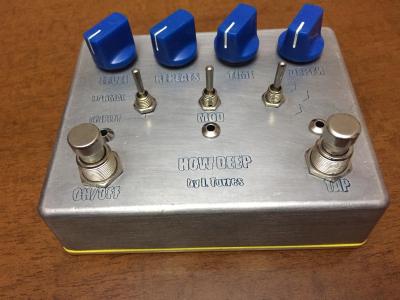

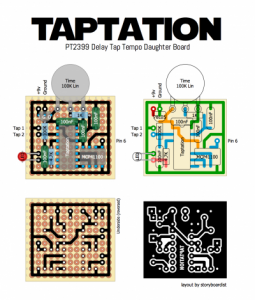

Yo he montado unos cuantos deep blue con este esquemático y funciona. El del tap tempo nunca lo probé, el chip me parece demasiado caro. Recuerdo que al montar el efecto, tiene el típico "pop" de condensadores cuando acciones el pedal. Se soluciona con una resistencia pull donw de 1-2 M del out a masa y listo la del in ya la trae pero no es suficiente. Saludos! Por cierto los layouts son de effectslayouts.
