Duda Operacional TS9 (JRC4558D)

LME electronics Oficial
#13 por LME electronics el 27/11/2017

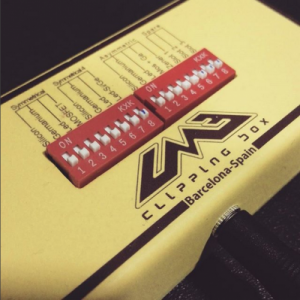

En cuanto a los diodos de Clipping comentar que desde LME hemos hecho muchas pruebas (adjunto foto del cacharro que usamos para las pruebas) y decir que afecta completamente al sonido, no solo en el TS si no en cualquier pedal que lleve clipping con Diodos.
Archivos adjuntos ( para descargar)
Captura de pantalla 2017-11-27 a la(s) 09.33.10.png
Subir
OFERTAS Ver todas
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -15%
    AmpliTube 5 MAX (descarga)
    98 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
AlbertHK
#14 por AlbertHK el 27/11/2017
#13 Negativo compi, no se ve.. no le ha gustado al post el HTML :jajajaja:
Subir
AlbertHK
#15 por AlbertHK el 27/11/2017
#14 Hostia me callo, de repente se ve, no he dicho nada!
Subir
toni diaz
#16 por toni diaz el 27/11/2017
#13 joder que guapo para combinar diodo, yo lo hice rotativo de 12 posiciones 2 circuitos
Subir
AlbertHK
#17 por AlbertHK el 29/11/2017
Bueno compis, refloto. He cambiado el led por uno de alta luminosidad pero brilla prácticamente lo mismo, por lo que tendré que cambiar el resistor asociado al positivo del led (creo) por uno de menor valor. He buscado por ahí a ver cual es pero no me queda claro. Siguiendo la pista del cable que va al positivo del led, creo que es el que estoy marcando con la punta negra.

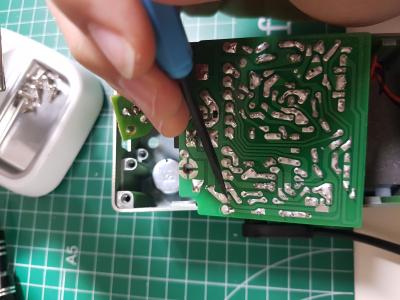

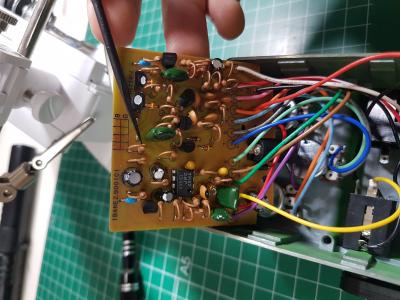

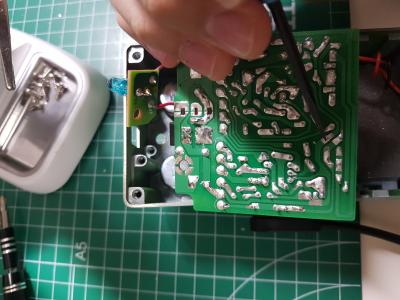

En las siguientes fotos marco con la punta donde va el cable rojo (positivo del led) y donde se encuentra la patilla de la resistencia. A ver si alguien me ilumina... gracias!
Archivos adjuntos ( para descargar)
Subir
toni diaz
#18 por toni diaz el 29/11/2017
Mira por favor si la resistencia que señalas es de 36k (naranja-azul-naranja) en serie con un diodo zener de 4,7V.
Cambia por 10k o incluso 4k7
Subir
1
AlbertHK
#19 por AlbertHK el 29/11/2017
#18 de 36k no es.. Y no encuentro el zener en serie. Me habré equivocado, pero ni idea de cual es entonces puf
Subir
toni diaz
#20 por toni diaz el 29/11/2017

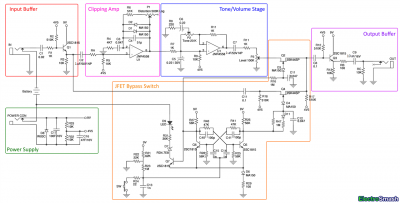

Con el esquema delante es más facil
Archivos adjuntos ( para descargar)
Subir
1
AlbertHK
#21 por AlbertHK el 29/11/2017
#20 vale.. cuando llegue a casa lo miro a ver, aunque siempre se me han dado fatal estos esquemas jeje . Muchas gracias Toni!!!
Subir
Xavier Martinez Oficial
#22 por Xavier Martinez el 29/11/2017
Ojo que con esto de los LED de alto brillo puedes acabar con un pedal-linterna, y tampoco se trata de eso. A mí me ha pasado. A los de alto brillo les he llegado a poner resistencias de 22K, más que nada para no quedarme ciego al mirarlos :)

Los selectores de clipping están muy bien, pero lo cierto es que siempre hay una posición que es la que mejor suena, y ahí se queda........ahora intento no poner switches en mis pedales, y si lo hago intento que sean internos.
Subir
1
AlbertHK
#23 por AlbertHK el 30/11/2017
Actualizo... algo le habría dado al de la tienda, porque por mucho que insistí lo de "Alta Luminosidad" se ve que no le entró en la cabeza.
Me acordé por la tarde que tenía unos de alta luminosidad en un kit de arduino en el trastero, pillé uno azul, lo puse, y ahora sí. Brilla bastante más y se ve bien, por lo que no tengo que cambiar resistencia alguna jeje.

Gracias a todos por vuestra ayuda, da gusto!
Subir
Lespaulhc
#24 por Lespaulhc el 26/03/2018
Yo tengo un japan jrc4558D con brillo de un antiguo reproductor sony de cd.y comoarado con un tl082 se nota.
Subir
Hilos similares
Nuevo post

Regístrate o para poder postear en este hilo
